Rotabroach COMMANDO 40 КБ008284 [16/24] Диаметр труб 60 100 мм диаметр 100 мм и выше

14) Комплект трубных переходников RD2311

ИНСТРУКЦИИ ПО УСТАНОВКЕ

 В зависимости от размера трубы, которую нужно обрезать (см. иллюстрации), закрепите регулируемые

угловые пластины RD3328 при помощи винтов с головкой RD4325 и шайб RD4205 (4 на каждый) со всех

сторон магнита. Не затягивайте винты.

 Поместите станок на расположенную по центральной линии трубу так, чтобы магнит располагался по

одной линии с продольной осью трубы.

 Включите магнит и переместите направляющие пластины вниз до наружного диаметра трубы. Затяните

винты с обеих сторон вручную и еще раз убедитесь в том, что перемещаемые пластины касаются трубы

по всей длине в передней и задней части. Плотно затяните пластину. Подайте предохранительный пояс

через проушины в передней части корпуса вокруг трубы и плотно затяните его.

 Во время сверления отверстия НЕ применяйте избыточное давление, просто дайте сверлу самому войти в

поверхность для сверления.

15) Замена зажимного патрона

 Для демонтажа зажимного патрона положите станок на бок.

 Открутите два винта со шлицем без головки в верхней части зажимного патрона.

 После отсоединения зажимного патрона от шпинделя можете снять патрон.

 Снимите опорную консоль зажимного патрона и защитное средство с зафиксированным зажимным

патроном.

 Установите зажимной патрон при помощи переходника для зажимного патрона RD33153.

 Замена зажимного патрона выполняется в обратной последовательности.

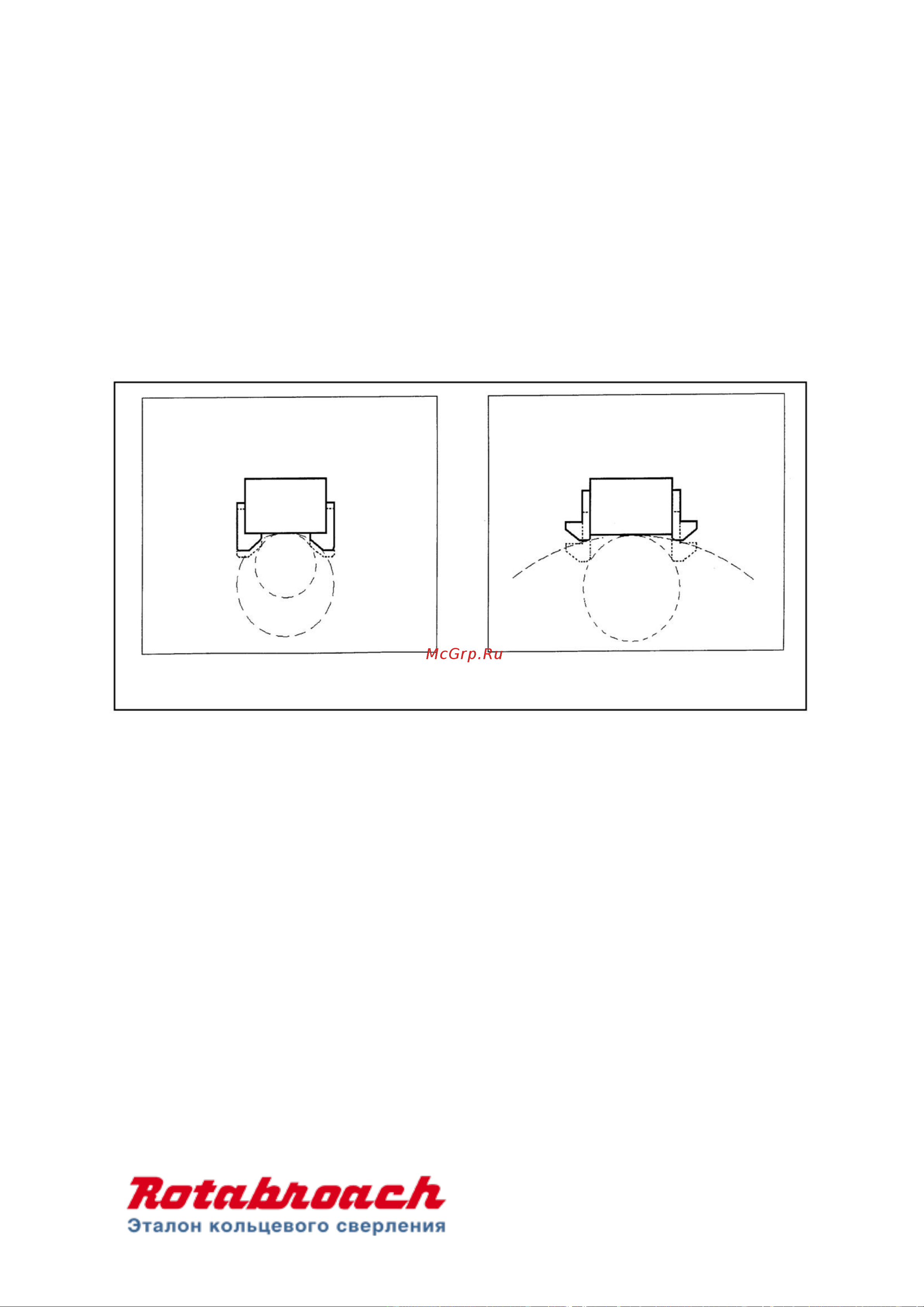

ДИАМЕТР ТРУБ 60-100 мм

ДИАМЕТР 100 мм И ВЫШЕ
