УСТРОЙСТВО ИЗДЕЛИЯ

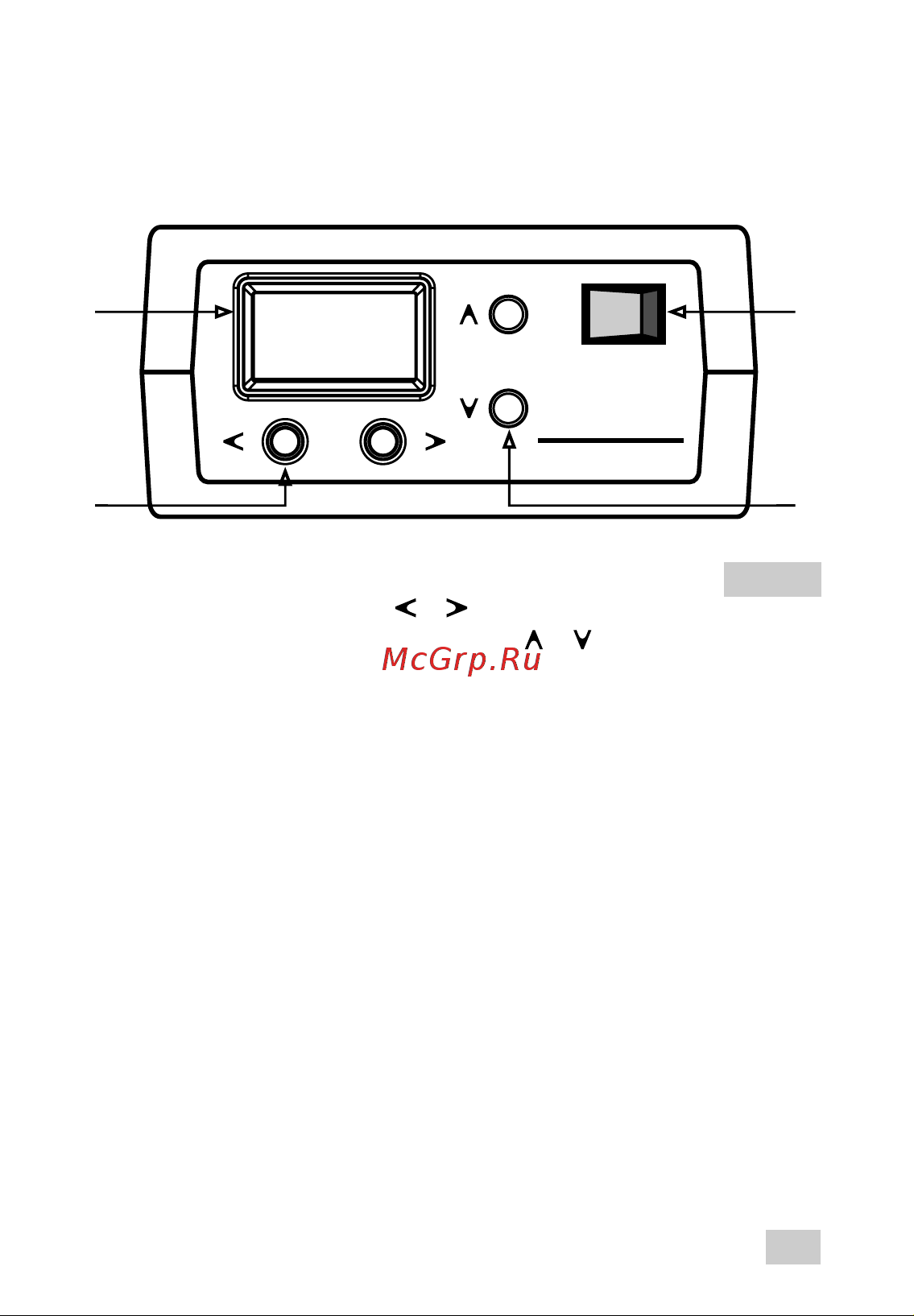

На передней панели расположены:

1 - светодиодный индикатор

2 - кнопки управления и

3 - кнопки навигации и установок и

4 - сетевой выключатель

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока и напряже-

ния используется .

Для защиты силовой части от перегрева применены

микровентилятор и схема ограничения выходного тока. Эта

схема автоматически уменьшает выходной ток при

повышении температуры внутри корпуса выше нормы. При

восстановлении нормального температурного режима

диапазон регулировки тока восстанавливается.

Конструктивно З.У. выполнено в пластмассовом корпусе,

имеющем жалюзи для вентиляции.

Сетевой шнур и выходные провода с зажимами уложены в

задний отсек корпуса.

двухстрочный светодиодный дисплей

1 5, 0 A

1 8, 0 U

Сеть

Вымпел-50

НПП ОРИОН

Рис. 1
