Stalex BS-260G (388017) [10/29] Техническое обслуживание

Stalex BS-260G (388017) [10/29] Техническое обслуживание
- Убедитесь, что между лезвием и верхним зубом
прокладки (L) имеется зазор не менее 0,2–
0,3 мм, при необходимости ослабьте винты,
которые фиксируют блоки, и выполните
регулировку.
ДО ПРОВЕДЕНИЯ СЛЕДУЮЩИХ ОПЕРАЦИЙ
ЭЛЕКТРОПИТАНИЕ ДОЛЖНО БЫТЬ
ПОЛНОСТЬЮ ОТКЛЮЧЕНО, А СЕТЕВОЙ ШНУР
ОТСОЕДИНЕН.
5.3 Замена лезвия
Для замены лезвия:
- Поднимите рукоять с пилой.
- Ослабьте лезвие при помощи ручки натяжения
лезвия, снимите съемную защитную крышку,
откройте ограждение шкива и снимите старое
лезвие со шкивов и направляющих блоков.
- Установите новое лезвие, расположив его
сначала между прокладками, затем на канавке
шкива, уделяя внимание направлению резки
зуба.
- Затяните лезвие и убедитесь, что оно
правильно установлено на седле шкивов.
- Установите съемное ограждение лезвия,
ограждение шкива и затяните соответствующие
ручки. Убедитесь, что предохранительный
микропереключатель (К) приведен в действие,
во избежание пуска станка.
ПРЕДУПРЕЖДЕНИЕ: Всегда устанавливайте
лезвия соответствующего размера, для которого
отрегулированы направляющие лезвия, в
противном случае см. главу «Описание рабочего
цикла» в разделе «Пуск».

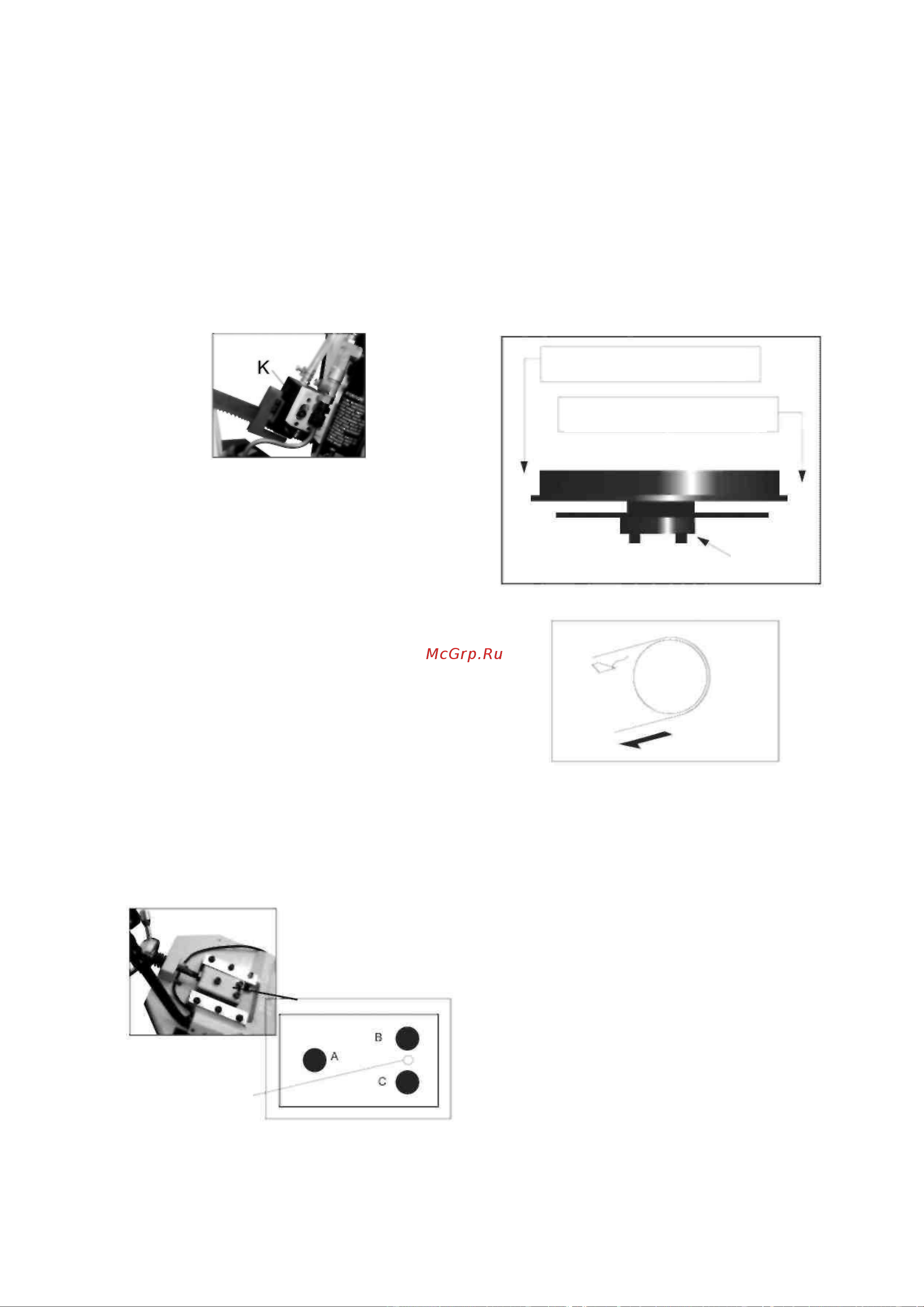

5.4 Регулировка лезвия на шкивах
1. Ослабьте шестигранные винты А, В и С.
1. Ослабьте шестигранные винты А, В и С.
2. Используя торцовый ключ, при помощи
установочного винта D отрегулируйте наклон
шкива.
- С поворотом винта D по часовой стрелке шкив
отклоняется, таким образом, лезвие проходит
рядом с фланцем.
- С поворотом винта D против часовой стрелки
шкив отклоняется, таким образом, лезвие
проходит на расстоянии от фланца. Если лезвие
проходит слишком далеко, оно может выпасть.
По окончании регулировки затяните винты под
шестигранную гайку в следующем порядке: A, B и C.
Используйте полоску макулатурной бумаги и
проложите ее между лезвием и шкивом, пока он
вращается.
- Если бумага разрезана, а лезвие проходит
слишком близко к фланцу, выполните повторную
регулировку.
- Если вы заметили, что лезвие проходит
слишком далеко от фланца, выполните
повторную регулировку.
ПРЕДУПРЕЖДЕНИЕ: Всегда устанавливайте
лезвия соответствующего размера, для которых
отрегулированы направляющие лезвия, в
противном случае см. главу «Описание рабочего
цикла» в разделе «Пуск».
6 ТЕКУЩЕЕ И СПЕЦИАЛЬНОЕ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, УКАЗАННОЕ
НИЖЕ, РАЗДЕЛЕНО НА ЕЖЕДНЕВНОЕ,
ЕЖЕНЕДЕЛЬНОЕ, ЕЖЕМЕСЯЧНОЕ И
ПОЛУГОДИЧНОЕ. ЕСЛИ УКАЗАННЫЕ
ОПЕРАЦИИ НЕ БУДУТ ПРОВЕДЕНЫ, ТО ЭТО
МОЖЕТ ПРИВЕСТИ К ПРЕЖДЕВРЕМЕННОМУ
ИЗНОСУ СТАНКА И УХУДШЕНИЮ
ЭКСПЛУАТАЦИОННЫХ ХАРАКТЕРИСТИК.
ВЕРХ
Установочный винт D
Наклон в данном направлении может
вызвать притягивание лезвия к фланцу
Наклон в данном направлении может
вызвать отклонение лезвия от фланца
Установочный
винт D
шкив
бумага
направление
лезвия
