Stalex BS-260G (388017) [8/29] Регулировка станка

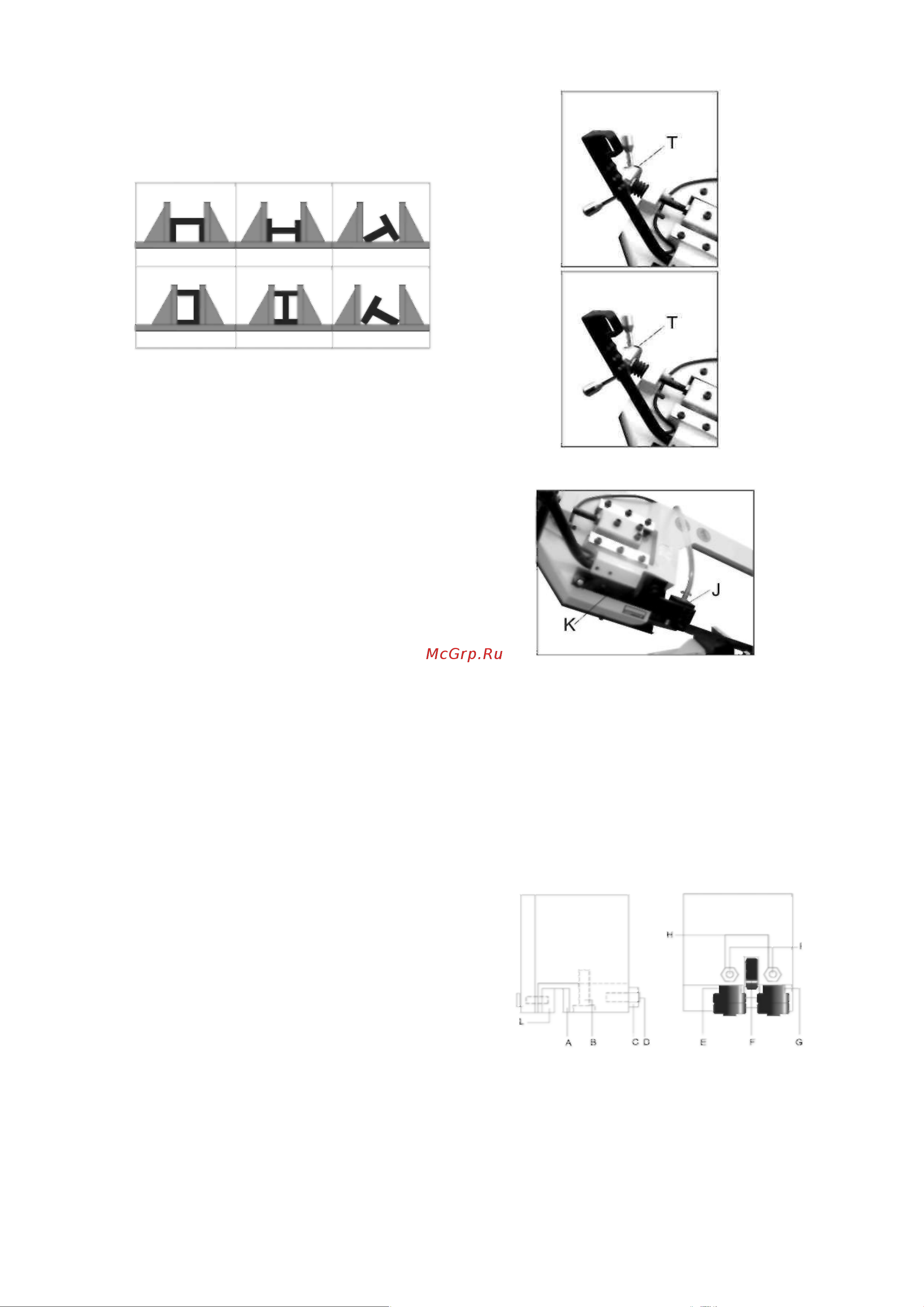

![Stalex BS-260G (388017) [8/29] Регулировка станка](/views2/1885005/page8/bg8.png)
- На рисунках ниже показаны примеры
правильного зажатия прутков различного
сечения, учитывая режущую способность станка,
в целях обеспечения высокой
производительности и долговечности лезвия.
- Не используйте лезвия различного размера,
необходимо использовать лезвия, указанные в
технических характеристиках станка.
- Если лезвие застряло в отрезе, немедленно
нажмите на кнопку, отключите станок, медленно
разожмите тиски, извлеките деталь и проверьте
наличие повреждения лезвия или зубьев. При
наличии повреждений замените лезвие.
- Перед проведением ремонта станка обратитесь
к дилеру.
5 РЕГУЛИРОВКА СТАНКА
5.1 Натяжитель лезвия
Натяжение лезвия крайне важно для обеспечения
надлежащей работы пилы. Нормальным
натяжением лезвия считается 700–900 кгс. При
помощи датчика натяжения лезвия замеряется
натяжение на квадратный дюйм.
Чтобы выполнить натяжение лезвия без датчика
натяжения:
- Отсоедините станок от источника питания.
- Установите лезвие между шкивом и вставьте
лезвие между подшипниками и направляющими
лезвия.
- Аккуратно натягивайте лезвия для устранения
перекоса между шкивами лезвия.
- Поверните ручку натяжения лезвия (J) по
часовой стрелке в диапазоне от 1¾ до 2
оборотов. Для проверки нажмите большим
пальцем на плоскую сторону лезвия: если
лезвие смещается на 2–3 мм, то оно
отрегулировано правильно.
- После того как лезвие полностью установлено,
закройте крышку, подсоедините источник
питания и запустите пилу на 2–3 мин для
завершения правильной посадки лезвия.
- Отсоедините станок от источника питания.
- Откройте крышку и ослабьте лезвие до его
провисания.
- Затяните лезвие до его правильной посадки в
шкиве без перекоса.
- Затяните лезвие, поворачивая на два полных
оборота ручку натяжения лезвия. Теперь лезвие
натянуто и готово к использованию.
- Закройте крышки и подключите станок к
источнику питания.
5.2 Регулировка направляющей лезвия
- Отсоедините станок от источника питания.
- Ослабьте рычаг (J) на прямоугольной стопорной
планке.
- Держите рычаг (К) и смещайте направляющую
лезвия как можно ближе к материалу, не
препятствуя процессу резки.
- Затяните рычаг (J).
- Подключите станок к источнику питания.
Направляющие лезвия
Лезвие направляется посредством
регулировочных прокладок, устанавливаемых во
время проверки согласно толщине лезвия с
минимальным зазором, как показано на рисунке.
Если необходимо заменить лезвие, убедитесь, что
установлены только лезвия толщиной 0,9 мм, для
которых отрегулированы направляющие лезвия, в
случае если используются лезвия с зубьями. Если
используются зубчатые лезвия различной
толщины, то регулировка должна проводиться
следующим образом:
- Ослабьте гайку (С), винт (В) и ослабьте штифт
(D), расширяющий пространство между
прокладками.
- Ослабьте гайки (Н) и штифты (I) и вращайте
