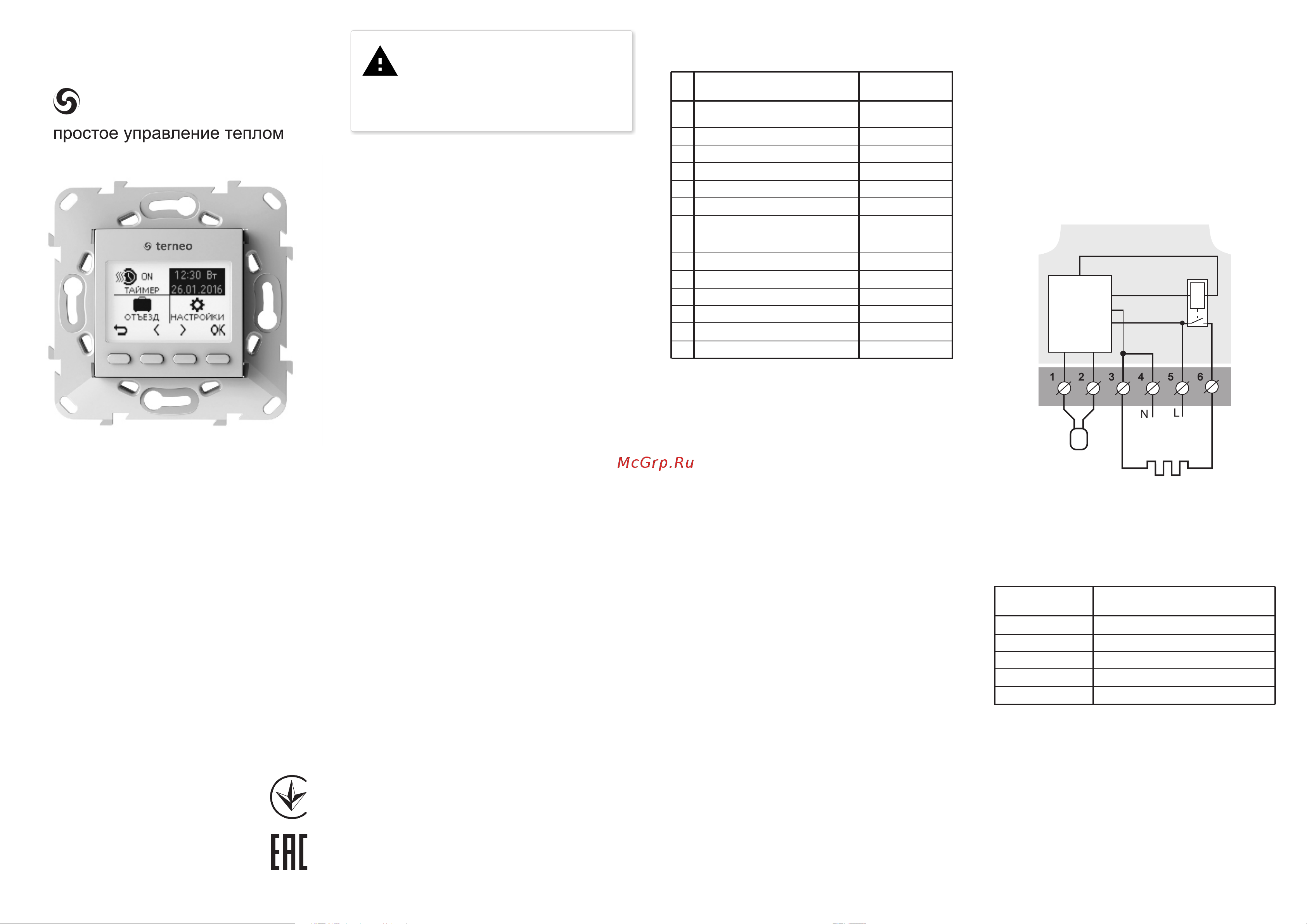

ТЕРМОРЕГУЛЯТОР
terneo pro
Перед началом монтажа и исполь-
зования терморегулятора, пожалуй-
ста, ознакомьтесь до конца с данным
документом. Это поможет избежать
ошибок и недоразумений.
Терморегулятор terneo pro предназначен для под-
держания постоянной температуры воздуха или
пола, с возможностью установки ограничения по
полу. Температура контролируется в двух местах:
где расположен датчик температуры и где
установлен терморегулятор. Входящий в комплект
поставки датчик предназначен для размещения в
монтажной трубке (металлопластиковая трубка
диаметром 16 мм). Трубка располагается в
цементно-песчаной стяжке пола. При необхо-
димости датчик должен быть легко извлекаем из
монтажной трубки.
В устройстве предусмотрено 3 режима работы:
ручное управление, таймер и отъезд. Исполь-
зование режима таймер позволяет настроить инди-
видуальный график нагрева помещения и, таким
образом, существенно cнизить затраты электро-
энергии. Комфортная температура будет поддер-
живаться только тогда, когда вам это действительно
нужно (например, утром и вечером), в остальное
время будет поддерживаться экономная темпера-
тура.
Основной областью применения, в данной ком-
плектации, является система «теплый пол» или
«полный обогрев» на основе электрического нагре-
вательного кабеля. Данная модель также может
использоваться для управления системой обогрева
на основе электрических конверторов, инфра-
красных панелей и других электрических нагре-
вателей.
Назначение
Схема подключения
Датчик температуры подключается к клеммам 1 и
2.
Напряжение питания (230 В ±10 %, 50 Гц) подается
на клеммы 4 и 5, причем фаза (L) определяется ин-
дикатором и подключается на клемму 5, а ноль (N) —
на клемму 4.
К клеммам 3 и 6 подключается нагрузка (соеди-
нительные провода от нагревательного элемента).
Технический
паспорт
Инструкция по установке
и эксплуатации
Пределы регулирования
Максимальный ток нагрузки
Максимальная мощность нагрузки
Напряжение питания
Масса в полной комплектации
Габаритные размеры
Датчик температуры
Длина соед. кабеля датчика
Кол-во ком-ций под нагр., не менее
Кол-во ком-ций без нагр., не менее
Температурный гистерезис по воздуху
Степень защиты по ГОСТ 14254
16 А
3 000 ВА
по воздуху 5...35 °С
1
2
3
4
5
6
7
8
9
10
11
13
230 В ±10 %
100 000 циклов
20 000 000 циклов
IP20
1 °С
3 м
0,18 кг ±10 %
№
п/п
Параметр
Значение
по полу 5...60 °С
Температурный гистерезис по полу
12 1–10 °С
увеличение
срока службы кабеля
(предотвращение перегрева)
экономия
электроэнергии до 50 %
комфортный
уровень температуры
Использование
ТЕРМОРЕГУЛЯТОРОВ это:
10 кОм ±5 %
NTC терморезистор
при 25 °С (R10)
75 × 75 × 38 мм
Схема 1.
С прощенная внутренняя схема хема подключения и у
Сопротивление датчика при различной температуре
Температура, °С
5
10
20
30
40
Сопротивление датчика, Ом ±5 %
25339
19872
12488
8059
5330
Технические данные
Комплект поставки
Терморегулятор, рамка 1 шт.
Датчик температуры с соединительным кабелем 1 шт.
Гарантийные свидетельство и талон 1 шт.
Техпаспорт, инструкция по установке 1 шт.
Инструкция по эксплуатации 1 шт.
Упаковочная коробка 1 шт.
датчик
ноль
фаза
3 000 ВА нагреватель
230 В ~ 50 Гц
t°
Схема
питания и
управления
Сертификат соответствия
№ ТС RU C-UA.АБ15.В.00542
Срок действия с 21.02.2017 по 20.02.2020
Орган по сертификации: ООО «ЦЕНТРОТЕСТ»
Соответствует требованиям Технического
регламента Таможенного союза: ТР ТС 004/2011
«О безопасности низковольтного оборудования»,
ТР ТС 020/2011«Электромагнитная
совместимость технических средств»
