Установка
Терморегулятор предназначен для установки
внутри помещений. Риск попадания влаги и жидкости
в месте установки должен быть минимален.
При установке в ванной комнате, туалете, кухне,
бассейне терморегулятор должен быть помещен в
оболочку со степенью защиты не ниже IP55 по
ГОСТ 14254 (частичная защита от пыли и защита от
брызг в любом направлении).
Температура окружающей среды при монтаже дол-
жна находиться в пределах –5...+45 °С.
Терморегулятор монтируется в специальный шкаф,
позволяющий производить удобный монтаж и
эксплуатацию. Шкаф должен быть снабжен стандарт-
ной монтажной рейкой шириной 35 мм (DIN-рейка).
Терморегулятор занимает в ширину три стандартных
модуля по 18 мм.
Высота установки терморегулятора должна нахо-
дится в пределах 0,5...1,7 м от уровня пола.
Схема подключения
Цифровой датчик температуры (D18) подключается
синим проводом к клемме 2, а белым — к клемме 1.
Если терморегулятор перейдет в режим процентного
управления, то попробуйте подключить синим
проводом к клемме 1, а белым к клемме 2. Если при
обеих попытках терморегулятор не увидел датчик,
обратитесь в Сервисный центр.
Напряжение питания
(230 В±10 %, 50 Гц) подается
на клеммы 3 и 4, причем фаза
(L) определяется индикатором
и подключается к клемме 4, а
ноль (N) — к клемме 3.
Соединительные провода
нагрузки подключаются к
клемме 5 и к нулевому клем-
мнику (в комплект не входит).

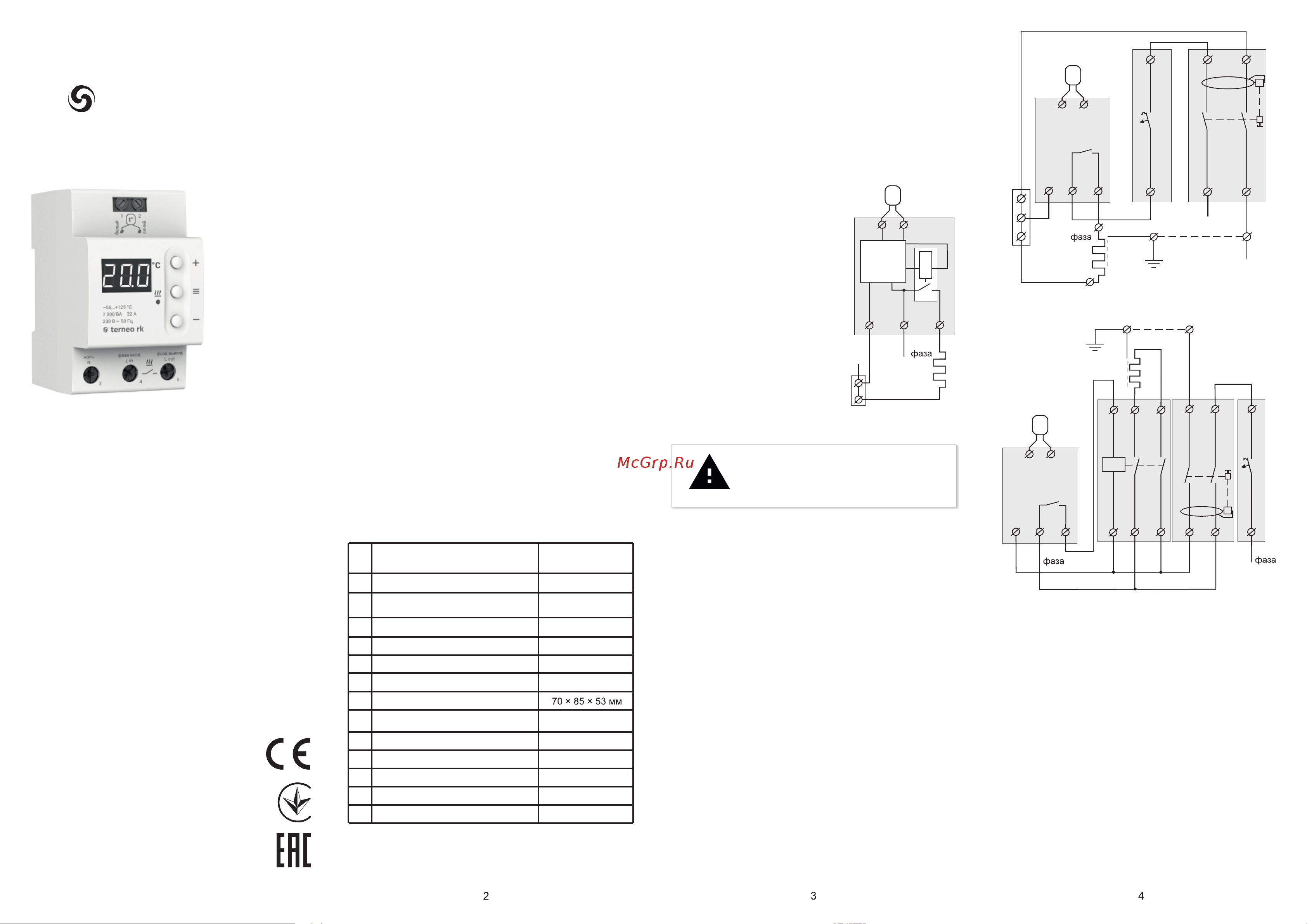

Схема 1. Упрощенная
внутренняя схема и схема
подключения
Соединение нагрузки с
сетевым нулем в клемме 3
НЕ ОСУЩЕСТВЛЯТЬ!
Перед началом монтажа и использования термо-
регулятора, пожалуйста, ознакомьтесь до конца с
данным документом. Это поможет избежать ошибки и
недоразумения
Терморегулятор предназначен для поддержания
постоянной температуры –55...+125 °С. Температура
контролируется в том месте, где расположен датчик.
Входящий в комплект поставки датчик предназначен
для регулирования температуры в пределах
–55...+125 °С. Датчик должен располагаться таким
образом, чтобы была возможность его замены в
будущем.
Назначение
Терморегулятор монтируется и подключается пос-
ле установки и проверки нагрузки.
Для защиты от короткого замыкания и превышения
мощности в цепи нагрузки, обязательно необходимо
перед терморегулятором установить автоматический
выключатель (АВ), который устанавливается в
разрыв фазного провода, как показано на схеме 2. Он
должен быть рассчитан на номинальный ток
нагрузки.
Для защиты человека от поражения электриче-
ским током утечки устанавливается УЗО (устройство
защитного отключения). Для правильной работы УЗО
нагрузку необходимо заземлить (подключить к
защитному проводнику) или, если сеть двух-
проводная, необходимо сделать защитное за-
нуление. Т. е. нагрузку подключить к нулю до УЗО.
ТЕРМОРЕГУЛЯТОР
Технический
паспорт
Инструкция по установке
и эксплуатации
экономия
электроэнергии
комфортный
уровень температуры
Использование
ТЕРМОРЕГУЛЯТОРОВ это:
Комплект поставки
Терморегулятор
Датчик температуры с соединительным проводом
Гарантийные свидетельство и талон
Техпаспорт, инструкция
Упаковочная коробка
1 шт
1 шт
1 шт
1 шт
1 шт
Пределы регулирования
Напряжение питания
Масса в полной комплектации
Габариты
Датчик температуры
Длина соед. кабеля датчика
Кол-во ком-ций под нагр., не менее
Кол-во ком-ций без нагр., не менее
Темп-ный гистерезис регулируемый
Степень защиты по ГОСТ 14254
1
3
2
4
6
7
8
9
10
11
12
13
№
п/п
Параметр
Значение
–55...+125 °С
7 000 ВА
230 В ±10 %
100 000 циклов
1 000 000 циклов
IP20
0,5–25 °С
4 м
0,27 кг ±10 %
DS18B20 (D18)
Просмотр уставки;
увел.параметра
Просмотр уставки;
уменьш. параметра
Просмотр и
изменение
гистерезиса
Номинальный ток нагрузки
Номинальная мощность нагрузки
Технические данные
32 А
в течение 10 мин)
(max 40 А
Схема 2. Подключение автоматического выключателя
и УЗО
Схема 3. Подключение через магнитный пускатель
1
2
УЗО
АВ
нагрузка
РЕ
230 В Гц~ 50
3
датчик
синий
б
елый
t°
1 2
4
5
ноль
N
L
N
N
L
N
терморегулятор
ноль
1
УЗО
2А2
А1
1 3
4
АВ
нагрузка
2
N
N
РЕ
N
L
3
датчик
синий
б
елый
t°
1 2
4
5
ноль
N L
терморегулятор
нулевой
клеммник
ноль
Схема
питания
и
управления
230 В Гц~ 50
датчик
синий
б
елый
нагрузка
t°
N
L
1
3
2
4
5
terneo rk
простое управление теплом
Сертификат соответствия
№ ТС RU C-UA.АБ15.В.00542
Срок действия с 21.02.2017 по 20.02.2020
Орган по сертификации: ООО «ЦЕНТРОТЕСТ»
Соответствует требованиям Технического
регламента Таможенного союза: ТР ТС 004/2011
«О безопасности низковольтного оборудования»,
ТР ТС 020/2011«Электромагнитная
совместимость технических средств»
5
не более 86 mAТок потребления при 230 В
нулевой клеммник
