превысит 80 °С, произойдет аварийное отключение на-
грузки. На экране будет отображаться «ПРГ» (перегрев)
до тех пор, пока температура внутри корпуса не опустится
ниже 60 °С и не будет нажата одна из кнопок для разбло-
кировки терморегулятора.
При обрыве или коротком замыкании датчика
температуры терморегулятор продолжает работать в
обычном режиме, но каждые 4 с появляется надпись
«Ert», означающая проблему с датчиком. В этом случае
контроль за внутренним перегревом осуществляться не
будет.
Пример: Необходимо, чтобы нагреватель поддер-
живал температуру помещения 25... 27 °С.
Выставляем:
температура уставки — 27 °С
гистерезис — 2 °С
Нагрузка будет отключаться при 27 °С и включаться
при 25 °С.
Работа с аналоговым датчиком
Терморегулятор поддерживает работу с аналого-
вым датчиком NTC R10 10 кОм при 25 °С (R10) в
диапазоне температур –30... +90 °С.
Цвета проводов для аналогового датчика при под-
ключении не имеют значения.
Просмотр версии прошивки
Удержание средней кнопки более 6 с выведет на
экран версию прошивки. После отпускания кнопки,
терморегулятор вернется в штатный режим.

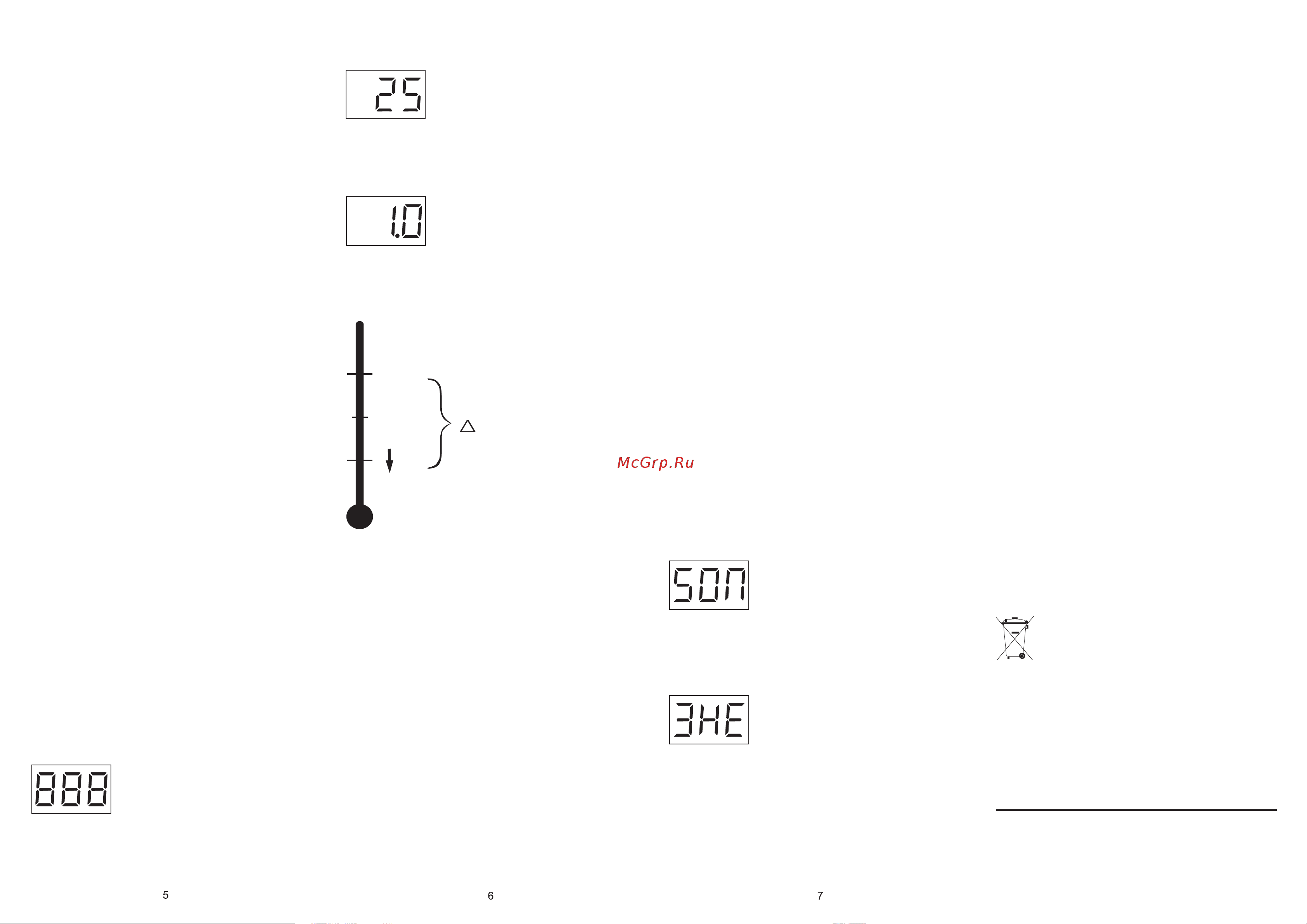

Температура уставки
(завод. настр. 25
Для просмотра нажмите на «+»
или «–». Следующее нажатие на
«+» увеличит уставку, на «–» —
уменьшит.
Гистерезис
(завод. настр. 1 °С)
Гистерезис — это разница
между температурой включения и
отключения нагрузки.
Для просмотра гистерезиса
нажмите на « ».
Следующее нажатие на «+» увеличит гистерезис, на
«–» — уменьшит.
°С)
≡
Меры безопасности
Чтобы не получить травму и не повредить
регулятор, внимательно прочтите и уясните для себя эти
инструкции.
Подключение терморегулятора должно производится
квалифицированным электриком.
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятора отключите напряжение
питания, а также действуйте в соответствии с
«Правилами Устройства Электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на термо-
регулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
катов, таких как бензол и растворители.
Не храните терморегулятор и не используйте
устройство в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремон-
тировать терморегулятор.
Не превышайте предельные значения тока и мощ-
ности.
Для защиты от перенапряжений вызванных разрядами
молний используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подлежит
утилизации в соответствии с действующим
законодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом транс-
портных средств (ж/д, авто-, морским, авиатранспортом).
Дата изготовления указана на обратной стороне
терморегулятора.
Если у вас появятся какие-то вопросы, или вам что-то
непонятно, позвоните в Сервисный Центр по телефону,
указанному ниже.
термо-
Для подключения терморегулятора требуется:
— закрепить терморегулятор на DIN–рейке ;
— подвести провода питания, нагрузки и
датчика;
— выполнить соединения согласно данного па-
спорта.
Клеммы терморегулятора рассчитаны на провод
2
с сечением не более 16 мм . Для уменьшения
механической нагрузки на клеммы желательно
использовать мягкий провод. Зачистите концы
проводов 10 ±0,5 мм. Более длинный конец может
стать причиной короткого замыкания, а короткий —
причиной ненадежного соединения. Используйте
кабельные наконечники. Открутите винты клемм
и вставьте зачищенный конец провода в клемму.
Затяните силовую клемму с моментом 2,4 Н·м,
клемму для датчика — с моментом 0,5 Н·м. Слабая
затяжка может привести к слабому контакту и пере-
греву клемм и проводов, перетяжка — к повреж-
дению клемм и проводов. Провода затягиваются в
силовых клеммах при помощи отвертки с шириной
жала не более 6 мм, в клеммах для датчика — не
более 3 мм. Отвертка с жалом шириной более 6 мм
для силовых клемм (более 3 мм для клемм датчика)
может нанести механические повреждения клем-
мам. Это может повлечь потерю права на гаран-
тийное обслуживание.
При необходимости допускается укорачивание и
наращивание (не более 20 м) соединительных про-
водов датчика. Для наращивания длины не до-
пустимо использование двух жил многожильного
кабеля, используемого для питания нагревателя.
Наилучшим решением будет отдельный кабель к
датчику, монтируемый в отдельной трубке.
Необходимо, чтобы терморегулятор коммутиро-
вал ток не более 2/3 максимального тока, указанного
в паспорте. Если ток превышает это значение то
необходимо нагрузку подключить через контактор
(магнитный пускатель, силовое реле), который
рассчитан на данный ток (схема 3).
= 2 °С
Гистерезис
27 °С
t
уст
25 °С
Заданная температура, при
достижении которой
отключается нагрузка
Температура включения
нагрузки
Эксплуатация
Включение / отключение
Для включения терморегу-
лятора подайте напряжение на
клеммы 3 и 4. На экране в те-
чение 3 с высветятся «888».
Затем начнется индикация температуры датчика.
Для отключения терморегулятора снимите напря-
жение с клемм 3 и 4.
ВОЗМОЖНЫЕ НЕПОЛАДКИ,
ПРИЧИНЫ И ПУТИ ИХ УСТРАНЕНИЯ
При включении терморегулятора экран и инди-
катор не светятся.
Возможная причина: отсутствует напряжение пита-
ния на клеммах 3 и 4.
Необходимо: убедится в наличии напряжения
питания.
Терморегулятор перешел в процентное управле-
ние.
Возможные причины:
— неправильное подключение датчика;
— произошел обрыв в цепи датчика или темпе-
ратура вышла за пределы измеряемых температур
(–55...+125 °С);
— рядом с проводом датчика присутствует источник
электромагнитного поля, который препятствует
передаче данных.
Необходимо проверить:
— правильность подключения датчика;
— место присоединения датчика к терморегулятору,
а также отсутствие механических повреждений на
всей длине соединительного провода датчика;
— отсутствие источника электромагнитного поля
рядом с проводом датчика.
Режим процентного управления нагрузкой
(завод. настр. 50 %)
В режиме процентного управления экран будет по-
казывать процент времени, когда нагреватель вклю-
чен в 30–минутном циклическом интервале. Процент
времени можно изменять кнопками «+» или «–» в
диапазоне 10...90 %.
При первом включении это
значение равно 50 % «50П», при
этом нагреватель в 30-минутном
интервале времени будет включен
на 15 минут.
Контроль температуры нагрева в этом режиме
будет недоступным.
На экране отображается «ЗНЕ».
Возможные причины:
— короткое замыкание в цепи
датчика;
Необходимо проверить:
— место присоединения дат-
чика к терморегулятору, а также отсутствие механи-
ческих повреждений на всей длине соединительного
провода датчика.
Защита от внутреннего перегрева
Терморегулятор оснащен защитой от внутреннего
перегрева. В случае, если температура внутри корпуса
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
v11_171128
