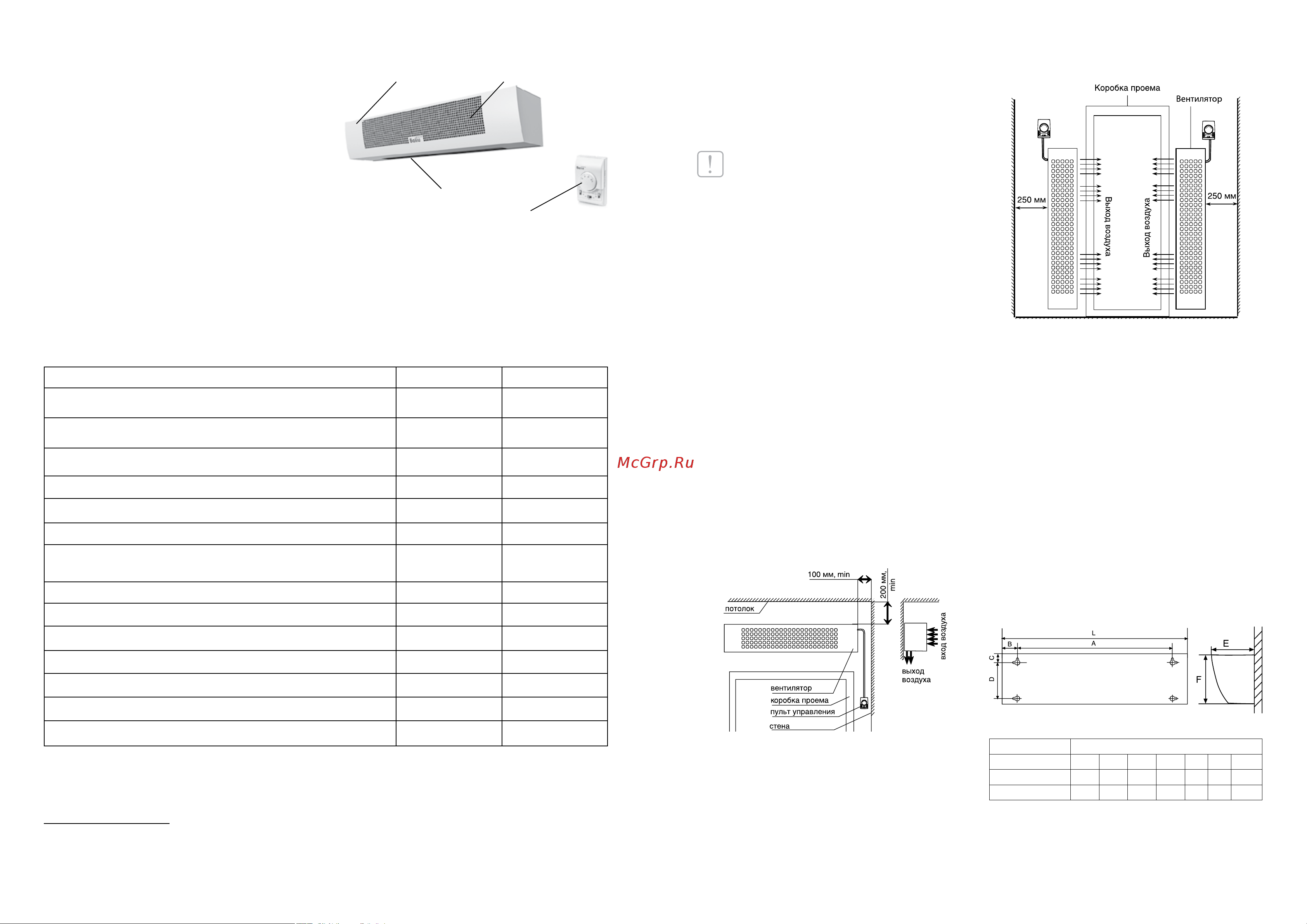

Устройство и принцип работы прибора
Подготовка к работе
Устройство и принцип работы
прибора
Завеса состоит из корпуса* (1), изготовлен-
ного из листовой стали, покрытой высокока-
чественным полимерным покрытием. Внутри
корпуса расположены оребренные электрона-
греватели и вентиляторный блок. Вентиляторы
забирают воздух через перфорированную
воздухозаборную решетку корпуса (2), поток
воздуха, проходя через нагревательные эле-
менты, нагревается и выбрасывается через
воздуховыпускное сопло (3) в виде направлен-
ной струи, управление завесой осуществляет-
ся через пульт (4).
1. Корпус завесы*.
2. Воздухозаборная решетка.
3. Воздуховыпускное сопло.
4. Пульт
Технические характеристики
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуа-
тацию необходимо соблюдать правила техни-
ческой эксплуатации электроустановок потре-
бителей (ПТЭЭП) и правила по охране труда
при эксплуатации электроустановок.
Размещение завесы
Перед отверстием воздухозабора и выхода
воздуха не должно быть препятствий.
При монтаже завес должен обеспечиваться
свободный доступ к местам их обслуживания.
Для перекрытия широкого проема
допускается устанавливать несколько завес
одного типа и серии вплотную, создавая
непрерывную воздушную струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж
(слева/справа от проема).
Горизонтальная установка
Для установки завесы над проемом в гори-
зонтальном положении, рекомендуется вы-
держивать расстояния, не менее указанных
на рисунке ниже. Завеса устанавливается как
можно ближе к верхней стороне проема.
Вертикальная установка
При вертикальном монтаже завесы ее не-
обходимо располагать таким образом, чтобы
выпуск воздуха по возможности наиболее
близко находился к плоскости проема, а срез
выпускающего сопла – на уровне верхней
кромки дверной рамы. При монтаже необходи-
мо следить, чтобы смотровые отверстия были
доступны и составляли примерно 250 мм.
В задней стенке корпуса завесы имеются
пазы для установки завес. За эти пазы завеса
навешивается на предварительно вмонтиро-
ванный в стену крепеж. В качестве крепежа
рекомендуются шурупы или болты с диаме-
тром шляпки от 9 до 11 мм.
Схема задней пластины завес для горизонтальной или
вертикальной установки
Модель Размеры, мм
L А В С D Е F
BHC-B10T06-PS 1085 975 75 40 135 198 215
BHC-B15T09-PS 1500 1350 75 40 135 198 215
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
l
Параметр/Модель BHC-B10T06-PS BHC-B15T09-PS
Номинальная потребляемая мощность, кВт 6,0 9,0
Частичная потребляемая мощность, кВт 4,0 6,0
Мощность в режиме вентиляции, Вт 100 120
Напряжение питания, В~Гц 220/380~50 380~50
Номинальный ток, А 28/9,5 14,2
Производительность по воздуху, м
3
/ч** 1100 1600
Увеличение температуры воздуха на выходе в максимальном
режиме нагрева,
о
С
16,4 16,8
Уровень шума, дБ (А) 52 53
Степень защиты IP21 IP21
Класс электрозащиты I класс I класс
Размеры прибора (ШхВхГ), мм 1085х215х198 1500x215x198
Размеры упаковки (ШхВхГ), мм 1175х215х280 1590х215х280
Вес нетто, кг 12,8 17,2
Вес брутто, кг 14,7 19,7
**Данные получены в лабораторных условиях. Фактическая величина может отличаться на ±15% от заявленной, в за-
висимости от особенностей установки и условий работы.
1
4
2
3
