Ballu BHC-B15T09-PS (НС-1136124) [4/13] Крепежные элементы для кронштейна

Подготовка к работе

Крепежные элементы для кронштейна

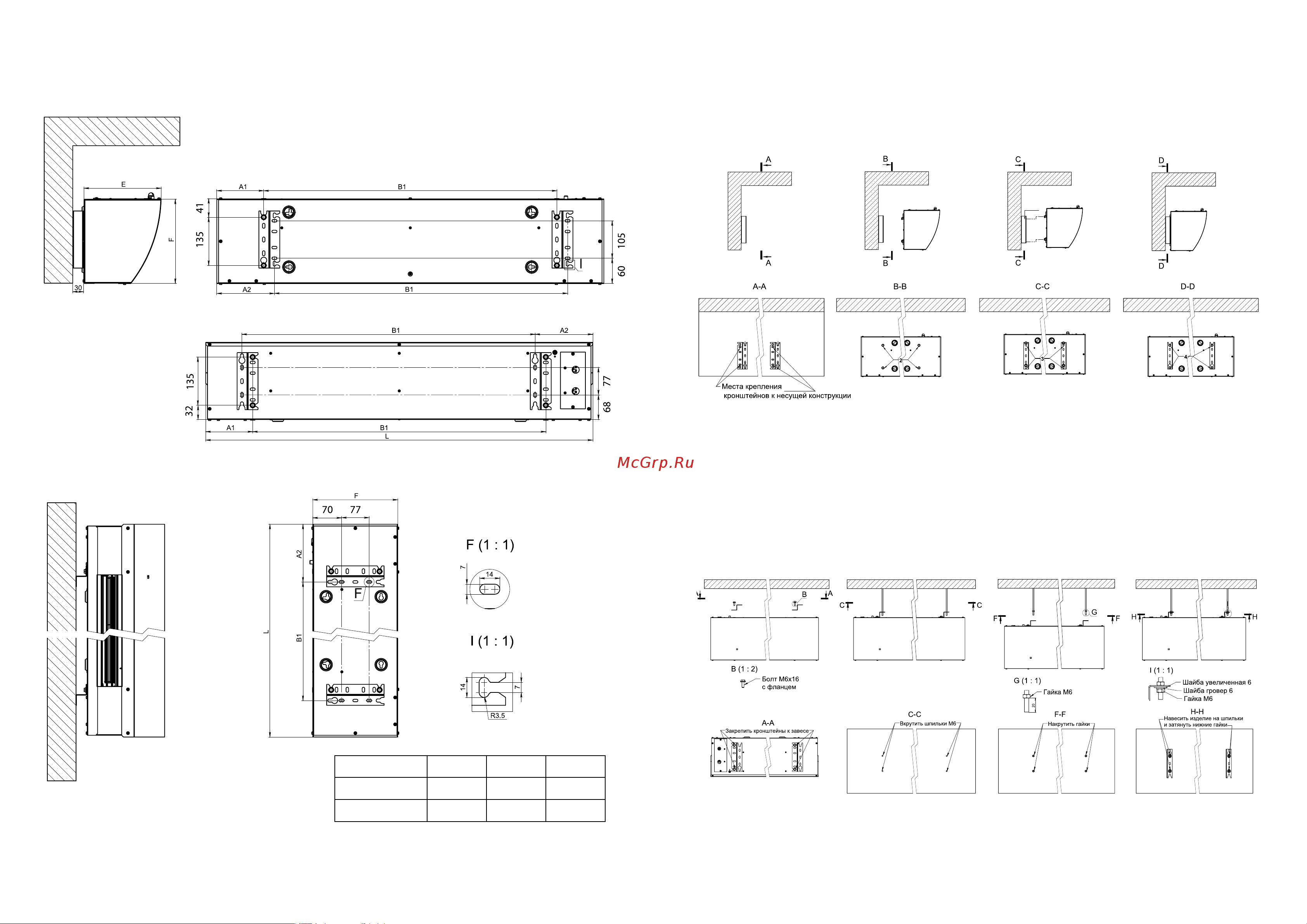

Расположение кронштейнов для горизонтального установки

Расположение кронштейнов для установки завесы на шпильки

Расположение кронштейнов для вертикальной установки

Схема крепления завесы горизонтально над проемом к стене с помощью кронштейнов

1. Закрепить кронштейны

к несущей конструкции

2. Вкрутить наполовину 4 болта

в резьбовые отверстия завесы

3. Навесить завесу на крон-

штейны

4. Затянуть накидным ключом

с трещёткой все болты

Инструкция по установке завес:

1. закрепить кронштейны к несущей конструкции, согласно размерам;

2. вкрутить наполовину болты в отверстия завесы;

3. навесить изделие на кронштейны;

4. затянуть болты крепления накидным или рожковым ключом.

Схема крепления завесы горизонтально над проемом к потолку (вкручивание шпилек в потолок)

Последовательность:

Изделие А1, мм А2, мм B1, мм

BHC-B10T06-PS 150 180 825

BHC-B15T09-PS 150 180 1200
