14
нижними перекладинами 3 и 4. Крепеж не затягивайте
полностью. Затем присоедините верхние короткие
перекладины 1 и 2. Установите ножки 8 на вертикаль-
ные опоры 5.
Установите станок на подставку и затяните крепеж.

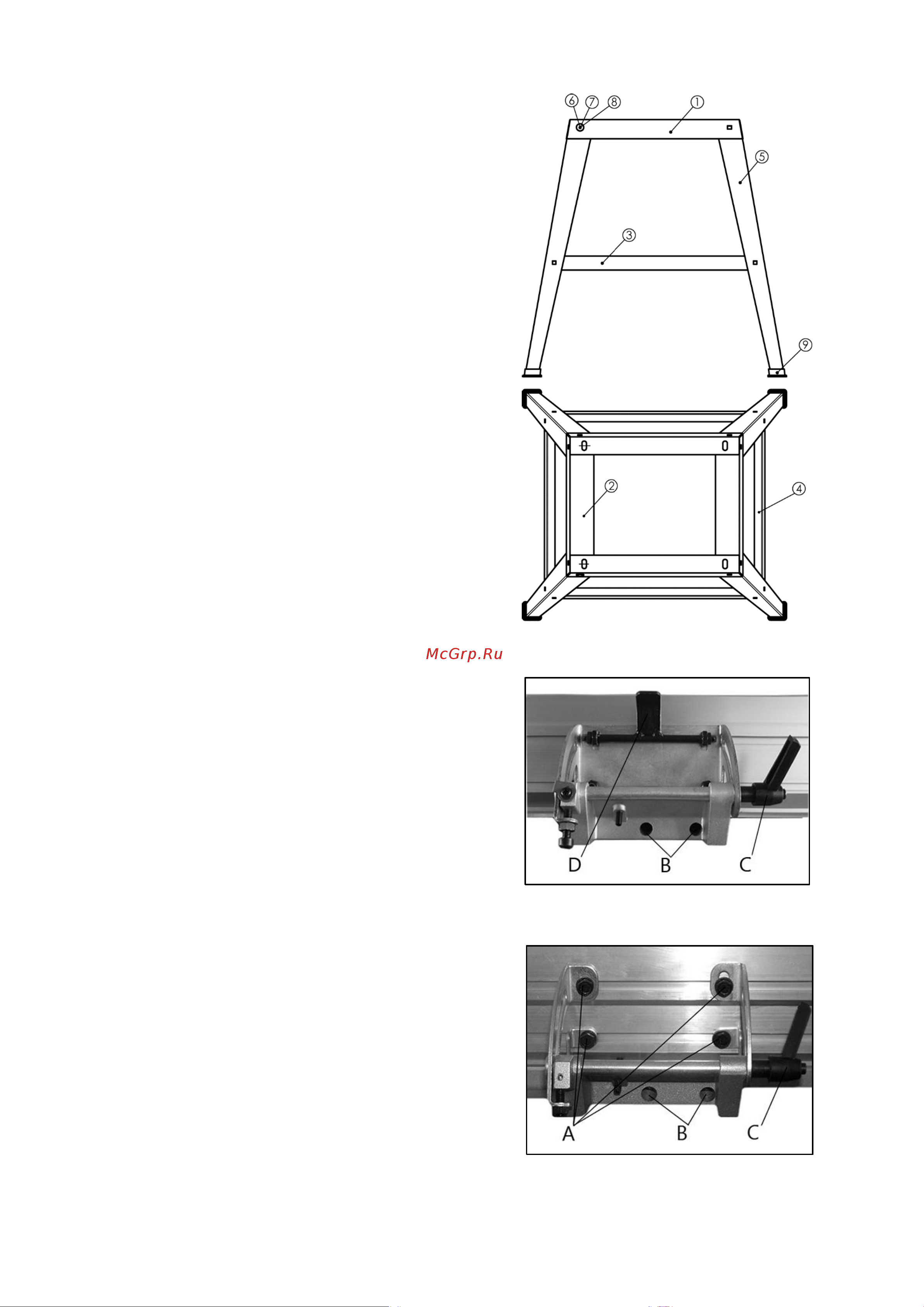

3.4 Установка параллельного упора
Для установки параллельного упора, закрепите крон-
штейн параллельного упора при помощи двух болтов В
(рис. 3, 4), в установочные отверстия на столе подачи.
Для изменения угла наклона параллельного упора
ослабьте рукоятку фиксации С. Используя шкалу и
указатель, установите параллельный упор в необходи-
мое положение и закрепите рукояткой фиксации С. При
выполнении ответственных работ или изготовлении
подобных образцу изделий направляющую планку
установите относительно стола подачи по угольнику,
угломеру, шаблону и т.п.
Крепление параллельной направляющей к кронштейну
параллельного упора, в зависимости от модели, может
иметь разные модификации. Что бы изменить
положение параллельного упора относительно столов
в первой конструкции, необходимо ослабить четыре
болта А (рис. 3), передвинуть параллельный упор в нуж-
ное положение и затянуть болты А. Чтобы изменить
положение во второй модификации, опустите зажим
положения параллельного упора D (рис. 4), передви-
нуть параллельный упор в нужное положение и под-
нять зажим D в исходное положение.
3.5 Установка кожуха аспирации
Чтобы обеспечить бесперебойную и надежную работу
в закрытом помещении, станок необходимо подклю-
чить к вытяжной установке через кожух аспирации.
3.5.1 Подсоединение кожуха аспирации
при строгании
Поднимите кронштейн кожуха ножевого вала (п.п. 4.1),
так чтобы достать до установочных отверстий,
расположенных на боковой поверхности стола приёма
(рис. 6).
Установите рабочий стол рейсмусового станка в ниж-
нюю позицию.
Достаньте фиксаторы А кожуха аспирации (рис. 5)
с обеих сторон кожуха аспирации и вставьте кожух
между столом приёма и рейсмусовым столом.
Рисунок 2.
Рисунок 4.
Рисунок 3.
