Белмаш JT-2 254/120 S092A [14/20] Подсоединение кожуха аспирации при рейсмусовании

Кожух B (рис. 5) должен быть расположен так, чтобы оба

фиксатора находились параллельно установочным отверсти-

ям в столе приема.

Затем вставьте оба фиксатора в установочные отверстия.

Выставьте в необходимое положение кожуха ножевого вала.

Затяните рукоятку фиксации кронштейна кожуха ножевого

вала, и опустите фиксирующий рычаг.

3.5.2 Подсоединение кожуха аспирации при

рейсмусовании

Отодвиньте параллельный упор в правую сторону и накло-

ните на максимальный угол во внешнюю сторону (рис. 7).

Поднимите кронштейн кожуха ножевого вала (п.п. 4.1), так

чтобы достать до установочных отверстий, расположенных на

боковой поверхности стола приёма.

Достаньте фиксаторы кожуха аспирации А (рис. 5) с обеих

сторон кожуха аспирации В и установите на строгальные

столы в зону ножевого вала.

Кожух B должен быть расположен так, чтобы оба фиксатора

находились параллельно установочным отверстиям в столе

приема. Затем вставьте оба фиксатора в установочные

отверстия.

Отодвиньте на максимальное расстояние кожух ножевого

вала (п.п. 4.1) и опустите кронштейн кожуха ножевого вала.

Затяните рукоятку фиксации кронштейна кожуха ножевого

вала, и опустите фиксирующий рычаг.

4. РАБОЧИЕ ПРОЦЕССЫ

Обязательно убедитесь, что станок выключен и отсоединен от сети перед

выполнением настроек.

4.1 Регулировка кожуха ножевого вала

Положение кожуха ножевого вала можно регулировать.

Для регулировки по высоте, ослабьте рукоятку фиксации

кронштейна кожуха ножевого вала A (рис. 8), выставьте

кронштейн кожуха ножевого вала в необходимое положение.

Закрепите при помощи рукоятки A.

Для регулировки по ширине строгания, поднимите

фиксирующий рычаг B на держателе кожуха ножевого вала.

После поднятия фиксирующего рычага, отрегулируйте

положение кожуха ножевого вала C, относительно ширины

обрабатываемой заготовки. Переместите фиксирующий

рычаг B вниз, чтобы закрепить кожух.

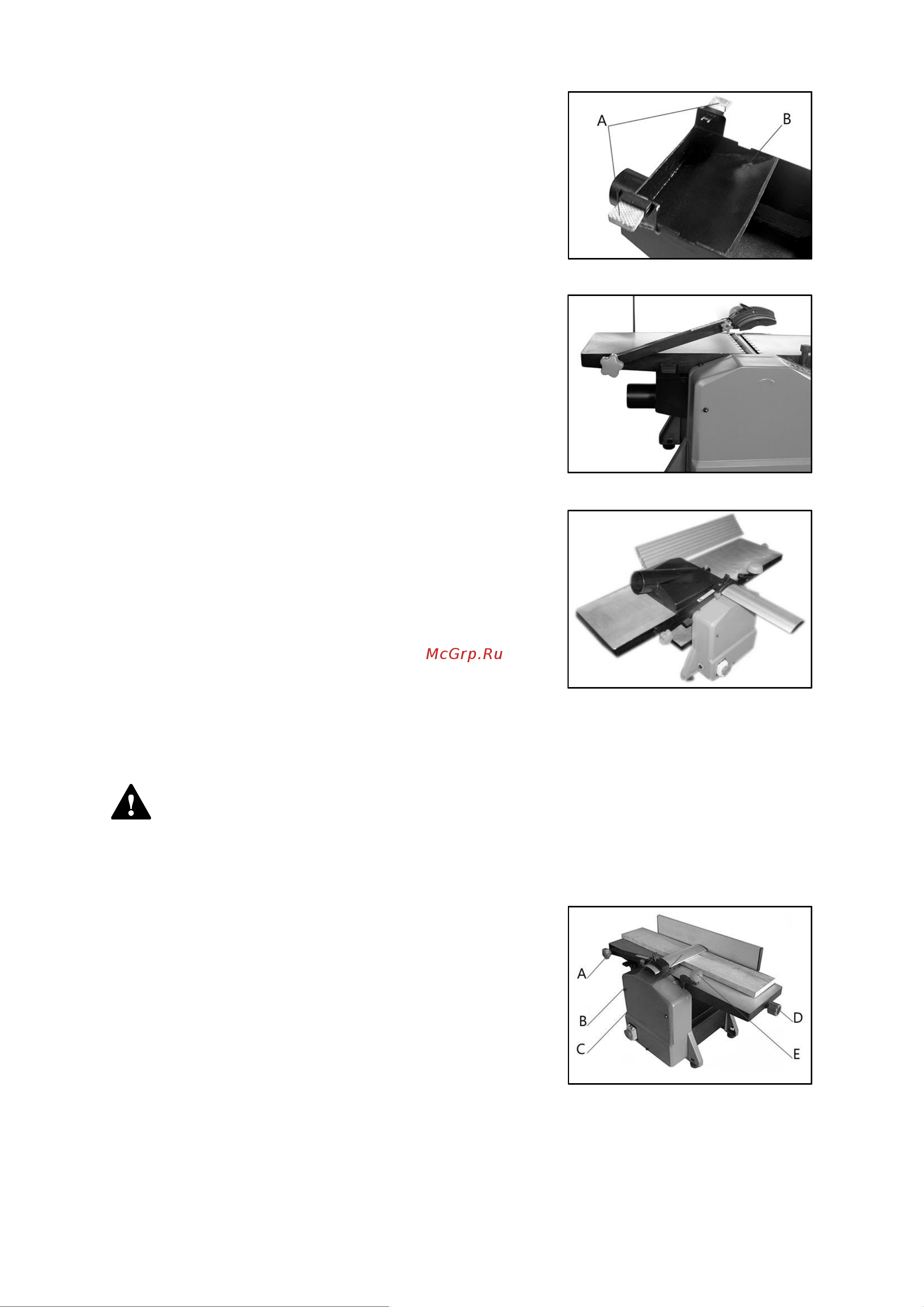

Рисунок 5.

Рисунок 6.

Рисунок 7.

Рисунок 8.
