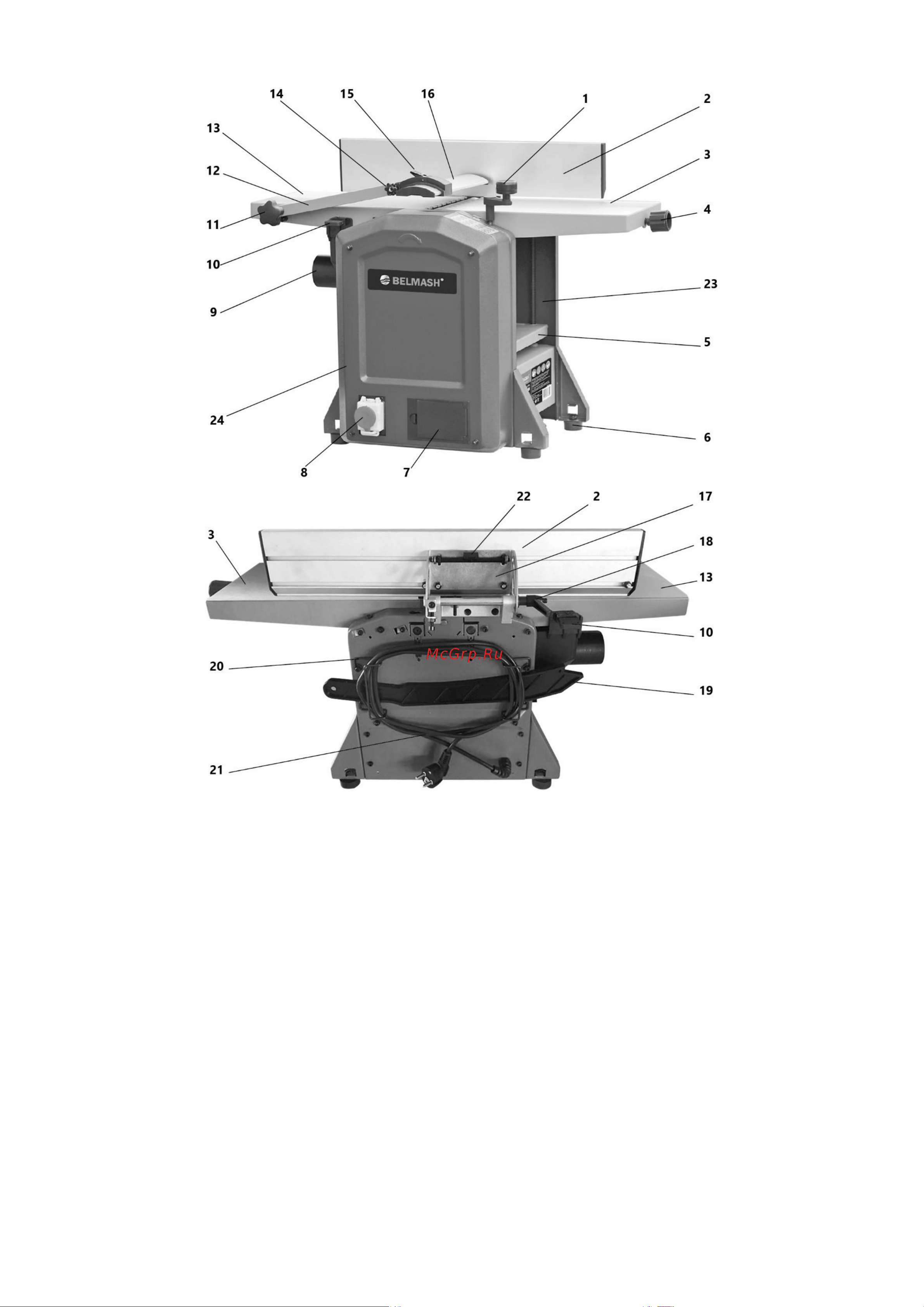

Рисунок 1.

1 – рукоятка вертикального перемещения стола рейсмуса, 2 – упор параллельный, 3 – cтол строгальный подвижный

(регулируемый); 4 – рукоятка регулировки подвижного строгального стола; 5 – стол рейсмусовый, 6 – ножка опорная;

7 – отсек для инструментов; 8 – выключатель; 9 – кожух отвода стружки с патрубком; 10 – фиксатор кожуха;

11 – фиксатор кронштейна кожуха ножевого вала; 12 кронштейн; 13 – стол строгальный неподвижный; 14 – фиксатор

наклона кожуха ножевого вала; 15 – фиксатор перемещения кожуха вдоль ножевого вала; 16 – кожух ножевого вала;

17 – кронштейн параллельной направляющей; 18 – ручка-фиксатор положения упора; 19 – толкатель;

20 – держатель толкателя и шнура питания; 21 – шнур питания; 22 – зажим параллельной направляющей;

23 – задняя крышка корпуса; 24 – передняя крышка корпуса

Строгальные столы станка предназначены для выполнения операции фугования/строгания. Путем

вращения рукоятки 4 производят регулировку положения подвижного (загрузочного)

строгального стола 3 относительно ножевого вала.

Рейсмусовый стол 5 предназначен для выполнения операции рейсмусования. Настройка станка

на необходимую высоту заготовки осуществляется с помощью рукоятки 1 и шкалы.

Для придания нужного направления подачи и обеспечения перпендикулярности кромок

заготовки при строгании на станок установлен параллельный упор 2, закрепленный на

поворотном кронштейне 17. На станке можно осуществлять строгание под углом (по ребру).

Фиксацию упора 2 под выбранным углом осуществляют с помощью рукоятки 18.
