3. СБОРКА СТАНКА

3.1 Распаковка и очистка

Масса станка составляет более 100 кг. Соблюдайте осторожность при его

перемещении. В операции по подъёму машины необходимо задействовать как минимум

2 человека.

Удалите защитную смазку с поверхности стола и всех неокрашенных деталей. Для ее снятия

используйте мягкую ткань, смоченную керосином (не применяйте для этой цели ацетон, бензин

или разбавитель лака). После очистки покройте поверхность стола воском. Излишки воска удалите

для предотвращения его попадания на заготовки.

В целях безопасности не подключайте фуговальный станок к источнику подачи питания

до полного окончания его монтажа.

3.2 Крепление станка к основанию

Основание станка транспортируется с заранее установленными

электродвигателем на заводе-изготовителе.

Сначала установите на основание станка устройство

перемещения (рис. 1).

Приемный стол станка располагается со стороны отверстия B для

отходов резания (рис. 2). Открутите винты С и D. Снимите заднюю

панель с основания, приподнимая ее вверх.

Совместите отверстия в верхней части основания с тремя

резьбовыми отверстиями в станке. Используя гаечный ключ

прикрепите станок к основанию с помощью трех болтов,

пружинных и плоских шайб.

3.3 Установка шкива на электродвигатель

Установите шкив К на вал электродвигателя так, чтобы втулка M

шкива была с внешней стороны, а шпонка L вставлена в паз шкива

и вала электродвигателя (рис. 3). Затяните установочный винт М,

используя шестигранный ключ. Шкив может быть установлен на

заводе-изготовителе.

3.4 Установка ремня и выравнивание шкивов

Поместите ремень А в канавку шкива В ножевого вала и шкива С

электродвигателя.

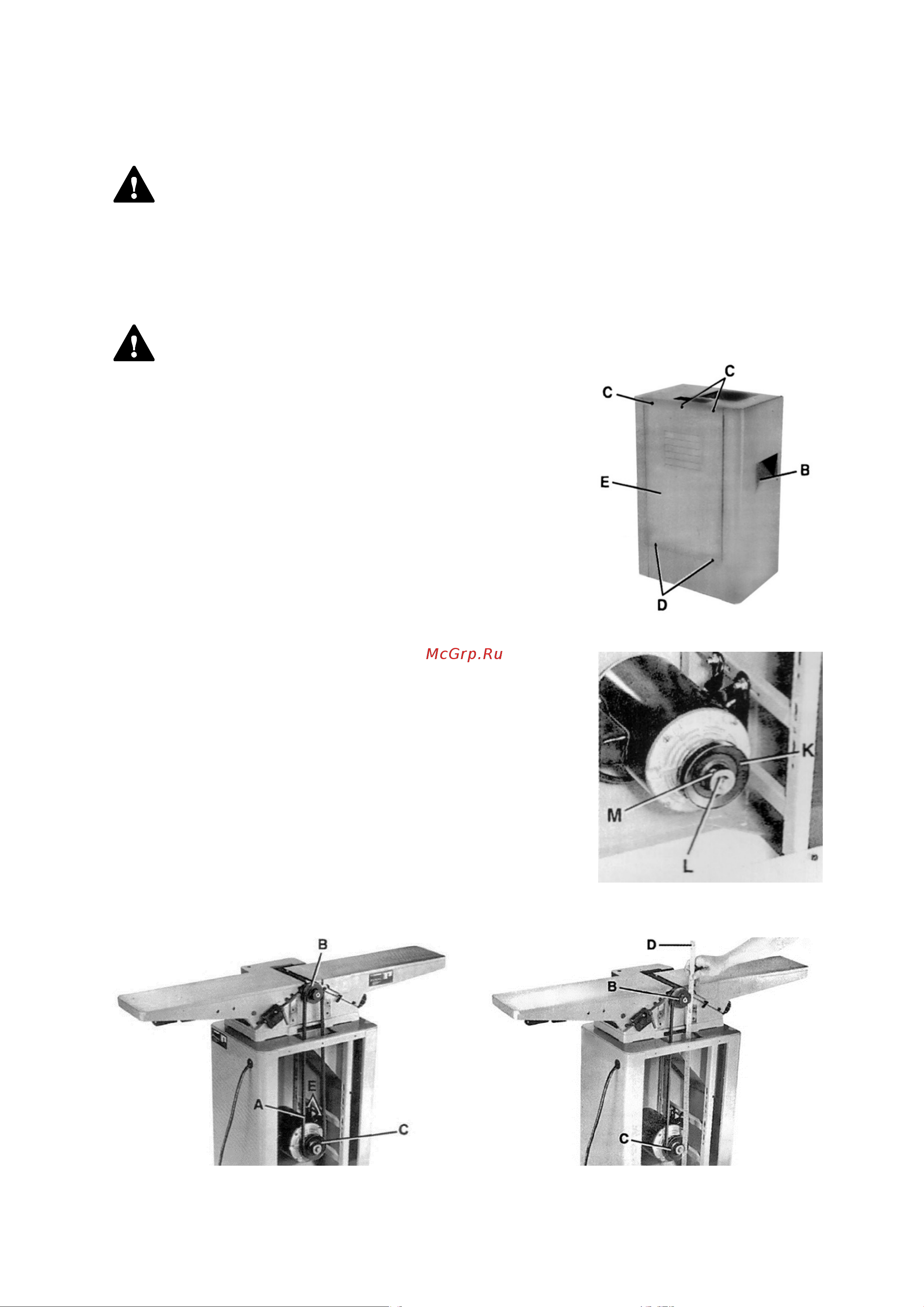

Рисунок 2.

Рисунок 3.

Рисунок 4.

Рисунок 5.
