Белмаш J150/1170ARH [12/28] Установка кронштейна каретки

Убедитесь, что шкив C электродвигателя (рис. 4, 5) правильно выровнен со шкивом B ножевого

вала, приложив линейку под прямым углом к краю шкивов. Для регулировки шкив

электродвигателя можно двигать по валу двигателя или смещать электродвигатель с помощью

установочных винтов Е. После выполнения настроек, затяните установочный крепеж и устано-

вочный винт шкива электродвигателя.

При правильной настройке, отклонение ремня при легком нажатии по середине составит не более

25 мм. Если требуется настройка, необходимо поднимать или опускать электродвигатель до

достижения нужного натяжения. После настройки натяжения ремня затяните установочный

крепеж электродвигателя. Убедитесь, что соосность шкивов не нарушена. Прикрепите заднюю

панель основания.

3.5 Установка кронштейна каретки

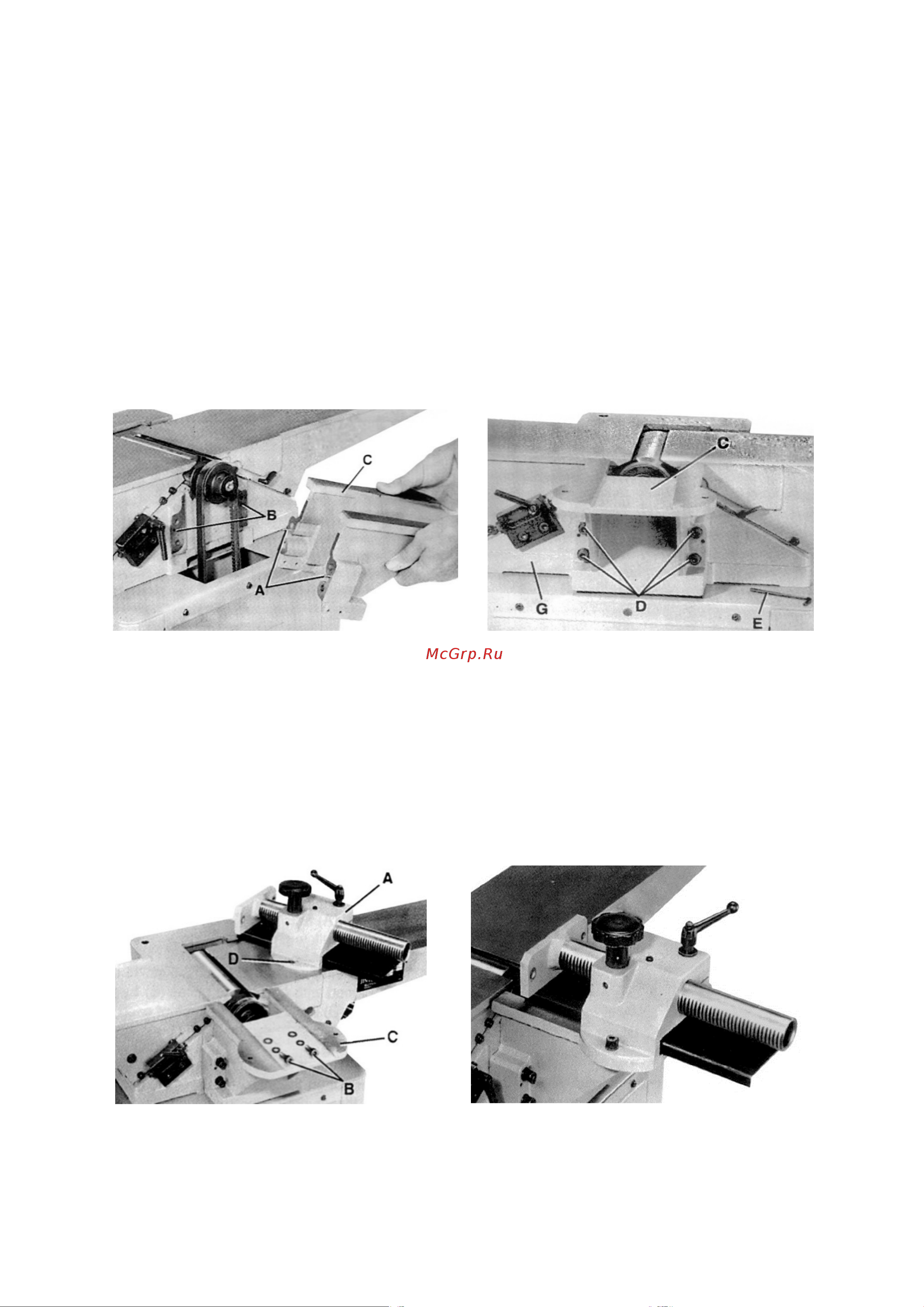

Вставьте штифты А (рис. 6) в отверстия В станка. Прикрепите кронштейн С к основанию G при

помощи четырех винтов D, пружинных и плоских шайб, используя шестигранный ключ Е (рис. 7).

3.6 Установка каретки и сборка параллельного упора

Для установки каретки параллельного упора (рис. 8), закрепите узел каретки А на кронштейн С

при помощи двух винтов, пружинных и плоских шайб В через отверстия D (рис. 9).

Для установки параллельного упора (рис. 10) прикрепите параллельный упор А к узлу C каретки

через отверстия D при помощи двух винтов, пружинных и плоских шайб В.

Прикрутите короткую ручку Е параллельного упора (рис. 11) на сторону подачи А, а длинную ручку

на сторону приема G.

Рисунок 6.

Рисунок 7.

Рисунок 8.

Рисунок 9.
