Белмаш J200/1900ARH [11/25] Установка ремня и шкива электродвигателя

Рисунок 4.

Рисунок 3.

3.3 Установка ремня и шкива

электродвигателя

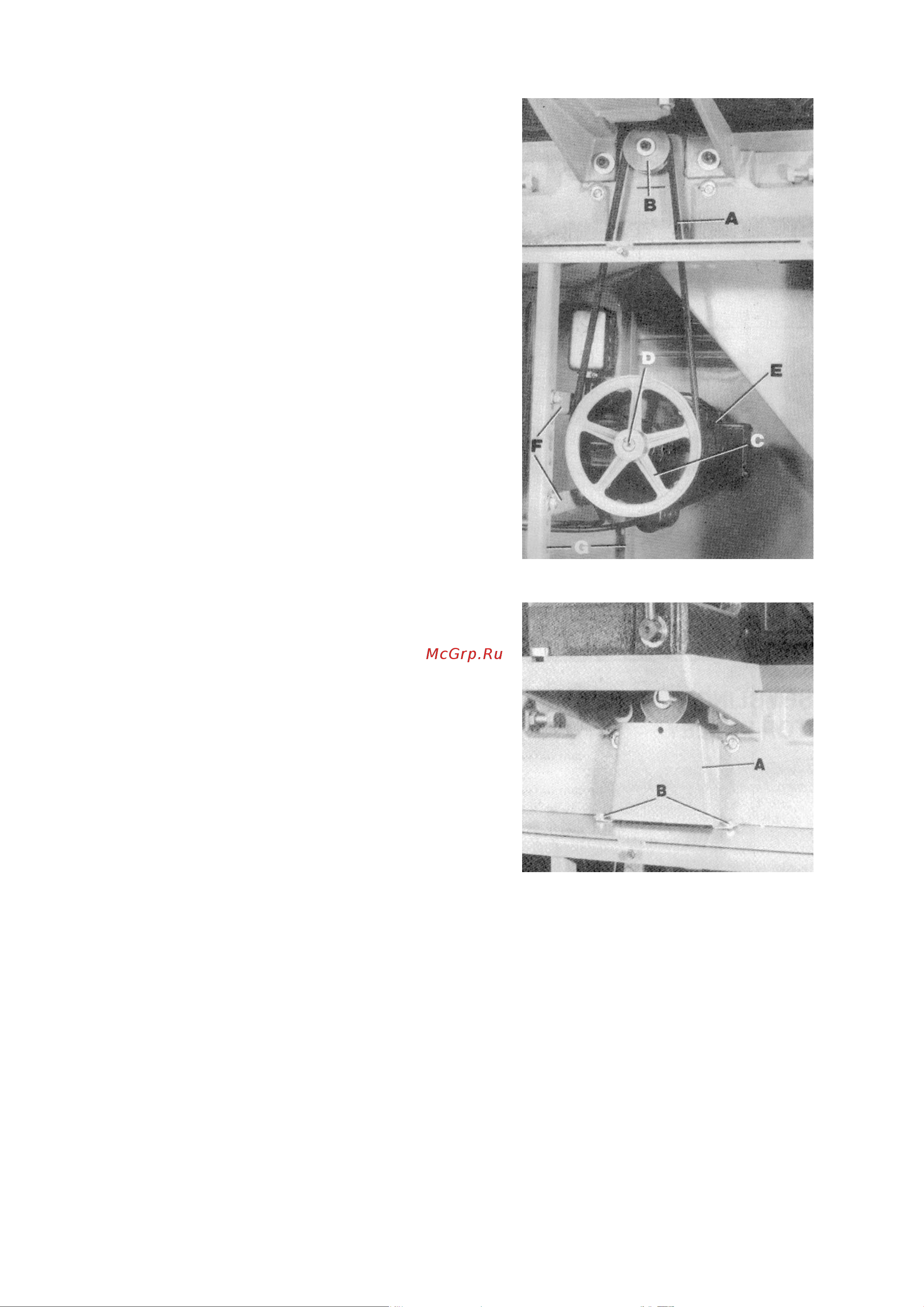

Установите шкив C электродвигателя (рис. 3) на вал

электродвигателя так, чтобы втулка шкива была

с внешней стороны, затяните установочный винт D

в паз вала электродвигателя (деталь С может быть

установлена на заводе-изготовителе).

Поместите ремень А на шкив В, затем протяните через

отверстие в основании станка и наденьте на шкив С

электродвигателя. Убедитесь, что шкив С выровнен со

шкивом ножевого вала В, приложив линейку под

прямым углом к краю шкивов. Для регулировки, шкив

С можно перемещать по валу электродвигателя, или

смещать двигатель вдоль опор F.

При правильной настройке, отклонение ремня при

легком нажатии по середине составит не более 25 мм.

Если требуется настройка, необходимо регулировать

положение электродвигателя, до достижения нужного

натяжения.

После настройки натяжения ремня затяните

установочный крепеж электродвигателя. Убедитесь,

что соосность шкивов не нарушена.

3.4 Установка защиты шкива ножевого

вала

После настройки натяжения ремня прикрепите

заднюю панель А – защиту шкива ножевого вала

(рис. 4). Для ее установки расположите ее на станине

и закрепите при помощи двух болтов В (16 мм).
