Белмаш J200/1900ARH [12/25] Установка кожуха ножевого вала

Рисунок 8.

Рисунок 7.

Рисунок 6.

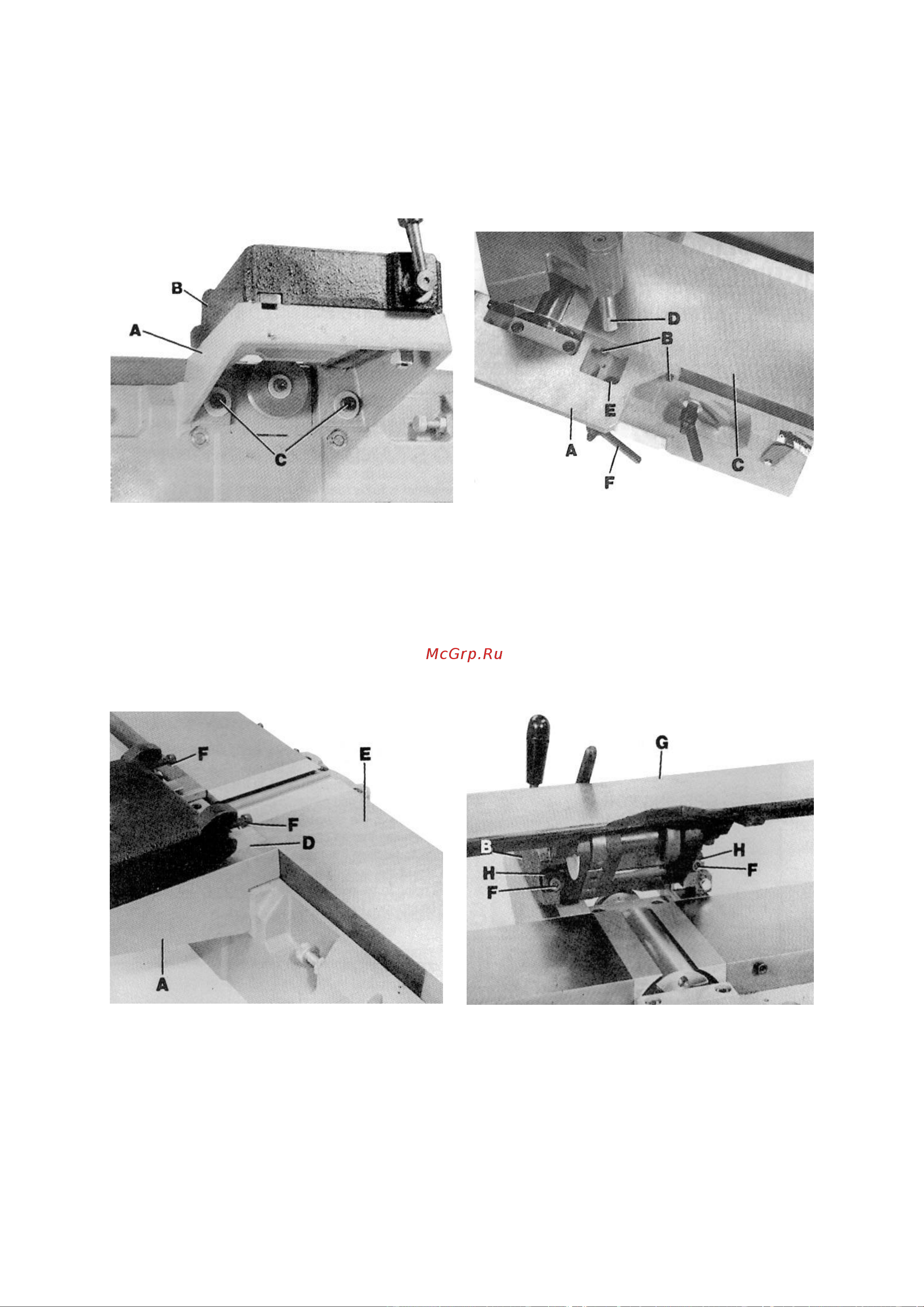

3.5 Установка кожуха ножевого вала

Прикрепите основание А каретки параллельного упора B (рис. 5) к станку (торцу стола подач)

при помощи двух болтов С.

Для установки кожуха ножевого вала поверните штифт D (рис. 6) против часовой стрелки

и удерживая его вставьте его в отверстие Е. Также, удерживая штифт, затяните винт.

3.6 Установка каретки и сборка параллельного упора

Верхнюю поверхность D каретки параллельного упора (рис. 7) необходимо установить на одном

уровне с поверхностью стола приема Е.

Для установки параллельного упора G (рис. 8) открутите два винта F, закрепите параллельный

упор скобами Н к заднему защитному кожуху ножевого вала, используя винты F.

3.7 Установка выключателя

Прикрепите кронштейн выключателя к подающему фуговальному столу, установите на него

выключатель. Соедините разъемы двигателя и выключателя.

Рисунок 5.
