Белмаш J155/1170A [18/39] Настройка стола подачи
![Белмаш J155/1170A [18/39] Настройка стола подачи](/views2/1885148/page18/bg12.png)
18
4.2 Настройка стола подачи
Чтобы установить высоту стола подачи:
ОТКЛЮЧИТЕ СТАНОК ОТ СЕТИ;
Отодвиньте кожух строгального вала в
сторону или уберите его, снимите заднюю
стенку основания станка.
Расположите слесарный уголок на столе
приема так, чтобы он дотягивался до
строгального вала и вращайте вал за шкив до
тех пор, пока один из ножей не окажется в
верхней точке (рис. 33).
При правильной установке нож будет лишь
слегка касаться слесарной линейки в верх-
ней точке, а линейка должна продвинуться
на 4 мм в сторону стола приема при
вращении шкива.
Если нож поднимает слесарную линейку над
столом или стол находится ниже линейки,
ослабьте замок стола приема и отрегу-
лируйте высоту стола приема при помощи
маховика до тех пока ножи не будут слегка
касаться линейки в верхней точке.
Заблокируйте стол приёма, установите на
место кожух строгального вала и установите
заднюю стенку на место.
4.3 Перемещение столов
Чтобы переместить стол подачи или стол приема,
ослабьте замки стола (рис. 34), переместите стол
подачи при помощи регулировочного рычага
или маховика стола приема (рис. 37), затем
затяните замки. Ручка-ограничитель глубины
ограничивает глубину реза на 3 мм. Чтобы
высвободить фиксирующую ручку, вытащите ее и
перемещайте стол подачи вверх/вниз.
4.4 Перемещение параллельного
упора
У параллельного упора есть фиксатор, который
держит его в нужном положении (рис. 35). Чтобы
передвинуть параллельный упор, ослабьте
фиксатор и переместите параллельный упор
в нужное положение и затяните фиксатор.
4.5 Наклон направляющей параллельного упора
Фиксатор угла наклона (рис. 36) закрепляет направляющую параллельного упора под любым
возможным углом. Плунжер фиксирует параллельный упор для резов под углом 90 градусов. Два
ограничителя устанавливают параллельный упор под углом 45 градусов с наружной и внутренней
стороны для выполнения стандартной фаски. Даже если параллельный упор опирается на
ограничитель, фиксатор угла должен быть затянут перед началом реза. Также, плунжер должен
быть вынут для выполнения реза под углом 45 градусов во внешнюю сторону.

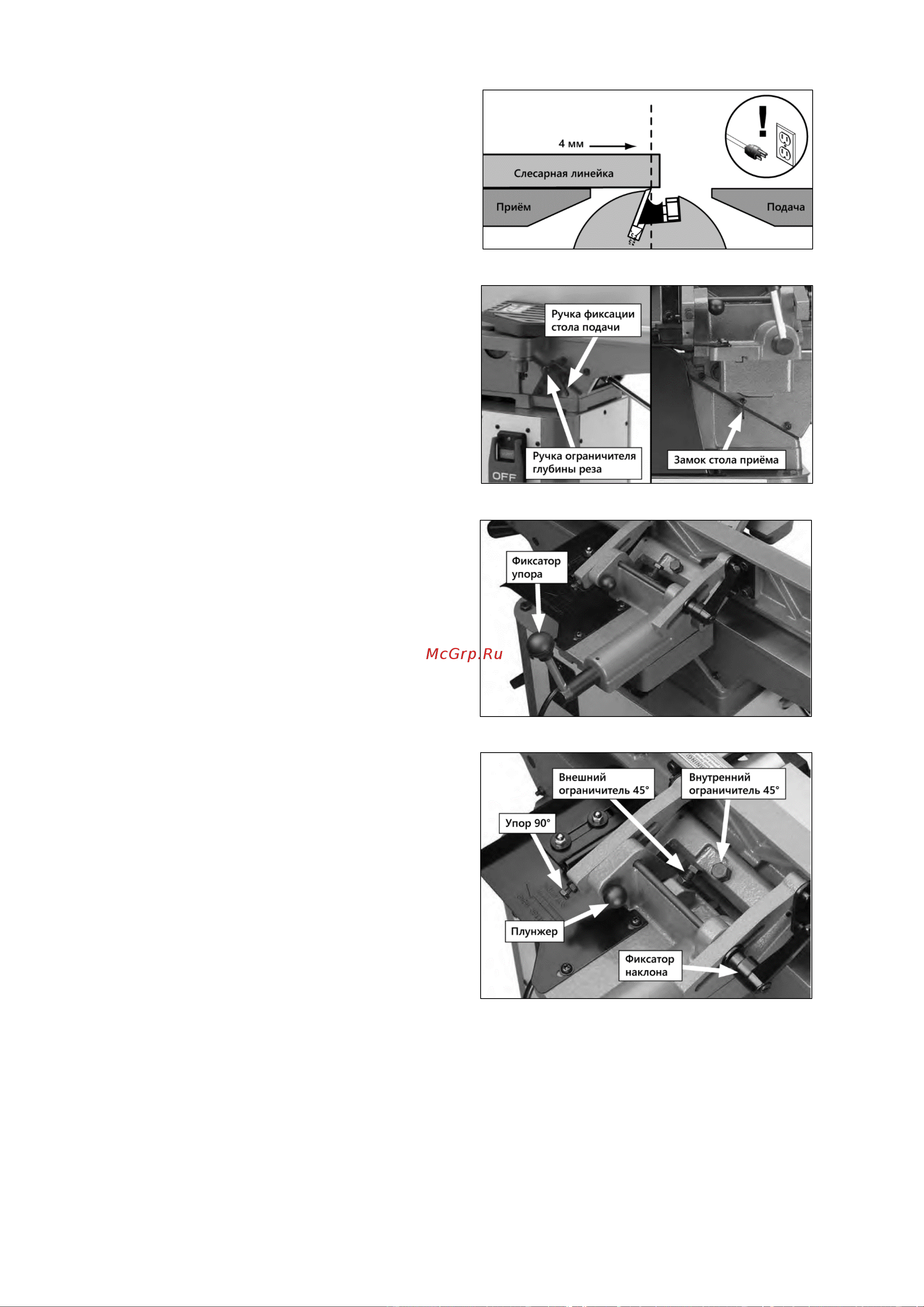

Рисунок 33.
Рисунок 34.
Рисунок 35.
Рисунок 36.
