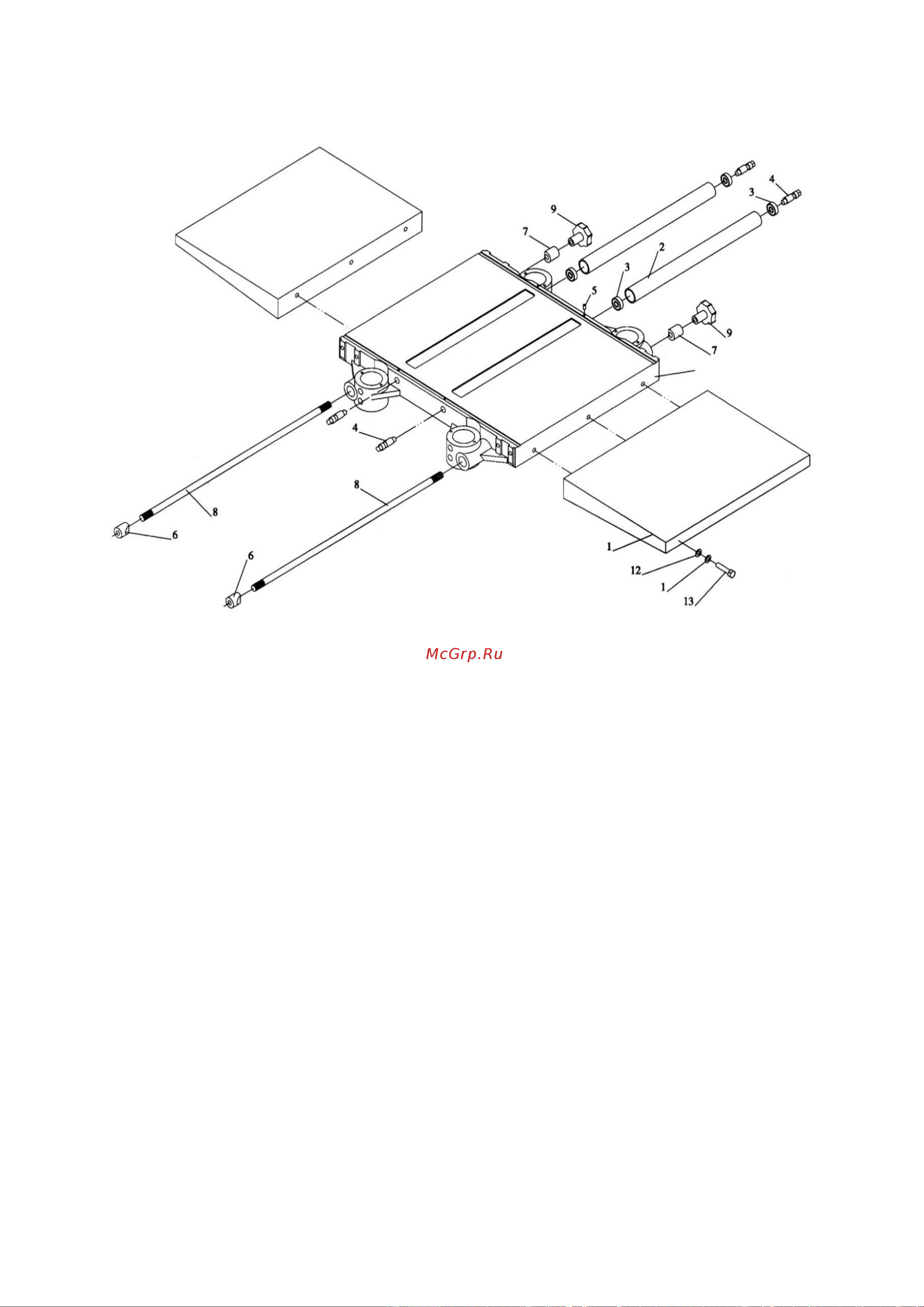

6.3 Спецификация деталей стола рейсмуса
Рисунок 40.
1
Стол основной
1 шт.
8
Блокирующий винт
2 шт.
2
Ролик
2 шт.
9
Рукоятка фиксации
2 шт.
3
Подшипник 12×32×10
4 шт.
10
Расширение основного стола
2 шт.
4
Эксцентрик
4 шт.
11
Шайба пружинная 8
6 шт.
5
Винт М6
4 шт.
12
Шайба плоская 8
6 шт.
6
Втулка
2 шт.
13
Болт М8
6 шт.
7
Втулка
2 шт.
