Белмаш P380RBH (230 В) [27/31] Спецификация коробки передач
![Белмаш P380RBH (230 В) [27/31] Спецификация коробки передач](/views2/1885140/page27/bg1b.png)
28
6.6 Спецификация коробки передач

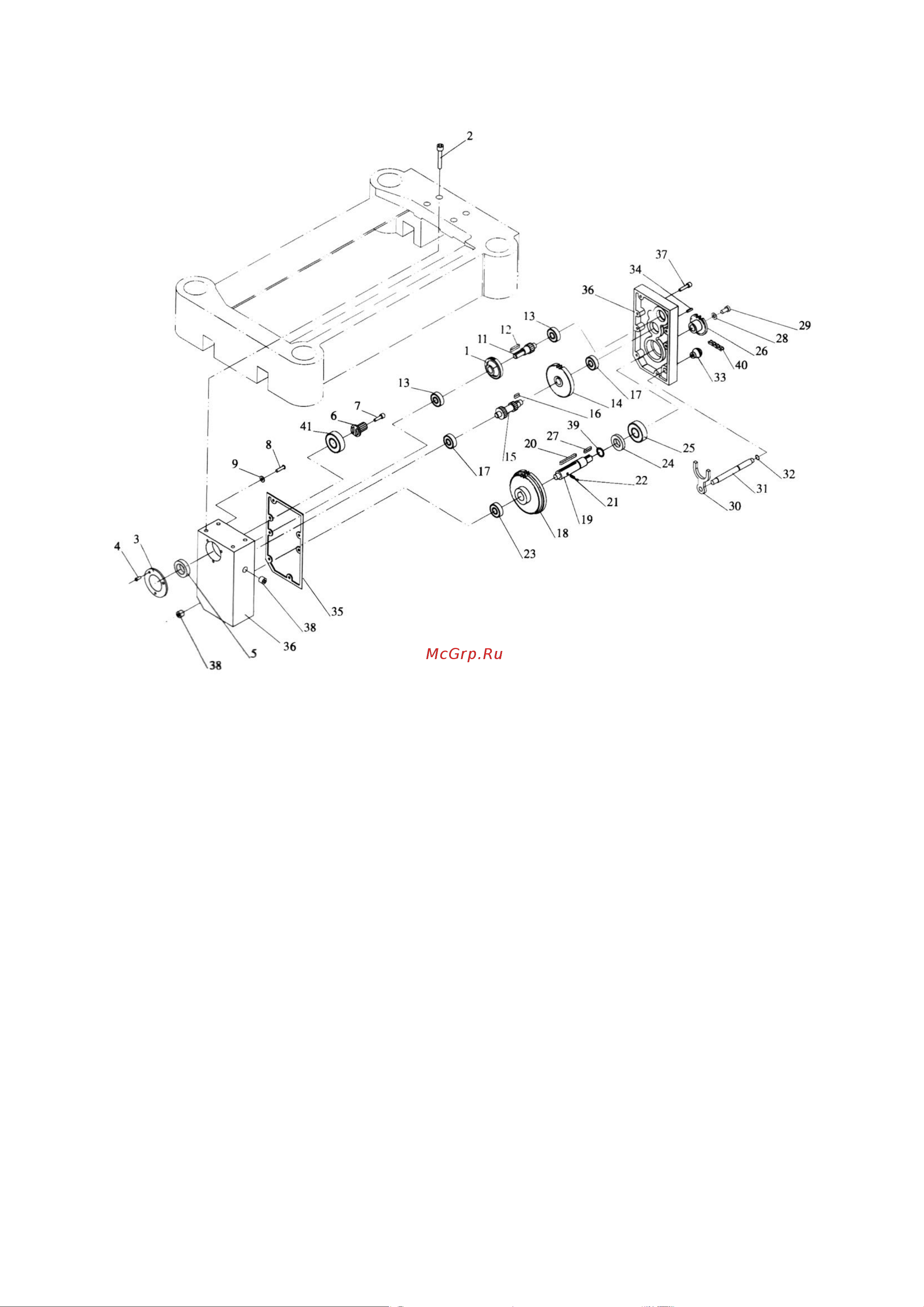

Рисунок 43.
1
Шестерня
1 шт.
22
Шарик металлический
1 шт.
2
Винт М8×50
4 шт.
23
Подшипник 12×32×10
2 шт.
3
Крышка фланцевая
1 шт.
24
Подшипник 20×47×14
2 шт.
4
Винт М5×12
3 шт.
25
Сальник SG20×35×7
1 шт.
5
Сальник SG25×40×10
1 шт.
26
Звездочка
2 шт.
6
шестеренка
1 шт.
27
Шпонка С5×16
4 шт.
7
Винт М6×20
1 шт.
28
Шайба плоская
1 шт.
8
Винт М6×8
1 шт.
29
Винт М8×16
1 шт.
9
Шайба плоская 6
1 шт.
30
Вилка
1 шт.
10
Шестерня
1 шт.
31
Ручка
1 шт.
11
Вал
1 шт.
32
Сальник 12×1,9
2 шт.
12
Шпонка С5×14
2 шт.
33
Ручка
2 шт.
13
Подшипник 12×32×10
1 шт.
34
Шпонка 5×10
2 шт.
14
Шестерня
1 шт.
35
Прокладка
2 шт.
15
Вал
1 шт.
36
Крышка коробки передач
4 шт.
16
Шпонка С5×10
2 шт.
37
Винт М6×25
2 шт.
17
Подшипник 12×32×10
1 шт.
38
Масляная крышка
2 шт.
18
Шестерня
1 шт.
39
Кольцо стопорное
1 шт.
19
Вал
1 шт.
40
Цепь 06В-1×51
1 шт.
20
Шпонка 5×50
1 шт.
41
Подшипник 20×47×14
1 шт.
21
Пружина
1 шт.
