2.8 Требования к аксессуарам и приспособлениям

Во избежание травм: используйте только аксессуары и приспособления, рекомендованные для

данного станка.

Следуйте инструкциям, прилагаемым к аксессуарам. Использование неоригинальных аксессуаров

может привести к травмам.

3. СБОРКА И НАСТРОЙКА СТАНКА

3.1 Распаковка и установка

Масса станка составляет более 145 кг. Соблю-

дайте осторожность при его перемещении.

Подберите специализированное устройство для

перемещения, согласно массе изделия, или восполь-

зуйтесь помощью 2-3 человек.

Аккуратно распакуйте и достаньте отдельные детали из

упаковки, осмотрите изделие на наличие повреждений.

О любых повреждениях следует немедленно сообщить

дистрибьютеру и транспортной компании.

Установите рым-болт (А) (рис. 2) на верхней части корпуса

станка при помощи гайки М10 и шайбы 10 мм.

Достаньте станок из упаковки за кольцо рым-болта при

помощи крана или другого подъемного механизма.

Станок поставляется закрепленным к паллету, чтобы его

снять, необходимо открутить транспортировочные болты.

Перед использованием станка внимательно

изучите инструкцию для выполнения надлежа-

щей сборки, технического обслуживания и соблю-

дения техники безопасности.

Удалите защитную смазку с поверхности стола и всех

неокрашенных деталей. Для ее снятия используйте мягкую

ткань, смоченную керосином (не применяйте для этой

цели ацетон, или разбавитель лака). После очистки

покройте поверхности воском. Излишки воска удалите для

предотвращения его попадания на заготовки.

В целях безопасности не подключайте станок к источнику питания до полного

окончания его монтажа.

3.2 Установка маховиков и патрубка для удаления стружки

Установите маховик перемещения верхней направляющей пильного полотна (B) (рис. 3) при

помощи винта М5×10 и шайбы 5 и зафиксируйте установочным винтом М6×12.

Установите маховик натяжения приводного ремня (D) (рис. 4) при помощи установочного винта

М6×12.

Установите патрубок для удаления стружки (C) на боковую поверхность рамы станка, со стороны

маховика. Закрепите при помощи четырех винтов М5×16.

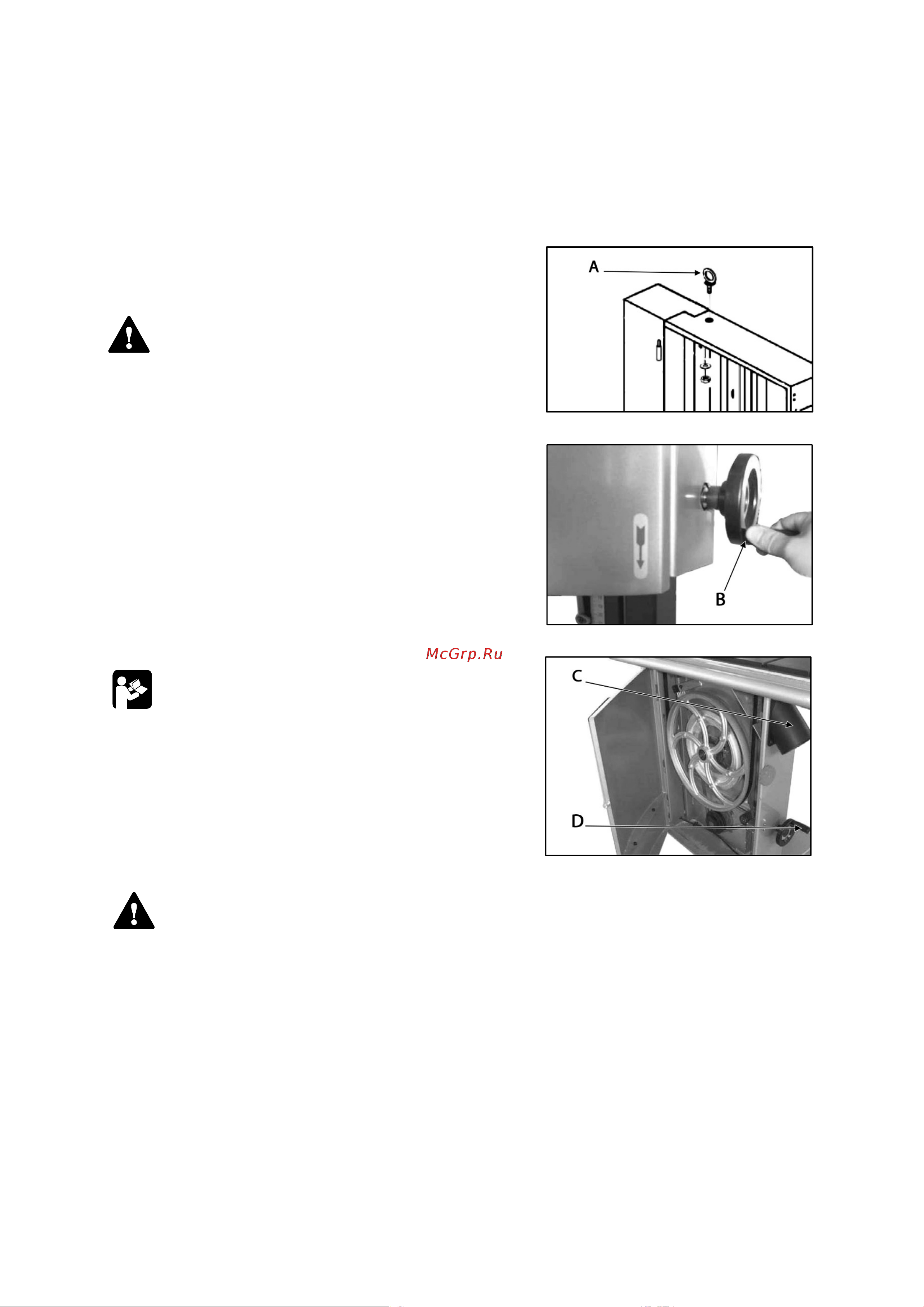

Рисунок 2.

Рисунок 3.

Рисунок 4.
