1.3 Основные элементы

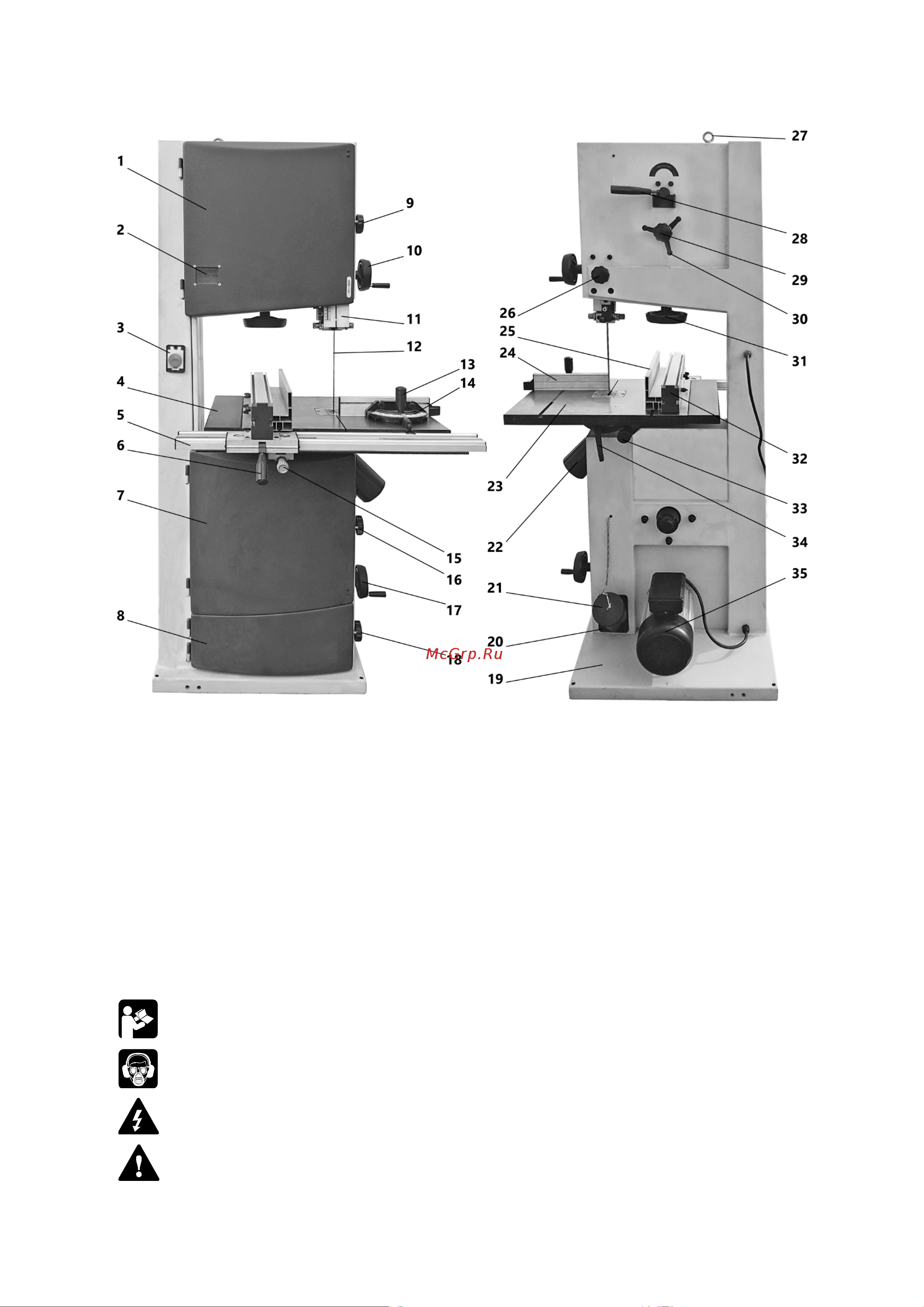

Рисунок 1.

1, 7, 8 – панели передние: верхняя, средняя, нижняя, 2 – окно смотровое, 3 – выключатель, 4 – расширение рабочего

стола, 5 – передняя направляющая параллельного упора, 6 – стопорный рычаг параллельного упора, 9, 16, 18 –

фиксаторы верхней, средней и нижней панелей, 10 – маховик регулировки положения верхней направляющей пильного

полотна, 11 – верхняя направляющая пильного полотна, 12 – пильное полотно, 13 – рукоятка блокировки углового

упора, 14 – угловой упор, 15 – рукоятка перемещения параллельного упора, 17 – маховик механизма

натяжения ремня,

19 – основание, 20, 22 – патрубок для отведения стружки (нижний и верхний), 21 – крышка, 23 – рабочий стол,

24 – направляющая углового упора, 25 – параллельная направляющая, 26 – ручка блокировки положения верхнего

маховика, 27 – рым-болт, 28 – рычаг быстрого натяжения/ ослабления пильного полотна, 29 – ручка регулировки

положения верхнего маховика пильного полотна, 30 – ручка блокировки положения верхнего маховика, 31 – рукоятка

натяжения пильного полотна, 32 – параллельный упор, 33 –

ручка регулировки угла наклона стола, 34 – ручка

блокировки угла наклона стола, 35 – электродвигатель

1.4 Графические символы

Внимательно прочтите инструкцию по эксплуатации перед использованием станка.

При работе на станке пользуйтесь средствами защиты органов слуха, зрения, дыхания.

Опасность поражения электрическим током.

Опасность получения травмы или повреждения узлов станка в случае несоблюдения

указаний техники безопасности.
