принадлежностей (шлифовальных лент, инструментов
и т.п.). Основание для дополнительной безопасности
можно прикрепить к полу. Внутри имеются специальные
отверстия (рис. 4). Крепеж (не входит в комплект поставки)
подбирается в соответствии с материалом пола.
Затем закрепите на основании (1) станину (2) (рис. 2),
совместив установочные отверстия. Используйте крепеж
(К) (рис. 1).
Установите и закрепите упор (A) (рис. 5), а затем кожух
с патрубком (B).
На рычаг натяжения шлифовальной ленты (12) накрутите
рукоятку (N) (рис. 1).
Установите ручку (D) (рис. 9) для наклона блока шлифова-
льной ленты.
3.3 Установка малого рабочего стола
Для установки малого рабочего стола (А) выкрутите три
винта (F) (рис. 6), установите и закрепите кронштейн (E)
этими винтами.
В посадочное отверстие рабочего стола (A) установите
стойку (D) и закрепите ее установочным болтом (B) и
контргайкой.
Стойку (D) с малым рабочим столом (A) установите в поса-
дочное отверстие кронштейна (E), и в выбранном положе-
нии закрепите ручкой фиксации (C).
3.4 Установка углового упора
и параллельной направляющей
Для установки углового упора на рабочий стол необхо-
димо ослабить рукоятку блокировки углового упора (10)
(рис. 2), установить направляющую планку углового упора
в паз рабочего стола, совместив при этом положение
шайбы с профилем паза стола. Установите необходимое
положение углового упора и зафиксируйте рукояткой
блокировки (10).
Установите в пазы (C) параллельной направляющей (A)
крепеж (D) (рис. 7). Поместите вставки (B) крепежа в паз рабочего стола. Зафиксируйте положение
направляющей. За счет наличия пазов положение параллельной направляющей можно
регулировать.
4. РЕГУЛИРОВКИ И НАСТРОЙКИ СТАНКА
Обязательно убедитесь, что станок выключен и отсоединен от сети перед выполне-
нием настроек.
4.1 Настройка малого рабочего стола
Расположите малый рабочий стол так, чтобы он не мешал движению шлифовальной ленты.
Ослабьте болт (В) (рис. 6), установите малый рабочий стол (А) с равным зазором между
шлифовальной лентой и торцом стола.

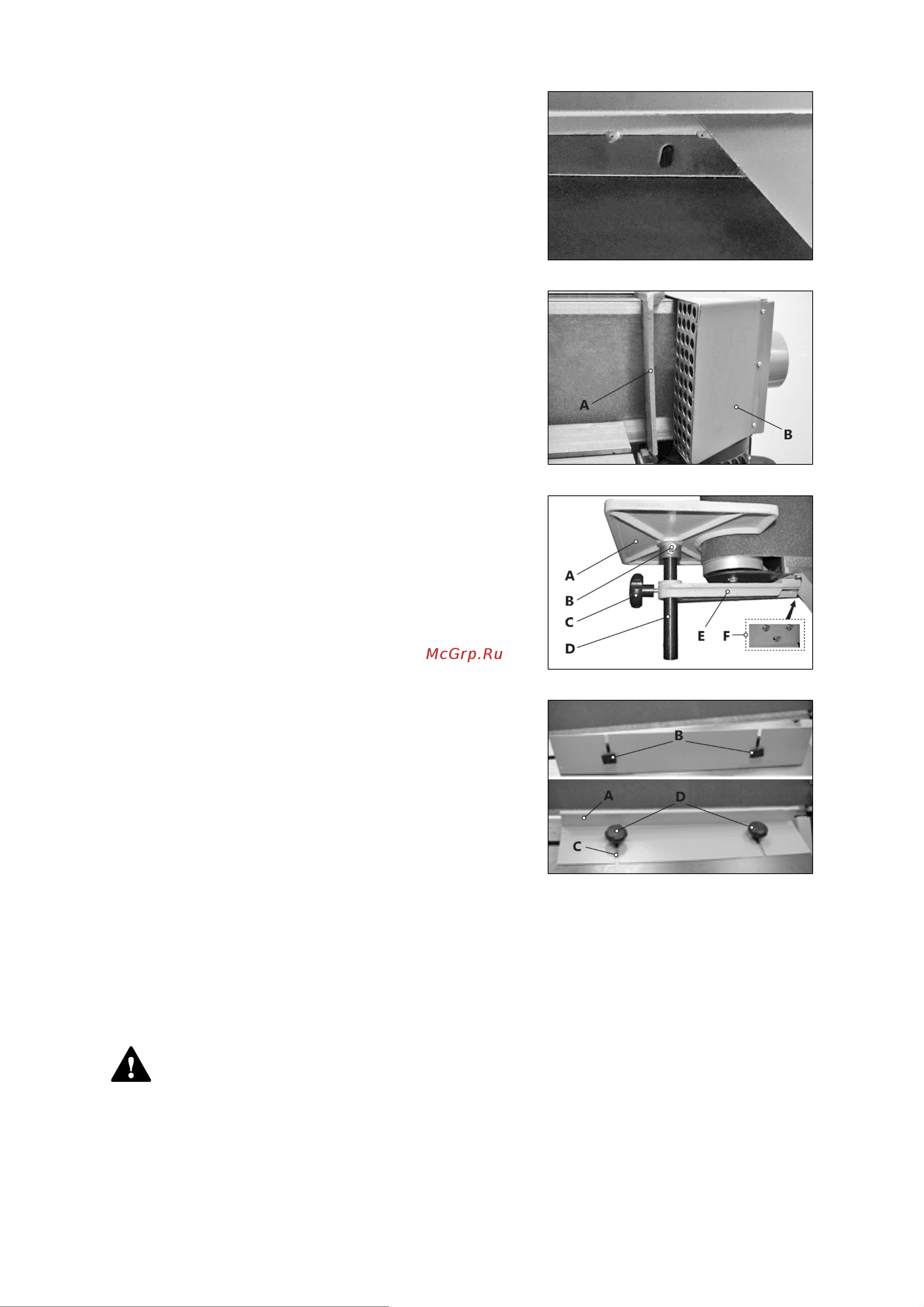

Рисунок 6.
Рисунок 4.
Рисунок 5.
Рисунок 7.
