Белмаш EOS-91 [12/20] Настройка положения шлифовальной ленты
![Белмаш EOS-91 [12/20] Настройка положения шлифовальной ленты](/views2/1885156/page12/bgc.png)
13
Ослабьте положение ручки фиксации (С),
установите стол (А) на нужную высоту.
Зафиксируйте положение ручкой (С).
4.2 Настройка положения
шлифовальной ленты
Лента должна находиться по центру
относительно ведомого (натяжного) 9
и ведущего 16 роликов (рис. 2) и не
выходить за края накладки (A) (рис. 8). Если
лента смещена, отрегулируйте ее
положение.
Перемещая вручную шлифовальную ленту
в направлении ролика 16 (рис. 2), прове-
рьте правильность ее установки. Шлифо-
вальная лента должна двигаться в средней
части между ведущим и натяжным
роликами.
Если при движении шлифовальная лента
(G) сползает к краю натяжного ролика (F),
ключом (С) (рис. 8) ослабьте положение
контргайки (D). Вращением в соответству-
ющую сторону винта (B), добейтесь пра-
вильного положения ленты.
При достижении нужного результата
надёжно зафиксируйте контргайку (D) и
гайку с фланцем (E).
4.3 Настройка положения
основного рабочего стола
Ослабьте положение двух рукояток
фиксации (B) (рис. 9). Вращая маховик (A)
установите основной рабочий стол (E) в
необходимое по высоте положение.
Зафиксируйте положение двумя рукоят-
ками (В).
4.4 Регулировка угла наклона блока шлифовальной ленты
Для регулировки угла наклона блока шлифовальной ленты, ослабьте положение ручки фиксации
(C) (рис. 9). Ручка имеет отжимной механизм: её необходимо оттянуть, а затем переставить
в удобное положение.
Контроль угла наклона блока (А) шлифовальной ленты производиться по шкале (С) (рис. 10)
и указателю (D).
Выполните пробное шлифование и произведите замеры.
Сравните полученный результат с показанием указателя (D). При необходимости, ослабьте винт
фиксации (E) указателя (D) и установите его в нужное положение, после чего надёжно
зафиксируйте.
Ослабьте положение ручки фиксации (C) (рис. 9). При помощи рукоятки (D) установите положение
шлифовальной ленты перпендикулярно рабочему столу (Е). Положение закрепите ручкой

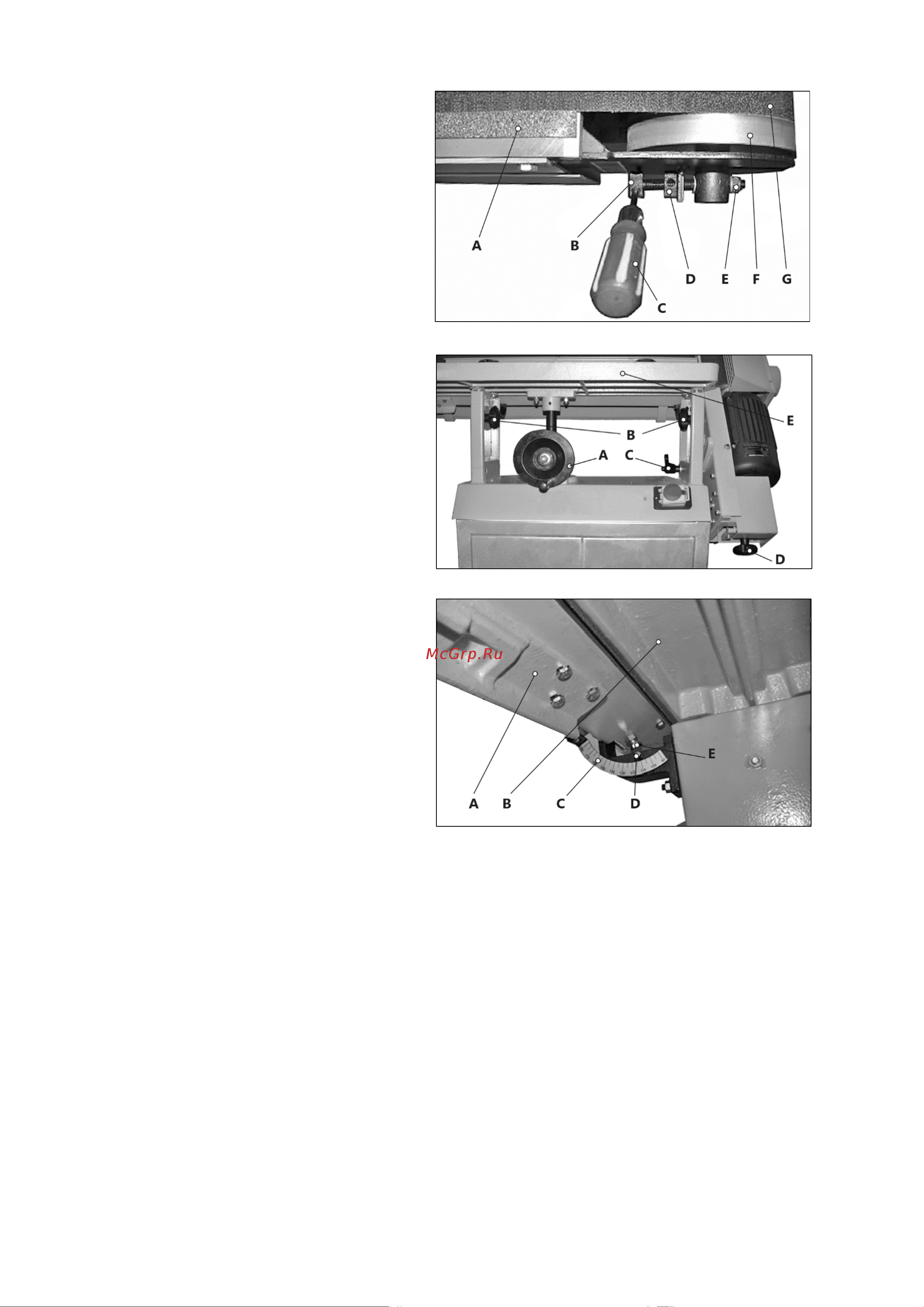

Рисунок 8.
Рисунок 9.
Рисунок 10.
