12
Зажмите отцентрированную заготовку между поводковым
патроном и вращающимся центром задней бабки.
Поворачивайте маховик задней бабки до тех пор, пока
вращающийся центр прочно не войдет в заготовку.
Поверните маховик на четверть оборота назад и надежно
зажмите пиноль задней бабки.
Проверните заготовку рукой, проверьте надежность
крепления и свободное вращение заготовки.
цПри работе между центрами высота подручника должна
быть установлена примерно на 3 мм выше высоты центров
(рис. 11).

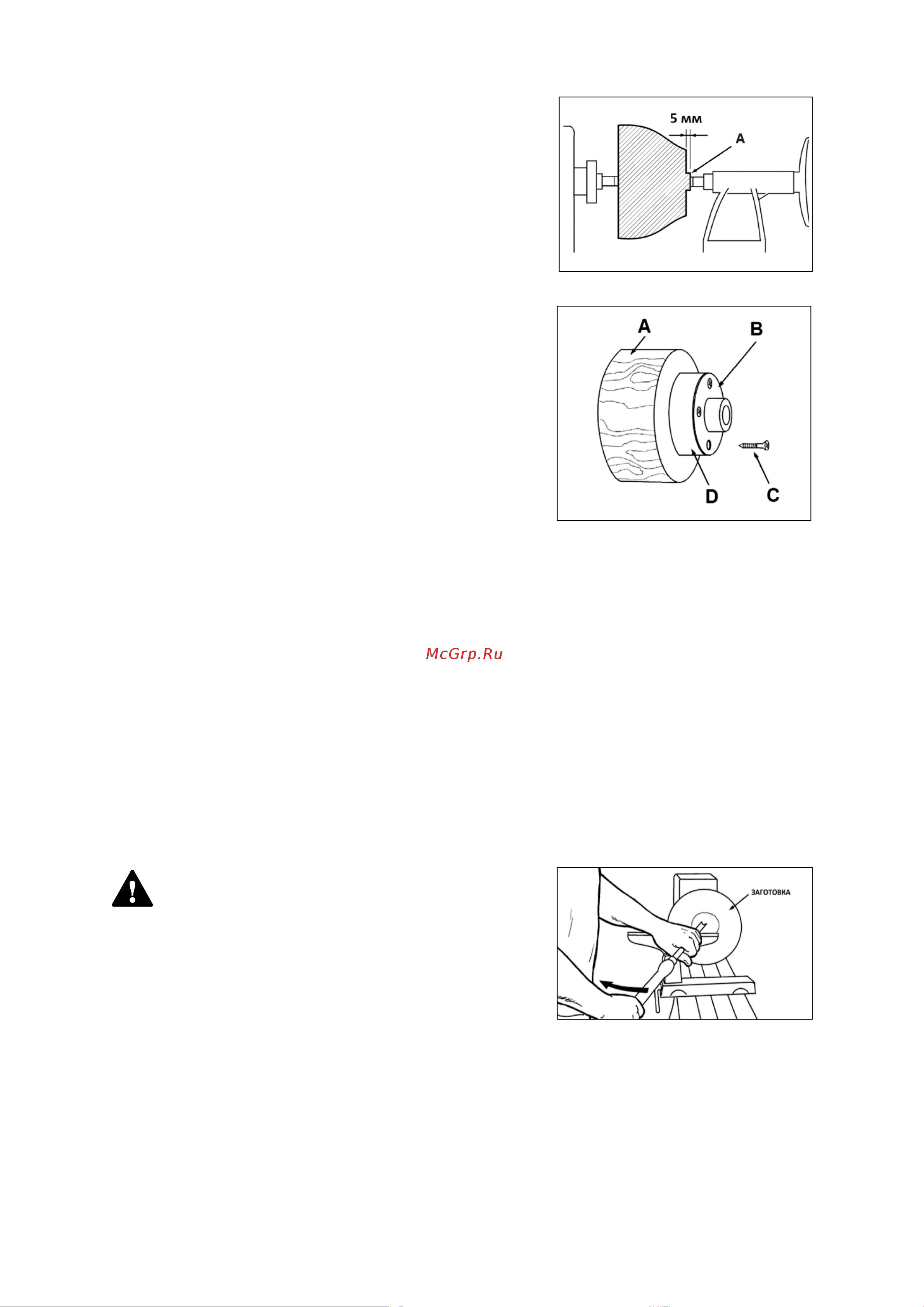

5.6 Точение чаш и тарелок
Обработайте внешнюю сторону заготовки чаши между
центрами. Обточите участок заготовки до диаметра
отверстия планшайбы (А, рис. 13). Это позволит отцентри-
ровать заготовку при повторном зажиме
Закрепите заготовку А (рис. 14) с помощью четырёх
шурупов С на планшайбе В. Подберите правильно шурупы.
Слишком длинные будут выступать в зону резания, а
короткие не дадут надежного соединения.
В случае, если крепление шурупами не допускается, можно приклеить заготовку к диску D,
который соединяется с планшайбой С помощью шурупов.
Посредством приклеенного между диском и заготовкой листа бумаги можно устранить
повреждение заготовки при последующем ее снятии.
Во избежание ослабления затяжки при изменении направления вращения шпинделя убедитесь,
что планшайба, патрон или другое зажимное приспособление прикручено установочными
винтами.
Отодвиньте заднюю бабку, снимите центр с задней бабки во избежание получения травмы.
Прокрутите заготовку вручную, чтобы убедиться в том, что она надежно установлена и может
свободно вращаться. Установите подручник как можно ближе к заготовке. Затяните ручки
фиксации подручника. При обработке на планшайбе подручник устанавливается немного ниже
линии центров.
Располагайте режущий инструмент только
слева от вращающегося центра
Начинайте съем стружки с края чаши и ведите резец, по
возможности, непрерывным движением к центру чаши.
Левой рукой контролируйте режущий край трубчатого
резца. В то время, как правая рука подтягивает ручку
инструмента по направлению к туловищу (рис. 15).
5.7 Шлифовка и пропитка
Снимите подручник и начните обработку заготовки шлифовальной бумагой зернистостью
120 грит и постепенно увеличивайте зернистость (до 220 грит). Нажим не должен быть большим.
Применяйте преимущественно механизированные шлифовальные инструменты, чтобы избежать
образования при шлифовании концентрических канавок.
Нанесите первый слой пропитки и дайте ему высохнуть.
Рисунок 15.
Рисунок 13.
Рисунок 14.
