1.3 Основные элементы

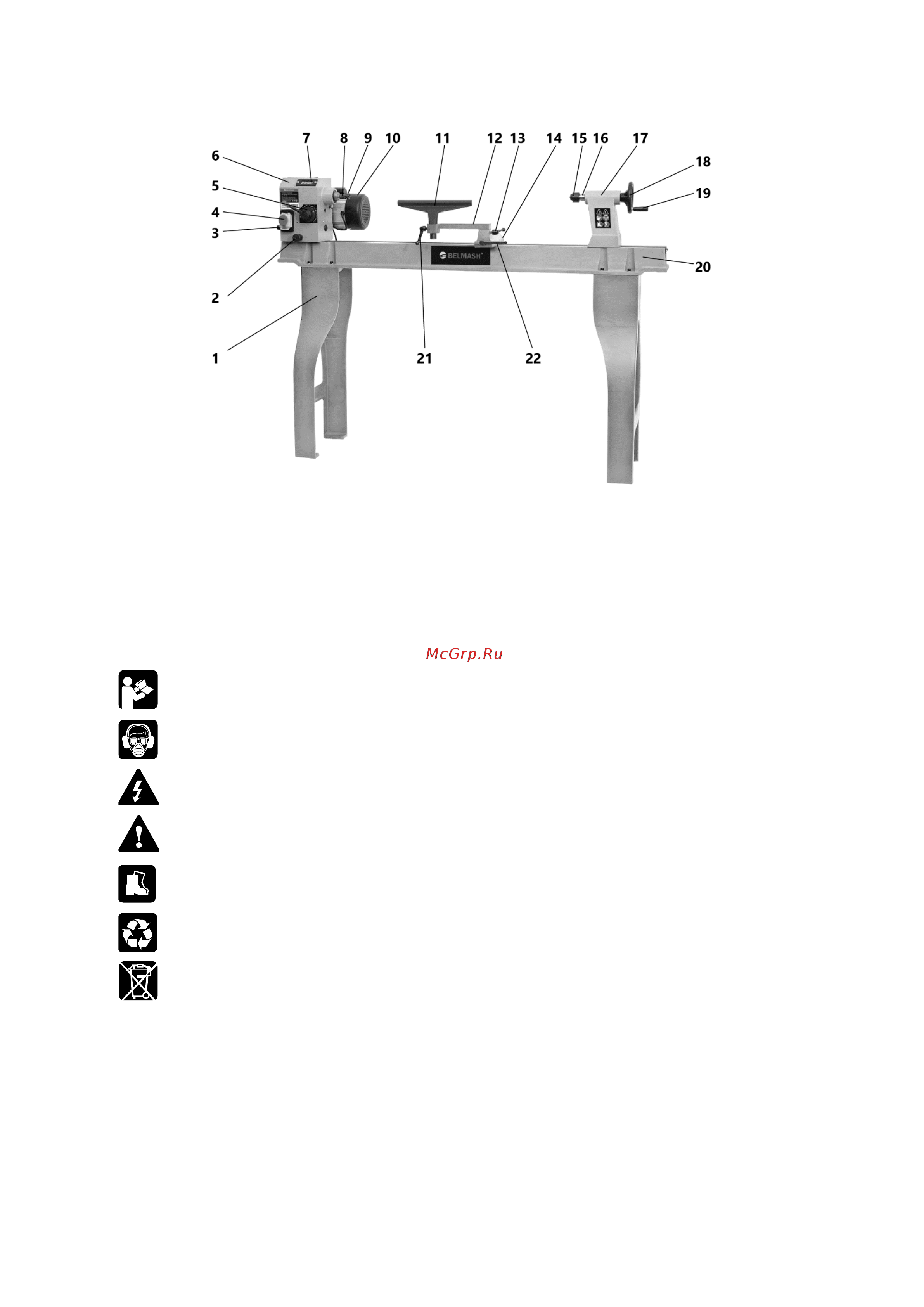

Рисунок 1.

1 – опора, 2 – плунжер, 3 – рукоятка фиксации положения передней бабки, 4 – выключатель, 5 – рукоятка регулировки

частоты вращения шпинделя, 6 – передняя бабка, 7 – табло оборотов шпинделя, 8 – шпиндель, 9 – поводковый патрон,

10 – электродвигатель, 11 – подручник, 12 – поворотное удлинение основания подручника, 13 – рукоятка-фиксатор

положения удлинения основания подручника, 14 – основание подручника, 15 – вращающийся центр, 16 – пиноль задней

бабки, 17 – задняя бабка, 18 – маховик задней бабки, 19 – рукоятка маховика, 20 – станина, 21 – рукоятка-

фиксатор

положения основания подручника, 22 – рукоятка-фиксатор положения подручника

1.4 Графические символы

Внимательно прочтите инструкцию по эксплуатации перед использованием станка.

При работе на станке пользуйтесь средствами защиты органов слуха, зрения, дыхания.

Опасность поражения электрическим током.

Опасность получения травмы или повреждения узлов станка в случае несоблюдения

указаний техники безопасности.

Используйте специальную обувь.

Станок и его упаковка подлежат вторичной переработке (рециклированию).

Для предотвращения негативного воздействия на окружающую среду, при

прекращении использования станка (истечении срока службы) и непригодности

к дальнейшей эксплуатации, станок подлежит разборке и сдаче в приемные пункты по

вторичной переработке металлолома и пластмасс.
