УСТРОЙСТВО БЕНЗИНОВОЙ ГАЗОНОКОСИЛКИ
Устройство бензиновой газонокосилки PT 520

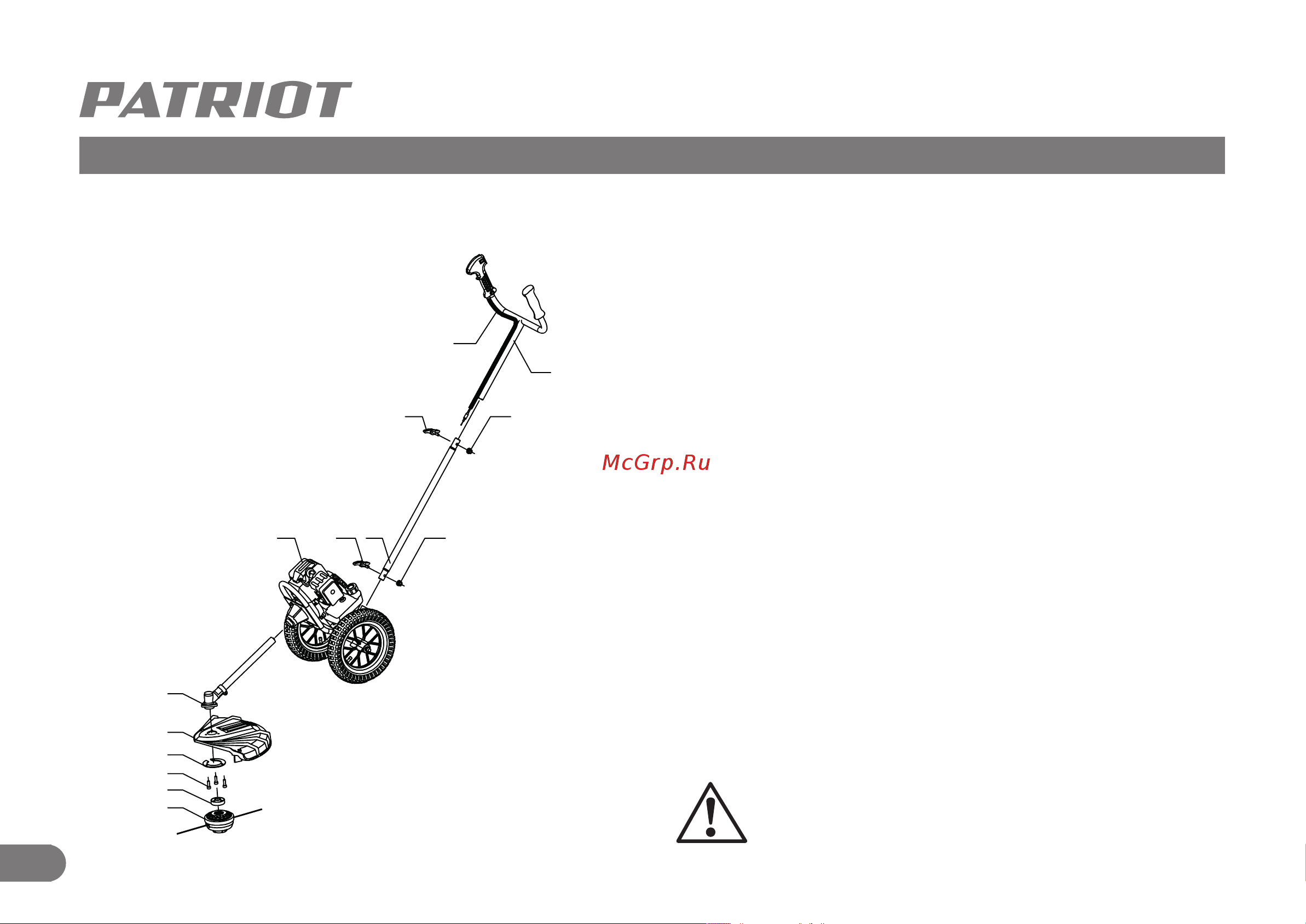

Рис. 1
1. Триммерная катушка
2. Проставка
3. Болты крепления
4. Фиксирующее кольцо
5. Защитный кожух
6. Редуктор
7. Двигатель
8. Фиксатор
9. Нижняя штанга
10. Гайка
11. Верхняя штанга
12. Кабель
ВНИМАНИЕ! Внешний вид и устройство изделия мо-
гут отличаться от представленных в инструкции.
1
2
3
4
5
6
78
81 0
11
12
91 0
