- установить крышку распред коробки.

- установить торцевую крышку.

Располагайте кабель электрической сети так, чтобы он

не был расположен на корпусе электрообогревателя.

Средства отключения должны быть встроены в стацио-

нарную проводку в соответствии с правилами по монтажу.

ВНИМАНИЕ! после выполнения внутренней проводки

под съемной крышкой не допускается касания проводами кабеля

металлических частей.

ЗАПРЕЩАЕТСЯ:

- использовать в качестве заземления водопроводные

трубы и/или радиаторы.

- подключать провода электрической сети и включать

напряжение при неисправном потолочном креплении или

дефекте металлических подвесов на корпусе изделия.

6.6 Подводящие провода из меди должны иметь сечение ука-

заны в Таблица 1.

Диаметр сетевого кабеля вместе с изоляцией должен быть

12-15 мм.

Последовательность монтажа электрообогревателя:

Нанести разметку на потолке согласно рис. 3

Модель А, мм В, мм

AR-11 80 1150

AR-14 80 1150

AR-20 130 1150

AR-28 130 1150

AR-40 220 1150

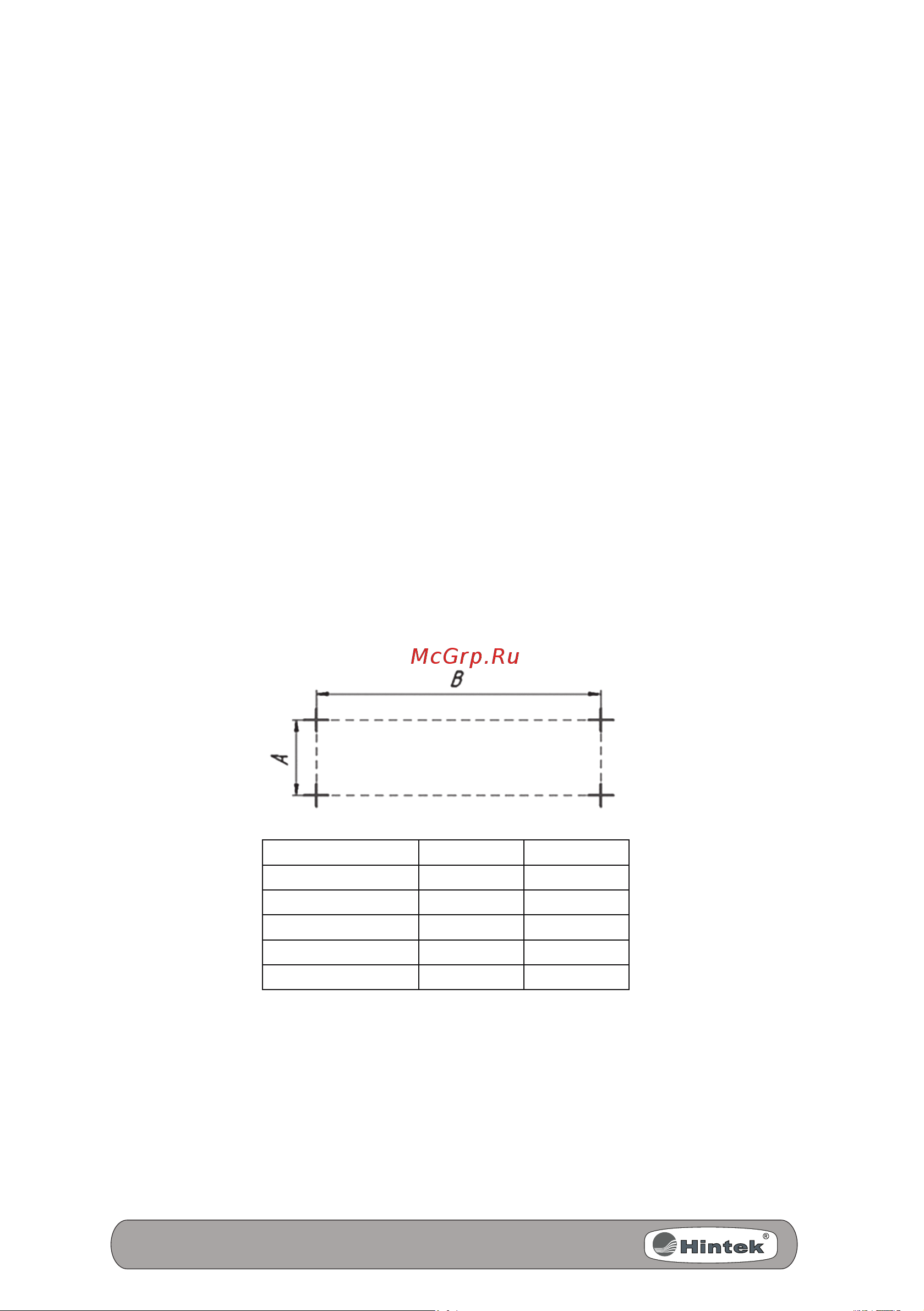

Рисунок 3. Разметка на потолке

Просверлить по разметке перфоратором отверстия

диаметром 10 мм.

Установить анкерные болты с крючком 10х50.

В корпусе обогревателя в верхней части имеются 4 места

для крепления в виде пары прямоугольных отверстий, в которые
