обеспечивающее надежную фиксацию.

Сопротивление заземления контура здания

должно подтверждаться испытаниями, проводимыми

специализированными организациями, с оформлением протокола,

установленной формы.

Порядок подключения питающего кабеля к электро-

обогревателю:

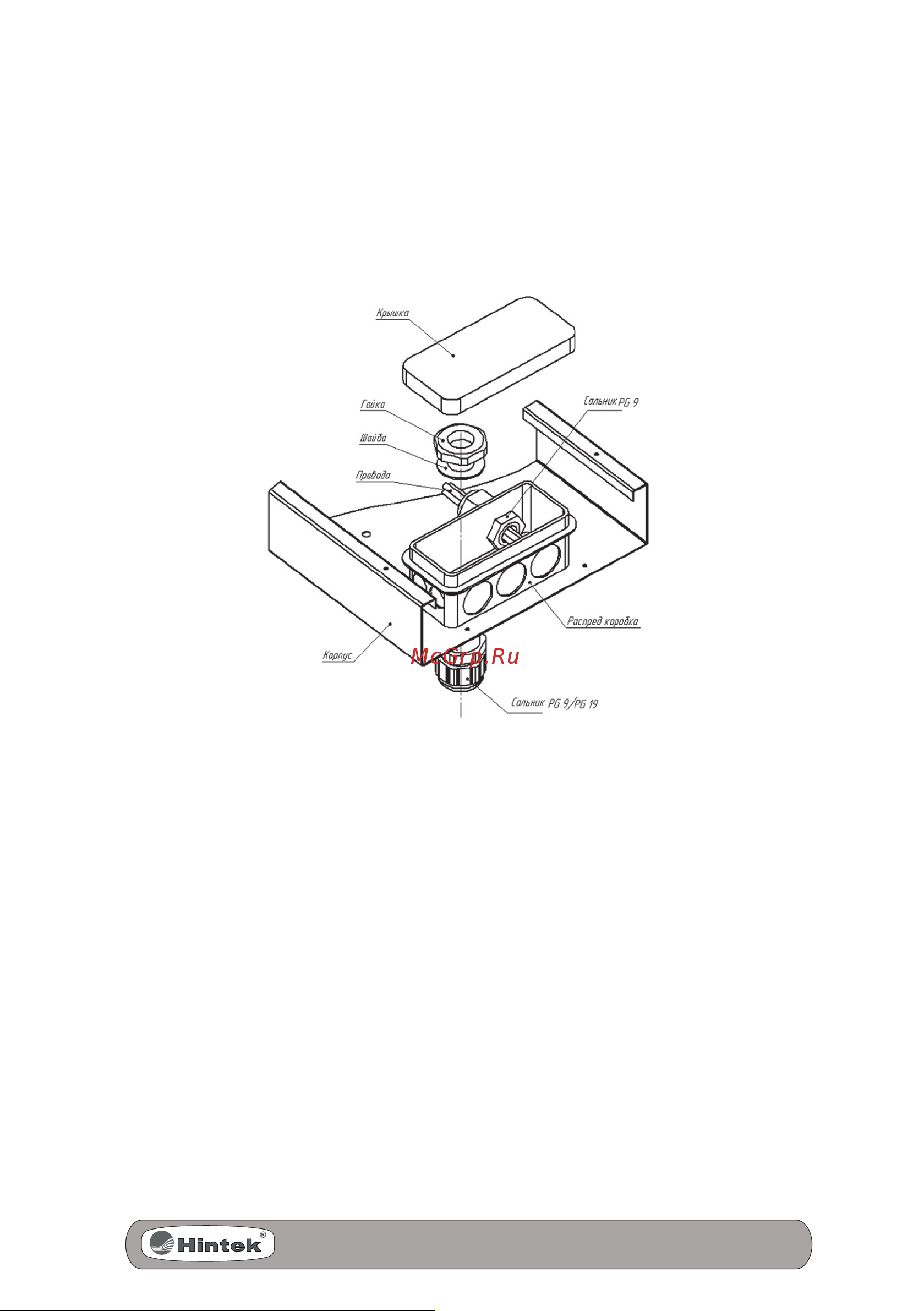

Рисунок 2. Схема установки сальника.

- снять торцевую крышку со стороны отверстия на корпусе

- снять крышку распред коробки. - установить сальник

проходной (для AR-11/14/20/28 - PG 9; для AR-40 - PG 19;

уплотнительная резиновая шайба должна быть установлена с

внутренней части распред коробки), прижать гайкой (с внутренней

части распред коробки) согласно рис. 3

- продеть питающий кабель через сальник проходной (для

AR-11/14/20/28 - PG 9; для AR-40 - PG 19)

- подключить питающий кабель согласно схеме и маркировки,

согласно рис. 4, 5.

Провод заземления подходящий к колодки клемной желто-

зеленого цвета!

- подтянуть уплотняющие гайки сальников PG 19 и PG 9

(для обеспечения герметизации ввода и выхода проводки

из распред коробки).
