Максимальный момент затягивания резьбового соединения при установке резьбовых шпилек

в бетон:

Шпилька 6 мм Шпилька 8 мм Шпилька 10 мм

9 Н 14 Н 18 Н

Примечание - Превышение момента затягивания недопустимо

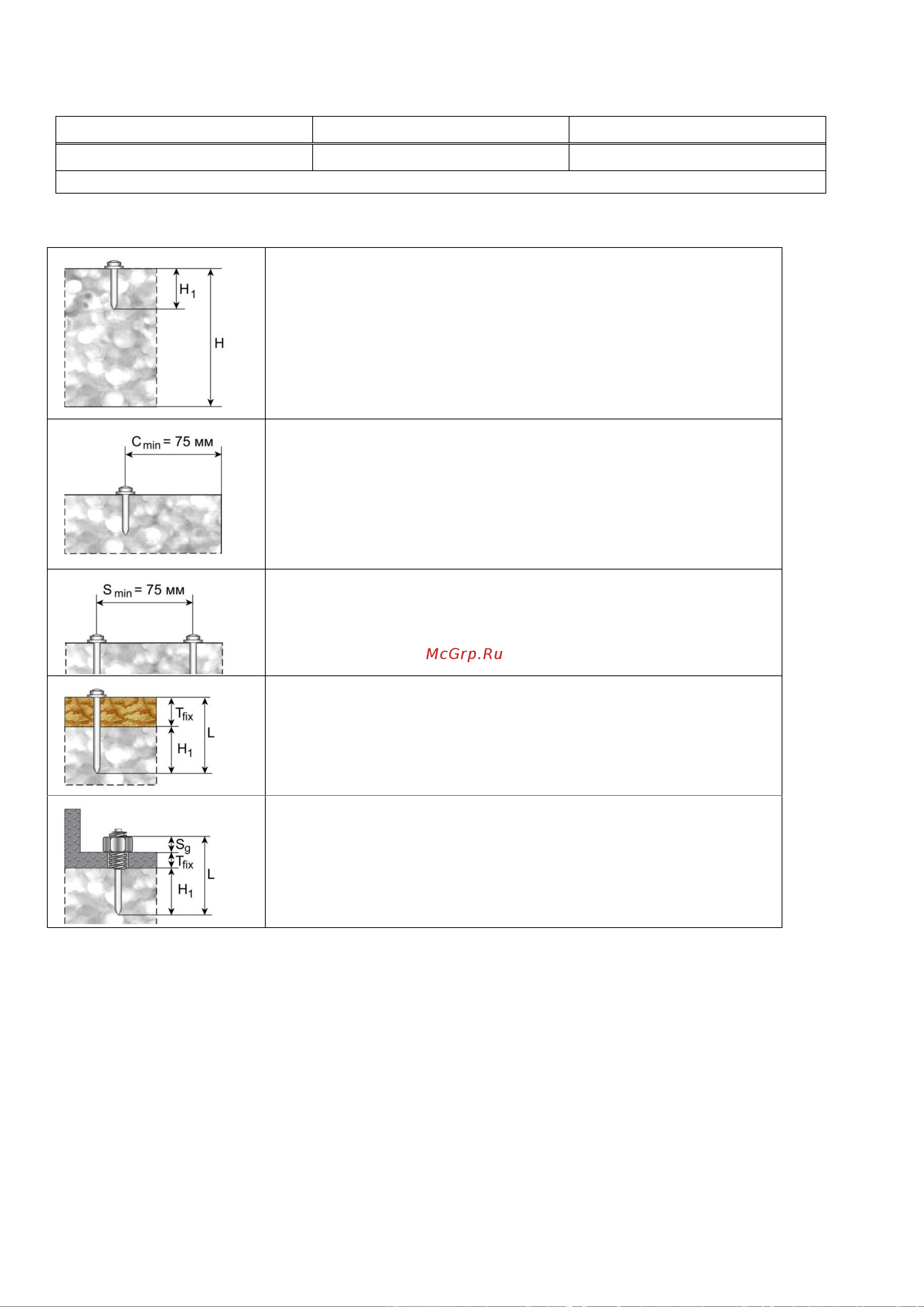

Параметры установки дюбеля в бетоне и кирпиче:

ТОЛЩИНА МАТЕРИАЛА ОСНОВАНИЯ.

- Толщина основания H должна как минимум в 3 раза

превышать длину заглубления дюбеля H

- Не рекомендуется применение в бетонное основание

толщиной менее 100 мм.

РАССТОЯНИЕ ОТ КРАЯ.

- Не рекомендуется установка дюбеля ближе 75мм от края

во избежание растрескивания основания.

- Меньшее краевое расстояние допустимо в отдельных

случаях при обязательном предварительном тестировании.

МЕЖОСЕВОЕ РАССТОЯНИЕ.

-Минимальное расстояние S

min

от точки монтажа до края

базового основания 75 мм. Несоблюдение параметра может

вызвать раскалывания бетона или кирпича.

ПОДБОР ДЛИНЫ ДЮБЕЛЯ.

- Для определения оптимальной длины дюбеля L

необходимо к длине заглубления H

(ок.25мм) прибавить

толщину прикрепляемой детали T

fix

-В случае использования резьбовой шпильки, необходимо

при расчете длины резьбовой части учитывать толщину

гайки и шайбы S

, которыми будет закреплена деталь.

4.4.2 Применение в стальных рабочих поверхностях

Максимальная несущая способность достигается при правильно установленном дюбеле. Для

снижения риска неправильного захода одиночного дюбеля необходимо крепление на группу

дюбелей.

Технология прямого монтажа применима только при статичных нагрузках.

Приведенные расчетные нагрузки относятся к стали Ст3 с учетом полностью заглубленного

дюбеля в основание.

В случаях установки дюбелей в сталь более высокой прочности, при неполном заглублении

дюбеля необходимо произвести тестовую установку для выявления реальной нагрузочной

способности.
