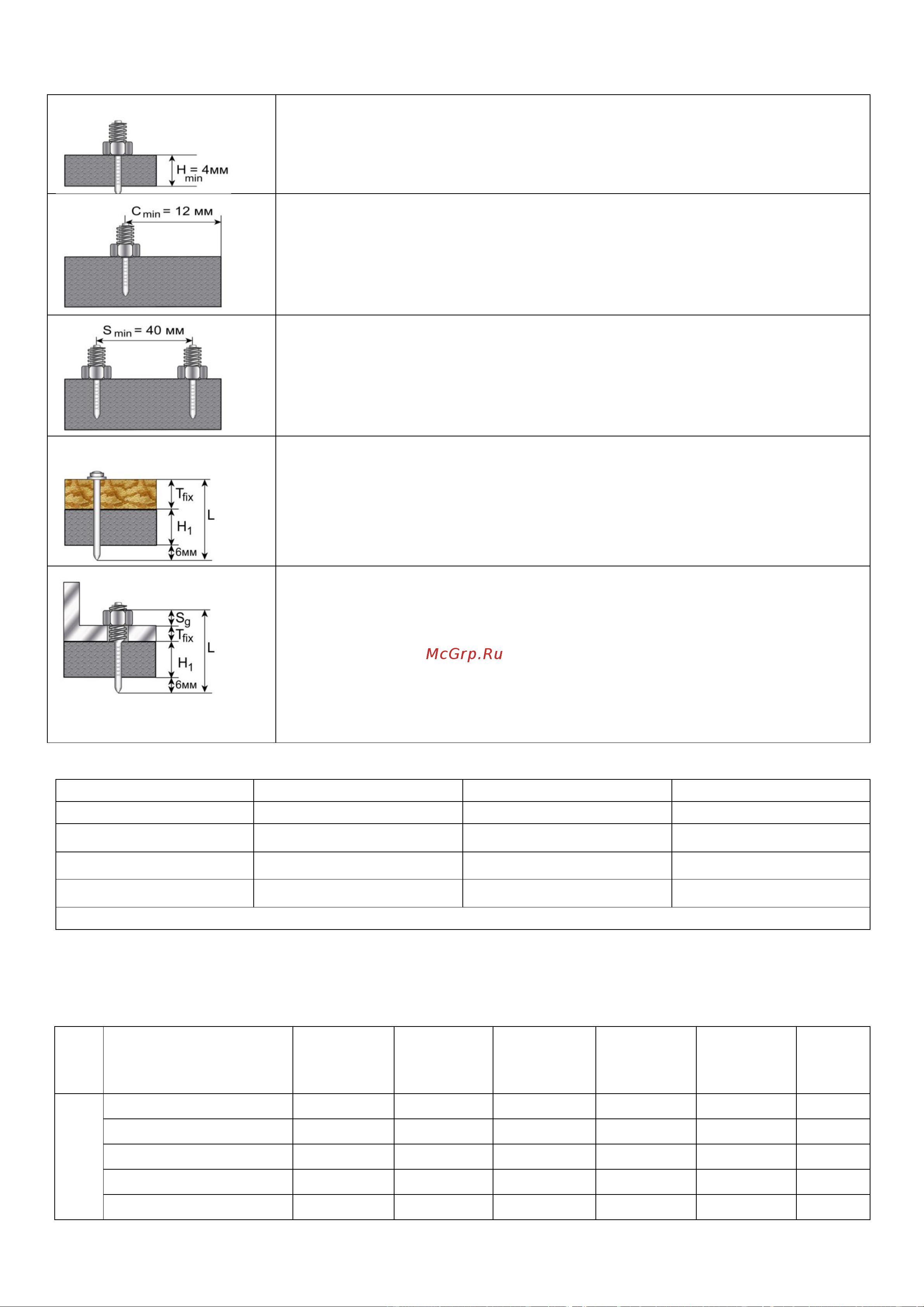

Параметры установки дюбеля в стальных рабочих поверхностях:
ТОЛЩИНА МАТЕРИАЛА ОСНОВАНИЯ.
Толщина H стального основания должна быть не менее 4мм.
РАССТОЯНИЕ ОТ КРАЯ.
Минимальное расстояние C от края при монтаже дюбеля в стальное
основание должно быть не менее 12мм
МЕЖОСЕВОЕ РАССТОЯНИЕ.
Не рекомендуется монтаж дюбелей ближе 40мм друг от друга при
монтаже в сталь. Межосевое расстояние – S.
ПОДБОР ДЛИНЫ ДЮБЕЛЯ.
Для определения оптимальной длины дюбеля L необходимо к толщине
H
1
стального основания прибавить минимум 6мм, на которые дюбель
должен выйти из основания, пройдя насквозь. Затем необходимо
прибавить толщину T
fix
прикрепляемой детали.
В случае использования резьбовой шпильки, необходимо при расчете
длины резьбовой части учитывать толщину гайки и шайбы S
g
,
которыми будет закреплена деталь.
Очень важно правильно подобрать длину стержня резьбовой шпильки.
Она не должна быть намного больше, чем сумма толщины стального
основания плюс 6мм. В случае применения стержня большей длины
дюбель, проходя через основание, полируется, насечка исчезает, и
нагрузочная способность дюбеля значительно снижается.
Максимальный момент затягивания резьбового соединения при установке резьбовых шпилек в сталь:
Толщина стали Шпилька 6 мм Шпилька 8 мм Шпилька 10 мм
4 мм 9 Н 14 Н 18 Н
5 мм 18 Н 22 Н 27 Н
6 мм 27 Н 36 Н 45 Н
8 мм 36 Н 45 Н 54 Н
Примечание – Превышение момента затягивания недопустимо
5 Патроны
В пистолете для различных видов работ используют строительные патроны. Каждый патрон,
снабжен цветовым идентификатором. Выбор патрона производится в соответствии с таблицей :
Калибр
Цветовая
маркировка
индекс
Мощность
Дж
Кладка
оштукату-
ренная
Кладка
кирпичная
Бетон
средней
прочности
Бетон
высокой
прочности
Сталь
.27 (6,8х18)
Д1 Зеленый 293-370 х х
Д2 Желтый 370-457 х х х
Д3 Синий 457-574 х х х
Д4 Красный 574-703 х х
Д5 Черный 703-846 х х
14
