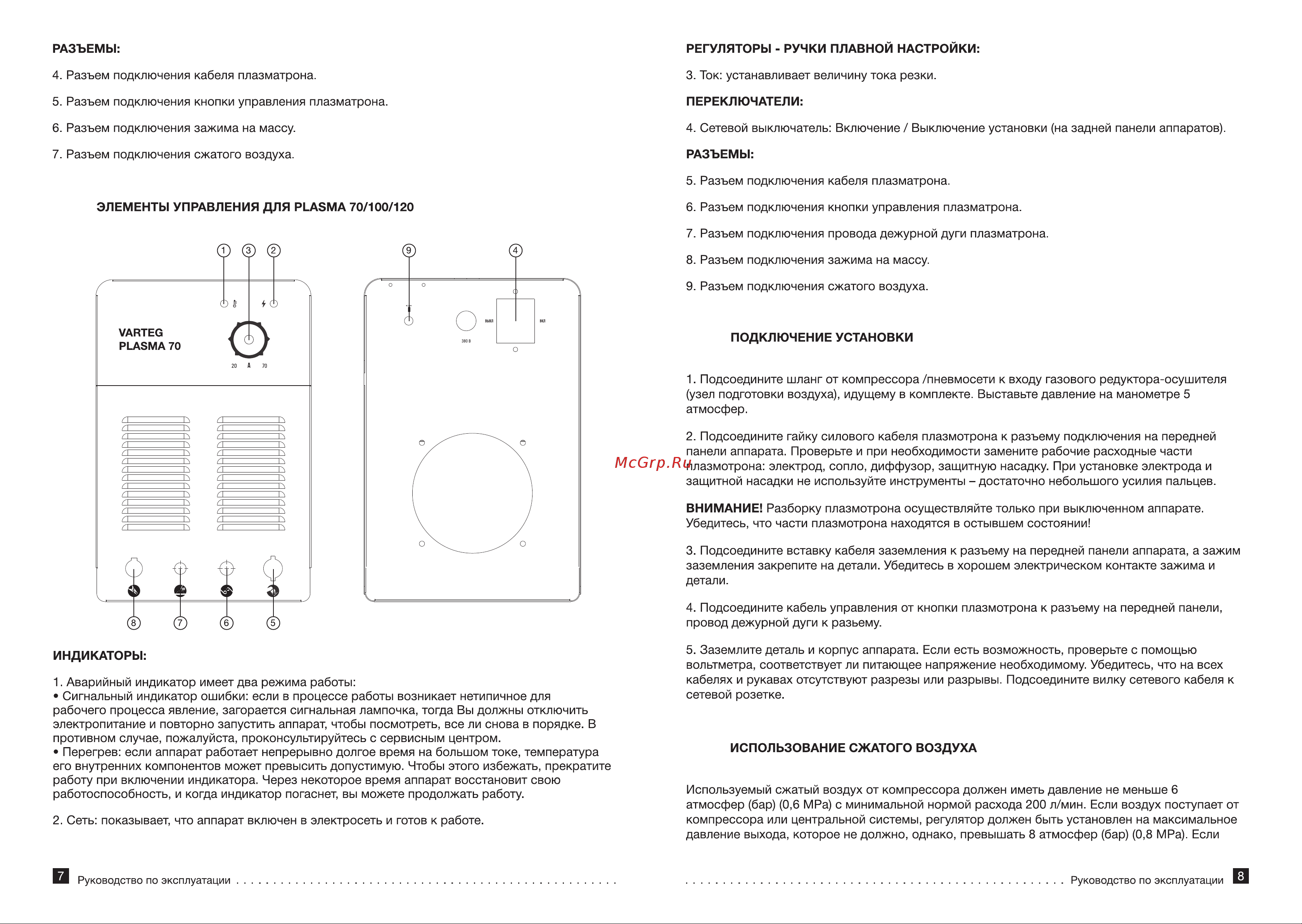

РАЗЪЕМЫ РЕГУЛЯТОРЫ РУЧКИ ПЛАВНОЙ НАСТРОЙКИ 4 Разъем подключения кабеля плазматрона 3 Ток устанавливает величину тока резки 5 Разъем подключения кнопки управления плазматрона ПЕРЕКЛЮЧАТЕЛИ 6 Разъем подключения зажима на массу 4 Сетевой выключатель Включение Выключение установки на задней панели аппаратов 7 Разъем подключения сжатого воздуха РАЗЪЕМЫ 5 Разъем подключения кабеля плазматрона ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ДЛЯ PLASMA 70 100 120 6 Разъем подключения кнопки управления плазматрона 7 Разъем подключения провода дежурной дуги плазматрона 8 Разъем подключения зажима на массу 9 Разъем подключения сжатого воздуха ПОДКЛЮЧЕНИЕ УСТАНОВКИ 1 Подсоедините шланг от компрессора пневмосети к входу газового редуктора осушителя узел подготовки воздуха идущему в комплекте Выставьте давление на манометре 5 атмосфер 2 Подсоедините гайку силового кабеля плазмотрона к разъему подключения на передней панели аппарата Проверьте и при необходимости замените рабочие расходные части плазмотрона электрод сопло диффузор защитную насадку При установке электрода и защитной насадки не используйте инструменты достаточно небольшого усилия пальцев ВНИМАНИЕ Разборку плазмотрона осуществляйте только при выключенном аппарате Убедитесь что части плазмотрона находятся в остывшем состоянии 3 Подсоедините вставку кабеля заземления к разъему на передней панели аппарата а зажим заземления закрепите на детали Убедитесь в хорошем электрическом контакте зажима и детали 4 Подсоедините кабель управления от кнопки плазмотрона к разъему на передней панели провод дежурной дуги к разьему ИНДИКАТОРЫ 1 Аварийный индикатор имеет два режима работы Сигнальный индикатор ошибки если в процессе работы возникает нетипичное для рабочего процесса явление загорается сигнальная лампочка тогда Вы должны отключить электропитание и повторно запустить аппарат чтобы посмотреть все ли снова в порядке В противном случае пожалуйста проконсультируйтесь с сервисным центром Перегрев если аппарат работает непрерывно долгое время на большом токе температура его внутренних компонентов может превысить допустимую Чтобы этого избежать прекратите работу при включении индикатора Через некоторое время аппарат восстановит свою работоспособность и когда индикатор погаснет вы можете продолжать работу 2 Сеть показывает что аппарат включен в электросеть и готов к работе Руководство по эксплуатации 5 Заземлите деталь и корпус аппарата Если есть возможность проверьте с помощью вольтметра соответствует ли питающее напряжение необходимому Убедитесь что на всех кабелях и рукавах отсутствуют разрезы или разрывы Подсоедините вилку сетевого кабеля к сетевой розетке ИСПОЛЬЗОВАНИЕ СЖАТОГО ВОЗДУХА Используемый сжатый воздух от компрессора должен иметь давление не меньше 6 атмосфер бар 0 6 МРа с минимальной нормой расхода 200 л мин Если воздух поступает от компрессора или центральной системы регулятор должен быть установлен на максимальное давление выхода которое не должно однако превышать 8 атмосфер бар 0 8 МРа Если Руководство по эксплуатации Е
