УПРАВЛЕНИЕ / РАБОТА СИСТЕМЫ

УПРАВЛЕНИЕ

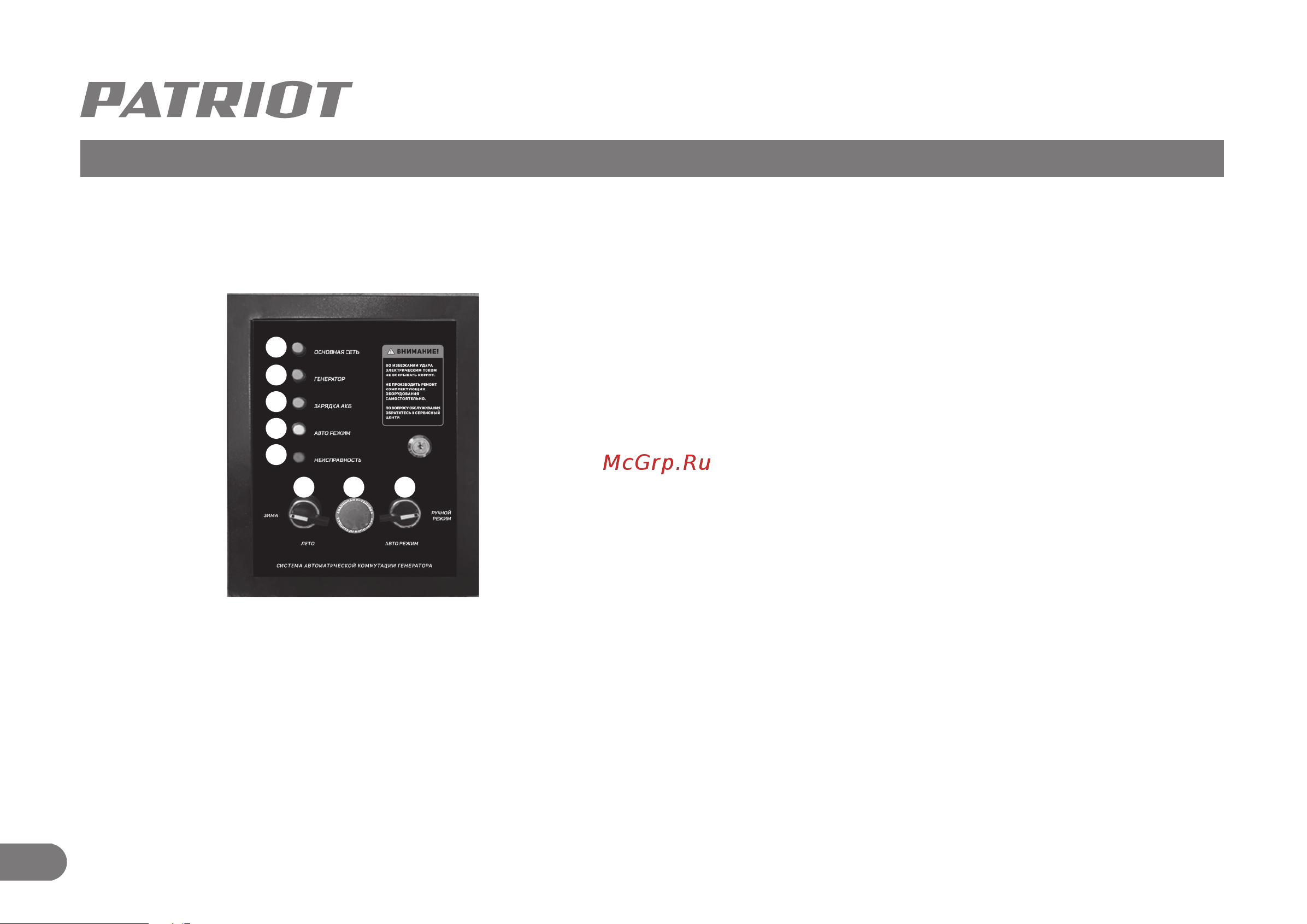

На передней панели щитка коммутации и управления вынесены

органы управления и индикации режимов работы (Рис. 2).

1. Переключатель в автоматический режим

2. Кнопка аварийной остановки (нажать для остановки, повернуть для

разблокирования)

3. Переключатель режимов зима/лето (см. алгоритм работы)

4. Лампа индикации наличия напряжения основной электрической сети.

5. Лампа индикации наличия напряжения на выходе генераторной установки.

6. Лампа индикации заряда аккумуляторной батареи

7. Лампа индикации автоматического режима.

8. Лампа индикации ошибки.

РАБОТА СИСТЕМЫ

1. Автоматический режим отключен. При отключенном авто-

матическом режиме не происходит контроль наличия сетевого

напряжения.

2. Автоматический режим включен (горит контрольная лампа

7). В автоматическом режиме работы блок автоматики непре-

рывно контролирует наличие сетевого напряжения. При

наличии напряжения горит контрольная лампа (4), питание

всех подключенных потребителей в этом случае происхо-

дит от основной сети питания.

При выходе сетевого напряжения за рабочий диапазон, гаснет

контрольная лампа (4) и контроллер автоматики подает сиг-

нал на запуск двигателя генераторной установки. В случае

успешного запуска двигателя и появлении напряжения на вы-

ходе генераторной установки загорается контрольная лампа (3).

Через некоторое время (см.табл. алгоритм работы автоматики)

контроллер автоматики переключает силовой контактор, и

питание потребителей начинает поступать от генераторной

установки. При восстановлении сетевого напряжения кон-

троллер переключает питание потребителей на основную

сеть питания. Через некоторое время (см.табл. алгоритм работы

автоматики), необходимое для охлаждения двигателя после

интенсивной работы под нагрузкой, контроллер автоматики

подает сигнал на остановку двигателя. Генератор остановится

и продолжит находиться в режиме готовности.

Рис. 2
