11
10. Установите рычаг коробки передач:
• проденьте рычаг переключения пере-
дач в выемку кронштейна, и вставь-
те его в отверстие коробки пере-
ключения передач. Затем закрепите
шплинтом 3,2×16. Рычаг переключе-
ния передач будет находиться в ней-
тральном положении.
• Установите стопорную накладку на
ручку переключения передач, по-
ставьте ее в положение «2 передача
вперед» – стопорная накладка подой-
дет к основанию, – затем закрепите
болтами.
РЕГУЛИРОВКА ТРОСА
СЦЕПЛЕНИЯ
Измерьте свободный ход рычага сце-
пления (Рис.5). Свободный ход должен
быть: 3-8 мм на конце рычага.
Если ход троса сцепления не соответству-
ет рекомендациям, ослабьте стопорную
гайку (1) и закрутите или выкрутите регу-
лировочный болт (2) при необходимости.
1
2
3-8 мм

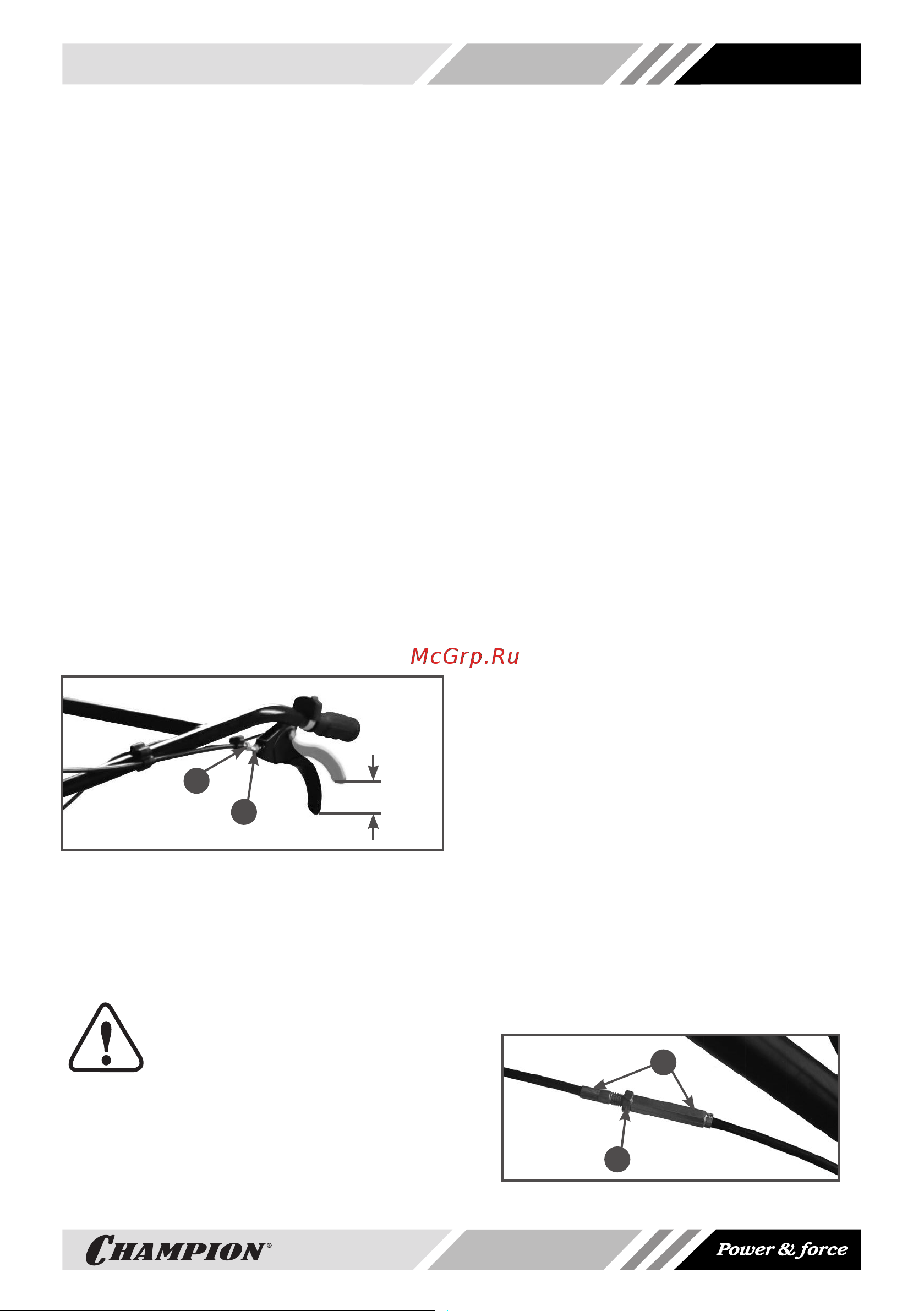

Рис. 5 Регулировка свободного хода
1. Стопорная гайка
2. Регулировочный болт
После регулировки, затяните стопорную
гайку. Затем запустите двигатель и про-
верьте работу рычага сцепления.
ВНИМАНИЕ!
Правильная регулировка тро-
са сцепления обеспечивает
плавное включение вращения
фрез (колес) и обеспечивает неподвиж-
ность фрез (колес) на холостом ходу.
Неправильная регулировка троса мо-
жет привести к выходу мотоблока из
строя и не подлежит ремонту по га-
рантии.
По истечении некоторого времени экс-
плуатации рабочие характеристики
сцепления понижаются из-за износа
выжимной втулки сцепления и вилки
выключения сцепления. Отрегулируйте
трос сцепления.
Примечание:
1. Возьмитесь за рычаг сцепления 13
(Рис.1) нажмите и отпустите его 2-3
раза, чтобы включить сцепление.
Если включить сцепление не получа-
ется, проверьте регулировку свобод-
ного хода рычага.
2. Окончательная проверка сцепления
производится после проверки рабо-
тоспособности мотоблока. Для этого
запустите двигатель, нажмите на сце-
пление, установите рычаг переключе-
ния передач в положение 1 и проверь-
те работу рычага сцепления.
3. Если после нескольких регулировок
сцепление не включается, значит,
вилка выключения сцепления или вы-
жимная втулка стерлись очень сильно.
Мотоблок следует отправить в сервис-
ный центр на замену вилки и втулки.
Запрещается снимать сцепление, если у
вас нет специальных навыков и знаний, в
противном случае, можно повредить сце-
пление и сам мотоблок.
РЕГУЛИРОВКА ТРОСА ГАЗА
Для удлинения троса необходимо ос-
лабить контргайку (А) и раскрутить со-
единительную муфту троса (В). Для того
чтобы укоротить трос, соединительную
муфту необходимо закрутить. После
установки нужной длины троса, необхо-
димо затянуть контргайку (Рис.6).
A
B
Рис. 6 Регулировка длины троса
