Champion BC1193 (9 л.с., ширина 110 см, 6 л) [12/30] Регулировка троса реверса
![Champion BC1193 [12/30] Регулировка троса реверса](/views2/1401737/page12/bgc.png)
12
РЕГУЛИРОВКА ТРОСА РЕВЕРСА
При обнаружении неисправности задне-
го хода мотоблока необходимо отрегули-
ровать трос реверса (См. раздел «Регу-
лировка троса сцепления»).
Примечание:
1. Нажмите на рычаг реверса 9 (Рис.1)
и отпустите его 2-3 раза, чтобы вклю-
чить передачу. Если включить пере-
дачу не получается, изменяйте по-
ложение рычага, пока передача не
включится,
2. Во время движения мотоблока от-
пустите рычаг реверса: реверсный
механизм должен вернуться в перво-
начальное положение без появления
ненормального звука в коробке пере-
дач, в противном случае может про-
изойти повреждение шестерен.
СБОРКА ФРЕЗ
Вместо колес на мотоблок можно уста-
новить фрезы (входят в комплект по-
ставки). Фрезы используются вместе с
сошником.
Сошник обеспечивает различную глуби-
ну обработки почвы. Если Вы устанавли-
ваете сошник слишком глубоко в почву,
движение мотоблока замедлится, и глу-
бина культивирования увеличится. Под-
нимая сошник, Вы увеличите скорость,
но культивирование будет более поверх-
ностное. Правильная установка глубины
сошника зависит от состава почвы.
В случае возникновения необходимости
использования фрез, демонтируйте ко-
леса, прикрепите шестигранные пере-
ходники с обоих концов шестиугольного
вала рабочей части и прикрепите их бол-
тами М8×55.
1. Установите ножи фрез на кронштей-
ны осей фрез (ножи должны быть
установлены лезвием по ходу культи-
вации) Рис. 7.
2. Закрепите ножи на кронштейне при
помощи гаек и шайб.
3. Повторите операции 1,2 на других
кронштейнах.
4. Установите фрезы на выходной вал
редуктора, закрепите пальцами и
шплинтами.
В целях обеспечении безопасности при-
крепите правый и левый защитные щит-
ки. Глубина культивации может изме-
няться посредством регулировки высоты
сошника, выбора скорости и угла атаки.

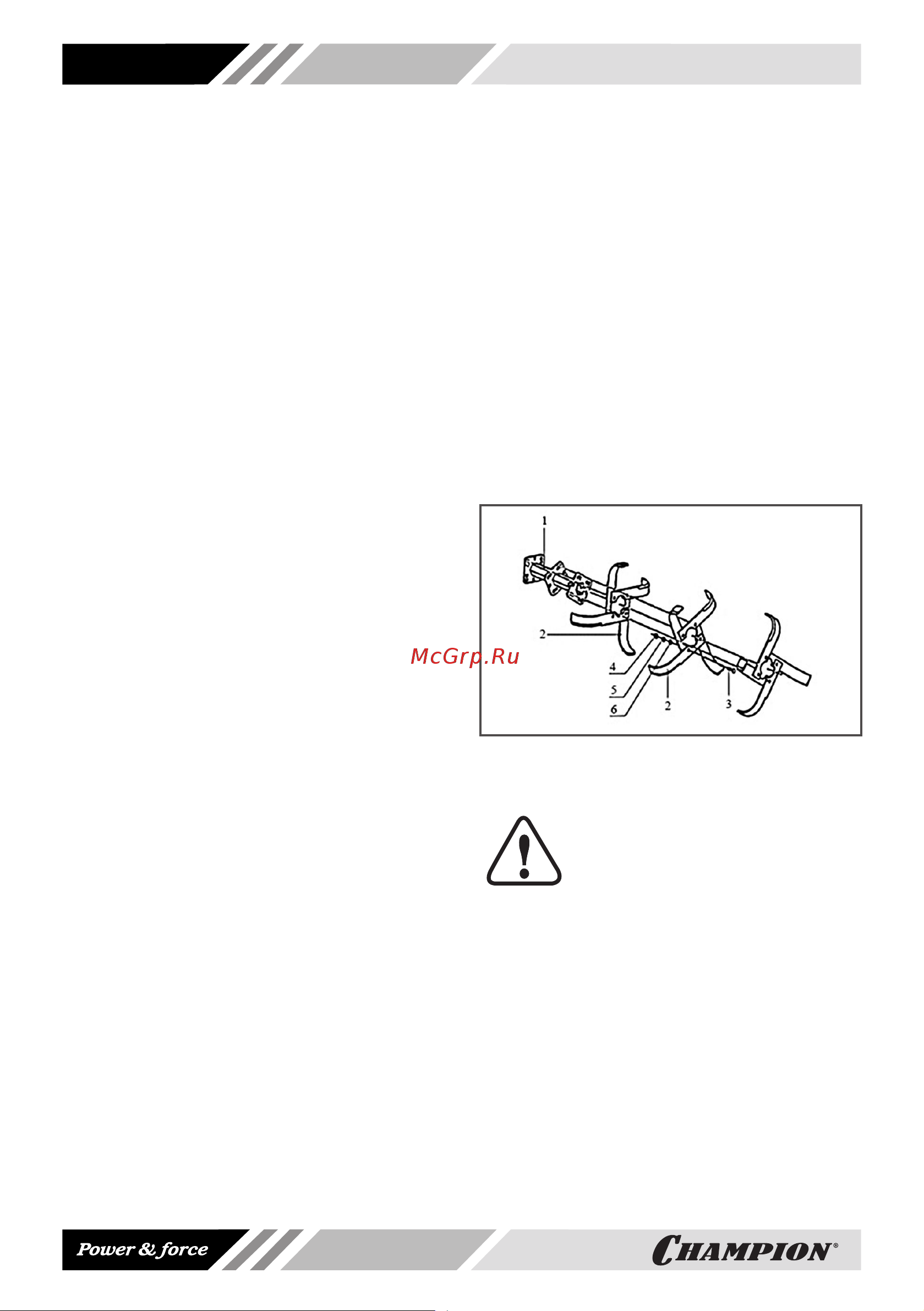

Рис.7 Сборка фрез
1. Ось фрезы 2. Ножи фрезы 3. Болт 4. Гайка
5. Пружинная шайба 6. Шайба
ВНИМАНИЕ!
Запрещается устанавливать
дополнительное рабочее обо-
рудование диаметром более
300 мм и шириной захвата более 1100 мм.
