7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

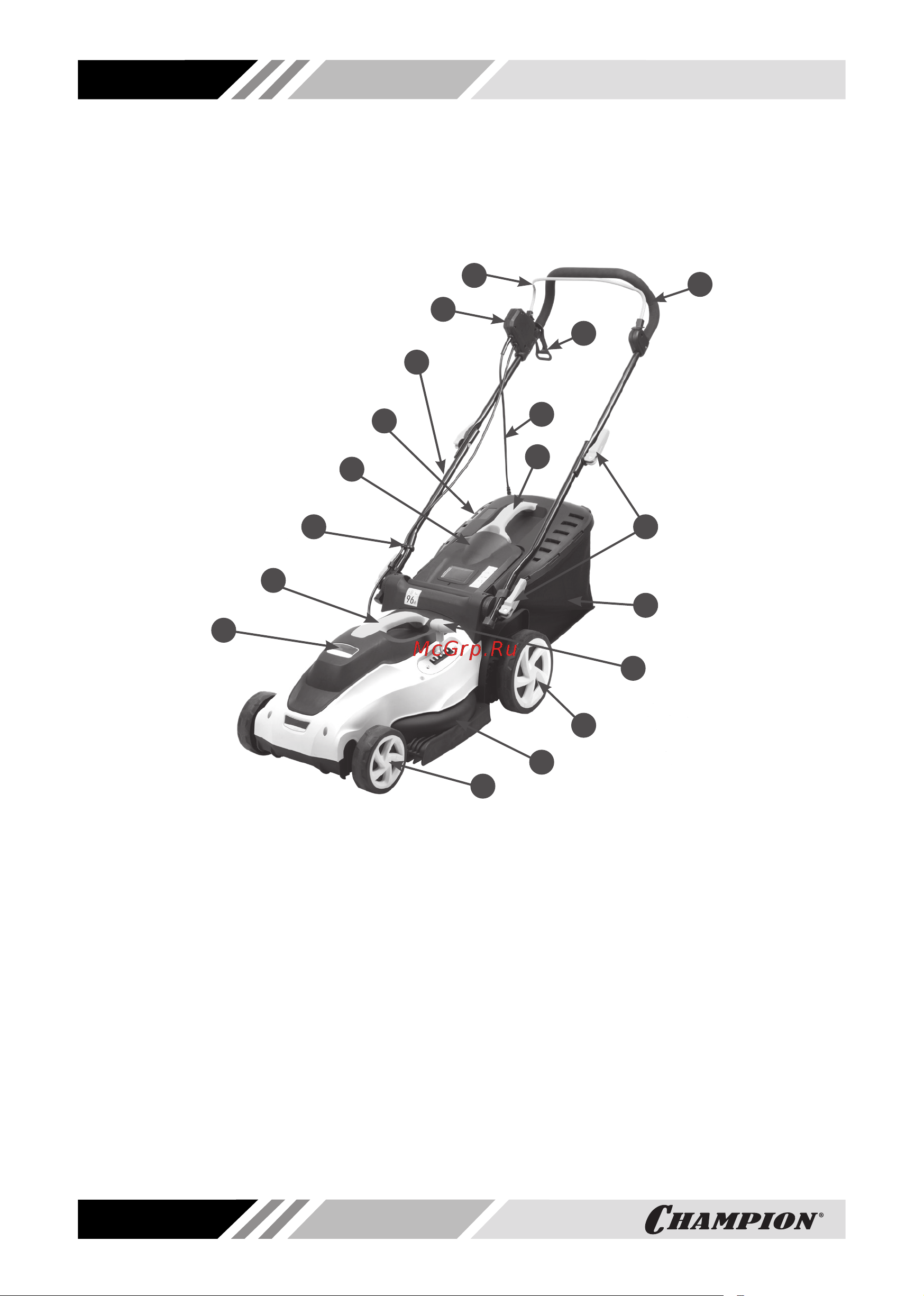

Расположение основных узлов и органов управления показано на Рис. 1.

Рис. 1 Основные узлы и органы управления газонокосилки

1. Рукоятка рабочая верхняя часть

2. Кронштейн крепления удлинителя

3. Кабель включения с вилкой

4. Ручка травосборника

5. Рычаг фиксатора крепления рукоятки

6. Травосборник

7. Рычаг регулировки высоты скашивания

8. Колесо заднее

9. Корпус (дека) газонокосилки

10. Колесо переднее

11. Корпус двигателя

12. Ручка транспортировочная

13. Фиксатор кабеля включения

14. Крышка деки задняя

15. Индикатор заполнения травосборника

16. Рукоятка рабочая нижняя часть

17. Блок выключателя

18. Рычаг выключателя

ПРИНЦИП РАБОТЫ ГАЗОНОКОСИЛКИ

Крутящий момент от вращающегося якоря электродвигателя передается на выходной

вал привода ножа через шестерёнчатую передачу. При вращении ножа его лопастями

создаётся мощный воздушный поток в направлении от нижней части деки к задней.

Трава, поднятая воздушным потоком, срезается лезвиями вращающегося ножа и за-

тем вместе с воздушным потоком выбрасывается в травосборник. Конечная высота

травы газона достигается за счет регулировки высоты скашивания.
