11

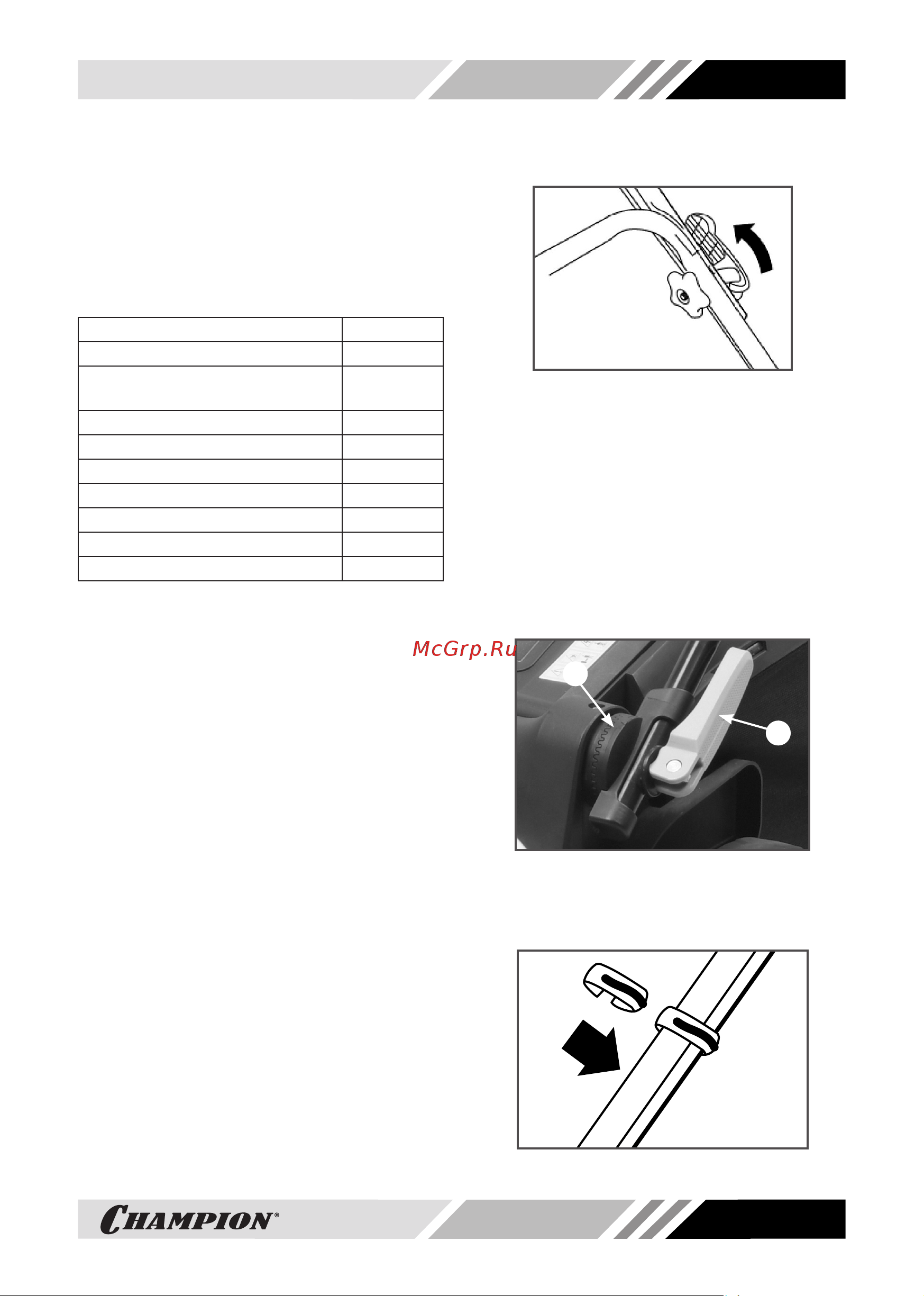

8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность газонокосилки приведена
в Таблице 1.
ТАБЛИЦА 1. Комплектность*
газонокосилки
Наименование Кол-во
Газонокосилка 1 шт.
Рукоятка рабочая верхняя
часть
1 шт.
Руководство по эксплуатации 1 шт.
Ручка травосборника 1 шт.
Травосборник верхняя часть 1 шт.
Травосборник нижняя часть 1 шт.
Фиксатор кабеля включения 1 шт.
Фиксатор крепления рукоятки 2 к-та
Кронштейн кабеля** 1 шт.
(*) Производитель оставляет за собой пра-
во без предварительного уведомления
вносить изменения в комплектность
(**) Установлен на верхней части рабочей
рукоятки
Газонокосилка поставляется в практиче-
ски собранном состоянии.
Для сборки устройства выполните следу-
ющее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор-
гующую организацию, где приобрели
устройство.
2. Установите нижнюю часть рабочей
рукоятки в рабочее положение.
3. Совместите верхнюю и нижнюю ча-
сти рукоятки так, чтобы совпали от-
верстия и соедините их при помощи
эксцентриковых фиксаторов (Рис. 2).
Рис. 2 Соединение верхней
и нижней части рукоятки
4. Установите требуемую высоту руко-
ятки при помощи зубчатого основания
рукоятки 1 (Рис. 3). Для этого отвер-
ните рычаг эксцентрикового фикса-
тора 2, отсоедините основание 1 от
корпуса газонокосилки и установите
его в требуемое положение, затем за-
верните рычаг 2 (Рис. 3). Повторите
действия со вторым основанием ру-
коятки.
2
1
Рис. 3 Установка высоты рабочей рукоятки
1. Основание рукоятки 2. Рычаг фиксатора
5. Закрепите кабель включения фикса-
тором (Рис. 4).
Рис. 4 Крепления кабеля включения
