6. Соберите травосборник. Для этого:

• Установите ручку травосборника

(Рис. 5).

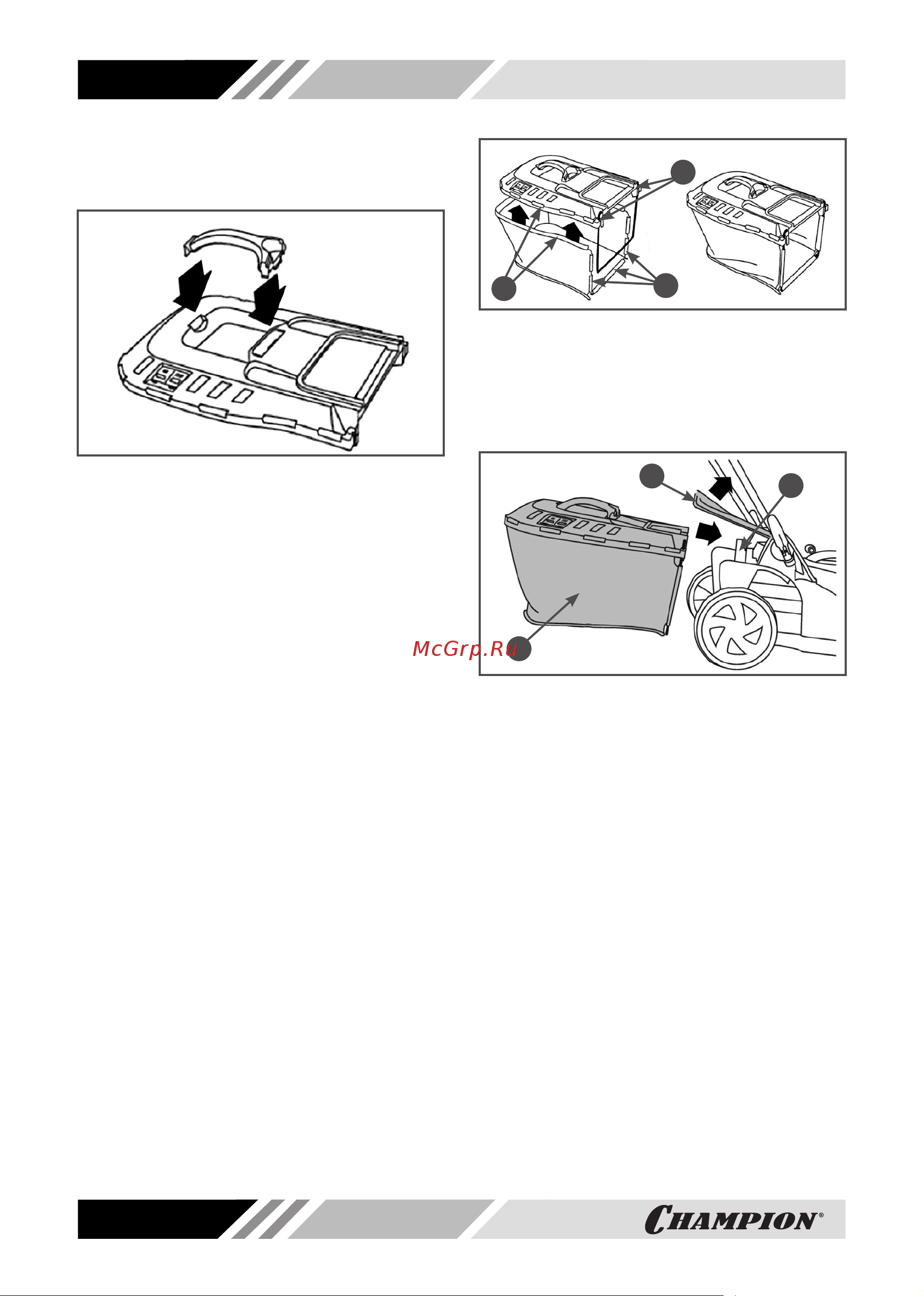

Рис. 5 Установка ручки травосборника

• Установите металлическую скобу

травосборника 1 как показано на

Рис. 6.

• Соедините нижнюю и верхнюю

часть травосборника при помощи

специальных защелок 3 (Рис. 6).

• Закрепите скобу 1 фиксаторами 2.

Рис. 6 Сборка травосборника

1. Скоба 2. Защелки 3. Фиксаторы

7. Поднимите заднюю крышку деки 1 и

установите травосборник 3 на специ-

альные выступы 2 на корпусе газоно-

косилки, как показано на Рис. 7.

Рис. 7 Установка травосборника

1. Крышка задняя 2. Выступ 3. Травосборник
