Данная вытяжка предназначена для
монтажа на стене кухни
При монтаже обратите также внима
ние на специальные принадлежнос
ти, которые, возможно, следует уста
новить
Обратите внимание на минималь
ные расстояния между конфорками
и вытяжкой (см «Указания по технике
безопасности»)!
Избегайте повреждения чувствитель
ных поверхностей!
Подготовка стены
Опасность получения травмы,
опасность материального ущерба
Перед сверлением в стене отверстий
убедитесь в отсутствии под штукатуркой
электрических проводов и других ком
муникаций
Стена должна быть ровной и верти
кальной
Прилагаемые к вытяжке винты и дю
беля подходят для капитальной ка
менной стены Для стен другой кон
струкции (например, гипсокартон,
пористый бетон и др) используйте
соответствующие крепежные сред
ства
Стена должна обладать достаточной
несущей способностью
Проследите, чтобы глубина высвер
ливаемых отверстий соответствова
ла длине винтов
Для надежного крепления используй
те дюбели
Максимальный вес вытяжки: 40 кг
Мы сохраняем за собой право на изменение
конструкции в связи с техническими усовер
шенствованиями

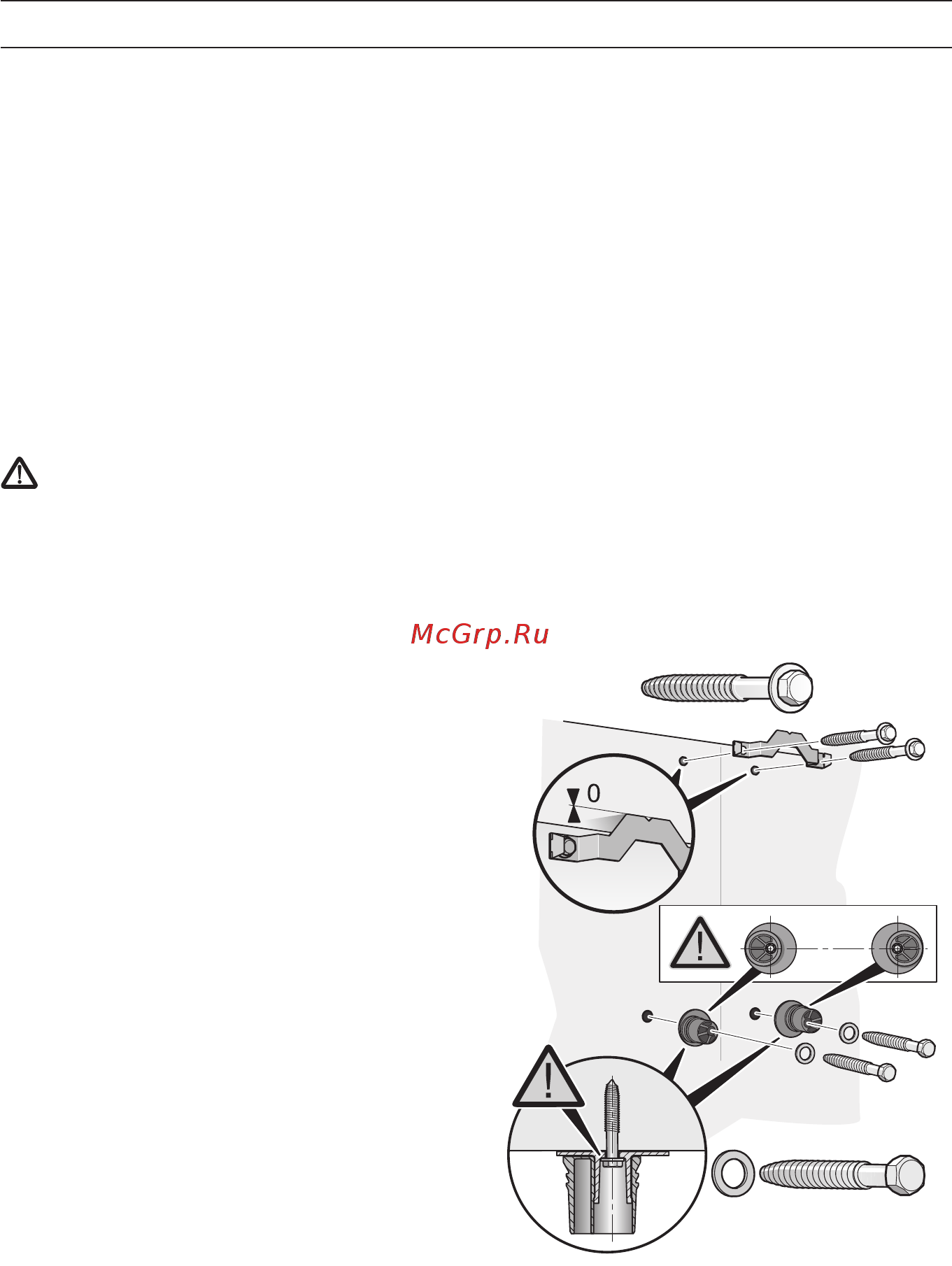

Подготовка к монтажу
1. Начертите вертикальную линию на
стене от потолка до нижнего края вы
тяжки в центре того места, в котором
предполагается установить вытяжку
2. Используйте прилагаемый шаблон
для маркировки на стене точек, в ко
торых будут установлены винты Что
бы облегчить подвешивание вытяжки,
начертите на стене контур той зоны,
где будет крепиться вытяжка
Нижний край шаблона располагается
на уровне нижнего края вытяжки
3. Просверлите 2 отверстия Ж 8 мм для
крепления вытяжки и 2 отверстия
Ж 8 мм для скобы крепления обшивки
вытяжной трубы Вставьте дюбели в
отверстия таким образом, чтобы они
были заподлицо со стеной
4. Привинтите скобу крепления обшив
ки вытяжной трубы
5. Привинтите держатели для вытяжки
(затяжка от руки, макс. 3 Нм)
Обратите внимание на правильное
положение подкладных шайб и дер
жателей!
Монтаж
