PROFIT (3ші-5ші суреттер)
• қорғау қақпағын шығарып алыңыз;
• желі cымын желдеткіш тұрқысындағы (1) кабелдерге
• арналған саңылауы арқылы өткізіңіз;
• ымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;
• сымдарды кабелдік қысқыш (2) көмегімен бекітіп алыңыз;
• қорғау қақпағын орнына
қайта орнатыңыз.
PROFIT сериясының желдеткіштері диаметрлері түрлі болған кіру және шығу келте
құбырларымен, ауаны айдау жағынан сорып тарту және ауа өткізгіш жақтарынан
ауа таратушыларды лайықты көлемі бар ернемекпен біріктіріп қоса алу үшін,
жабдықталған.
• Ауа өткізгішке желдеткішті орнатыңыз;
• Сорып тартатын жағынан лайықты нысаны мен диаметрі немесе ернемегі бар
декоративтік шілтерімен жабдықталған фасондық бұйымдар арқылы желдеткішке
ауа өткізгіштерін біріктіріп қосуға болады.

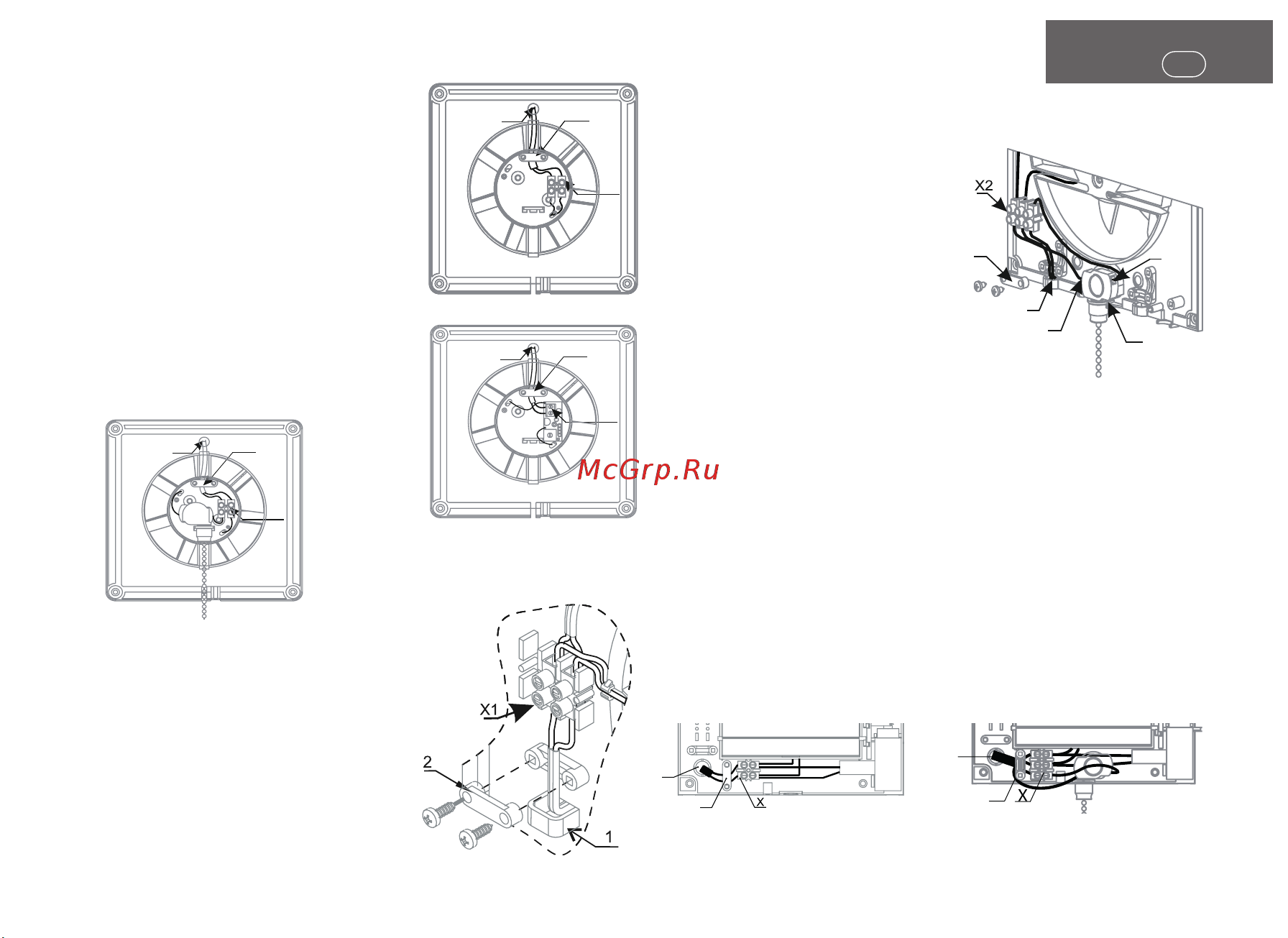

9ші сурет: ERA
11
ші сурет: EURO
10
ші сурет: ERA -02 опциясы
12 ші сурет: EURO -02 опциясы
8ші сурет: E -02 опциясы
7ші сурет: E MRe опциясы
6ші сурет: E/NEO
1
2
1
2
E/NEO (6шы-8ші суреттер)
• декоративтік беттік тақтасын шығарып алыңыз;
• сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
• сымды желдеткіш тұрқысындағы саңылау (1)
арқылы мен кабелді өткізу үшін арналған жерінен
өткізіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды
бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік қорғау панелінің бекіткіштерін
тұрқыдағы саңылаулармен біріктіріп, тақтаны,
тұрқыға қарағанда, сағат
• декоративтік тақтасының бекіткіштерін тұрқыдағы
саңылаулармен үйлестіріп алып бекітіңіз;
• панельвинт бұрамасымен бекітіңіз.
ERA (9шы сурет)
• декоративтік беттік тақтасын шығарып
алыңыз;
• желі сымын желдеткіш тұрқысындағы мен
кабелді өткізу үшін арналған саңылауынан
(1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
• сымдарды Х клемма
тақтасына енгізіп,
оларды бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағы саңылаулармен
үйлестіріп бұрамамен бекітіңіз;
ERA -02 опциясы (10шы сурет)
• желдеткіштердің декоративтік беттік
тақтасын шығарып алыңыз;
• S3 айырғышын желдеткіш тұрқысына
орнатыңыз;
• қада ұштарын (3) S3 айырғышын енгізіп,
сымдарды біріктіріп
• қосыңыз;
• желі сымын желдеткіш тұрқысындағы мен
кабелді өткізу үшін
• арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х2 клемма тақтасына енгізіп, оларды бұрама арқылы
• қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағы
• саңылаулармен үйлестіріп бұрамамен бекітіңіз;
EURO (11шы-12ші суреттер)
• декоративтік беттік тақтасын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы мен кабелді өткізу үшін арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағы саңылаулармен үйлестіріп бұрамамен бекітіңіз;
2
1
3
3
2
1
1 21 2
X
S3
1
3
3
2
