Era FAVORITE 4-01 [6/24] Profit рис 3 5

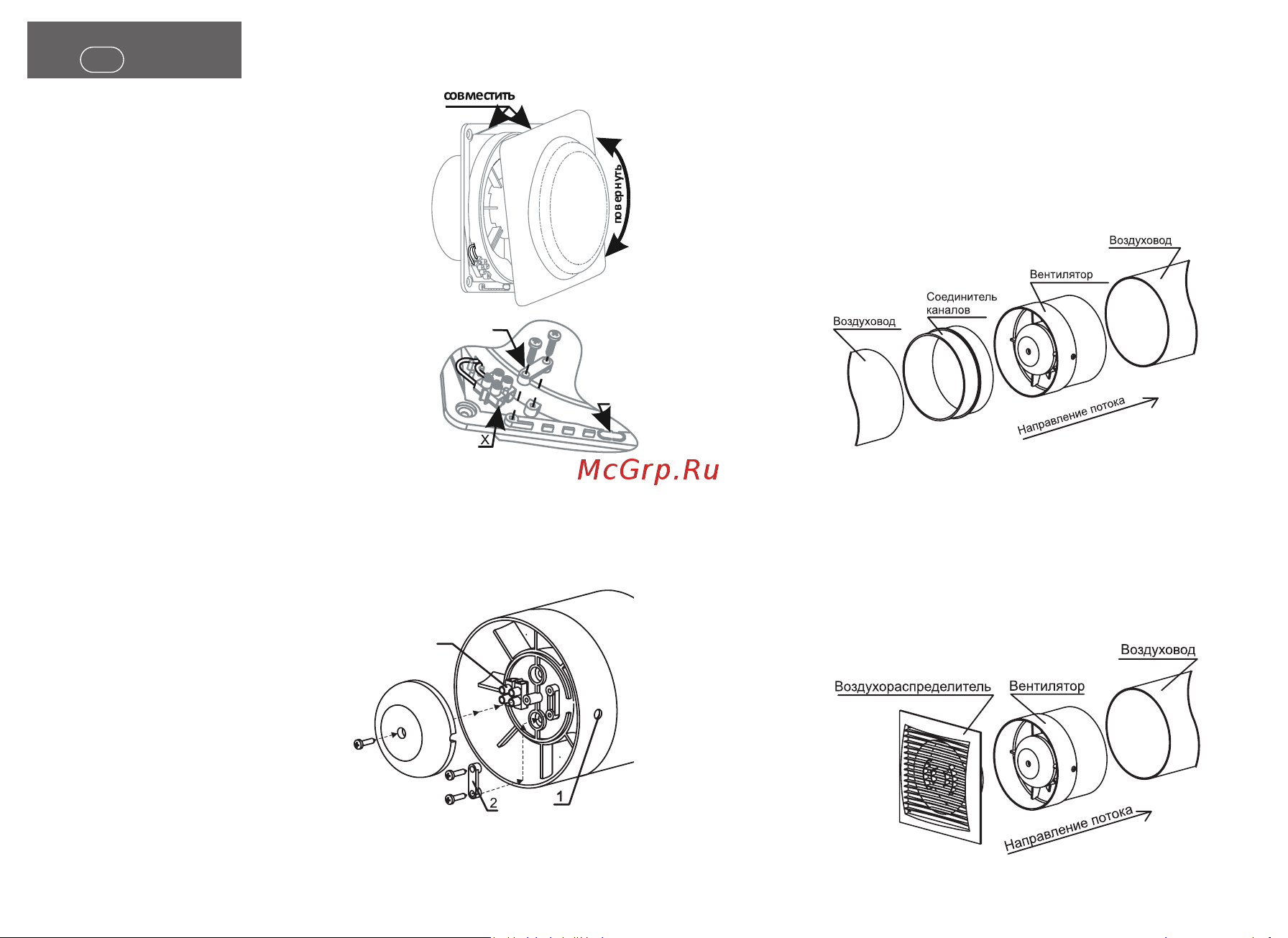

Рис.2 DISC

Рис.3 FLOW/PROFIT

Рис.4 PROFIT

DISC (рис. 2)

• снять декоративную лицевую панель поворото про-

тив часовой стрелки

• провести сетевой провод через кабельное отве-

стие 1 в корпусе вентилятора

• снять изоляцию проводов на длине 5-7 мм

• вставить провода в клеммник Х, зажать их винтами

• закрепить провода при помощи кабельного зажи-

ма 2

• совместить фиксаторы декоративной панели с

пазами в корпусе и закрепить поворотом панели

относительно корпуса по часовой стрелке до со-

впадения граней

FL OW (рис. 3)

• Снять декоративную решётку;

• Снять защитную крышку;

• Провести провод через отверстие 1 в корпусе вентилятора;

• Снять изоляцию проводов на длине

7-8 мм;

• Вставить провода в клеммник Х,

зажать их винтами;

• Закрепить провода при помощи

зажима 2;

• Установить защитную крышку на

место;

• Установить решётку.

PROFIT (рис. 3-5)

• Снять защитную крышку;

• Провести провод через отверстие 1 в корпусе вентилятора;

• Снять изоляцию проводов на длине 7-8 мм;

• Вставить провода в клеммник Х, зажать их винтами;

• Закрепить провода при помощи зажима 2;

• Установить защитную крышку на место.

Вентиляторы серии PROFIT имеют разные диаметры входного и выходного патрубков

для возможности присоединения воздухораспределителей с фланцем соответству-

ющего диаметра со стороны всасывания и воздуховодов со стороны нагнетания.

• Установить в воздуховод вентилятор;

• Со стороны всасывания возможно присоединение к вентилятору во здуховодов

через фасонные изделия необходимой формы и диаметра или декоративной ре-

шетки с фланцем.

Рис.5 PROFIT
