125

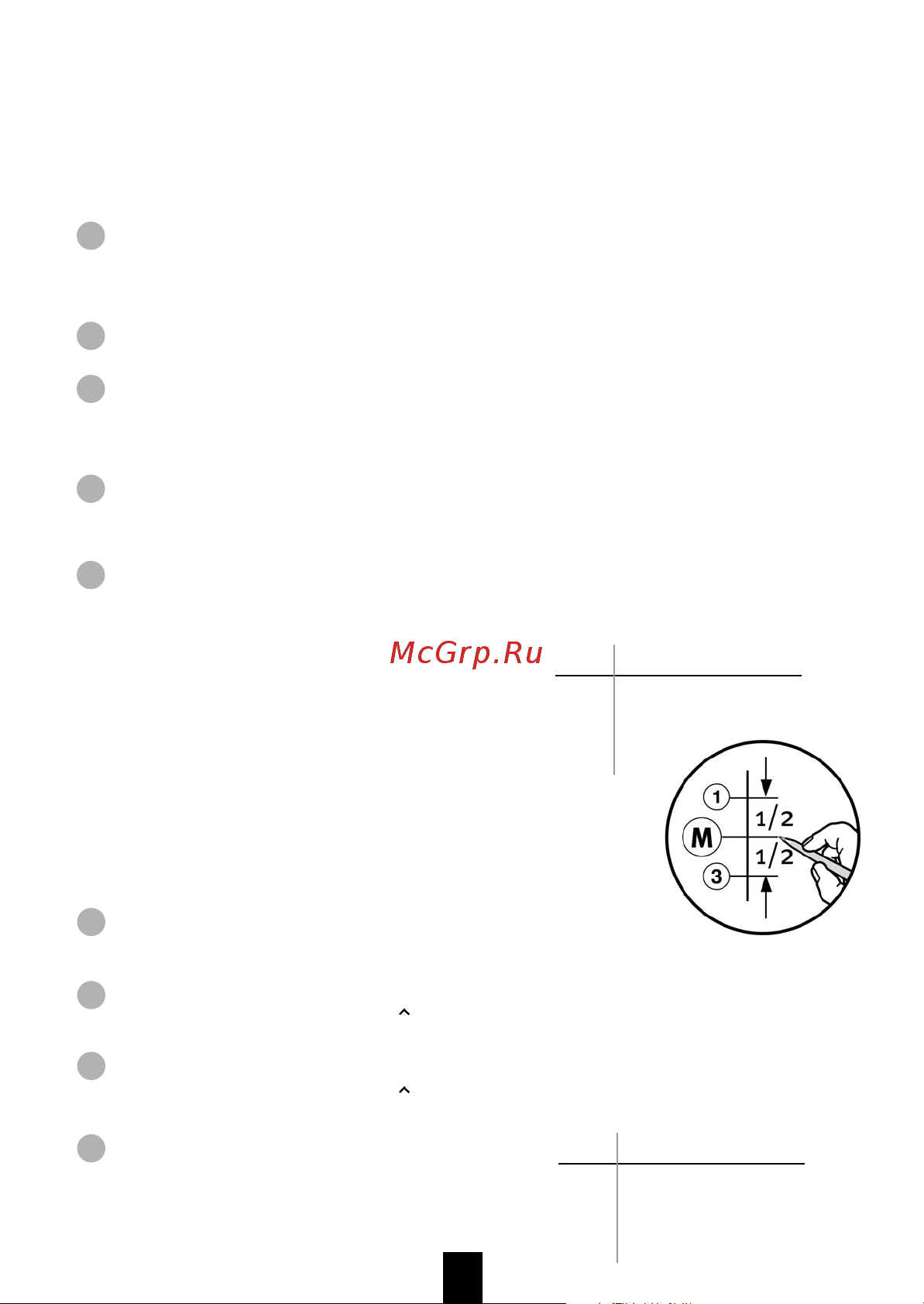

Горизонтальный контроль
1.
2.
3.
7.
4.
5.
6.
Выполнить маркировку видимой крестообразной точки лазерных линий
на стене B (точка 2).
Выполнить маркировку видимой крестообразной точки лазерных линий
на стене А (точка 1).
Включить прибор.
Установить LAX-50 на расстоянии S в размере от 50 мм до 75 мм от стены
А на горизонтальной поверхности или на штатив с передней
стороной в направление стены.
Повернуть весь лазерный прибор приблизительно на 180°, при этом
не изменять высоту лазера.
Для выполнения горизонтального контроля необходимо взять 2 параллельные
поверхности на стене на расстоянии как минимум 5 м.
Поверните лазерный прибор на 180°, не изменяя при этом высоты,
с целью позиционирования лазерного луча рядом с первой маркировкой
(операция 3 / пункт 1).
Измерьте вертикальное расстояние между
точками 1 и 3. При этом разница не должна
быть больше чем:
5 m
10 m
15 m
5,0 mm
10,0 mm
15,0 mm
максимально допустимое
значение
S
Установить лазерный прибор непосредственно перед стеной В.
Выполнить перемещение прибора по высоте до тех пор, пока высота
лазерной точки не будет совпадать с точкой 2.
8.
1. Горизонтальный контроль - Линейный уровень
2. Горизонтальный контроль - Наклон лазерной линии
Контроль лазерной линии под наклоном и абсолютно
точная проекция.
E1
E2
E3
Установить прибор перед стеной А – расстояние X = 5 м
Повернуть прибор на 45°.
Расстояние лазерной линии (= точка 4) по отношению к точке М не должно
превышать 1,5 мм!
E4
F1
F2
F3
F4
F5
Измерить и отметить среднюю точку между
точками 1 и 3 (точка М)
Повернуть прибор на 90°.
Расстояние лазерной линии (= точка 5) по отношению к точке М не должно
превышать 1,5 мм!
Максимальные допуски при
различных расстояниях
5 m
10 m
15 m
1,5 mm
3,0 mm
4,5 mm
максимально допустимое
значение
X
Выполнить выравнивание прибора с горизонтальной лазерной линией по
отношении к точке М
