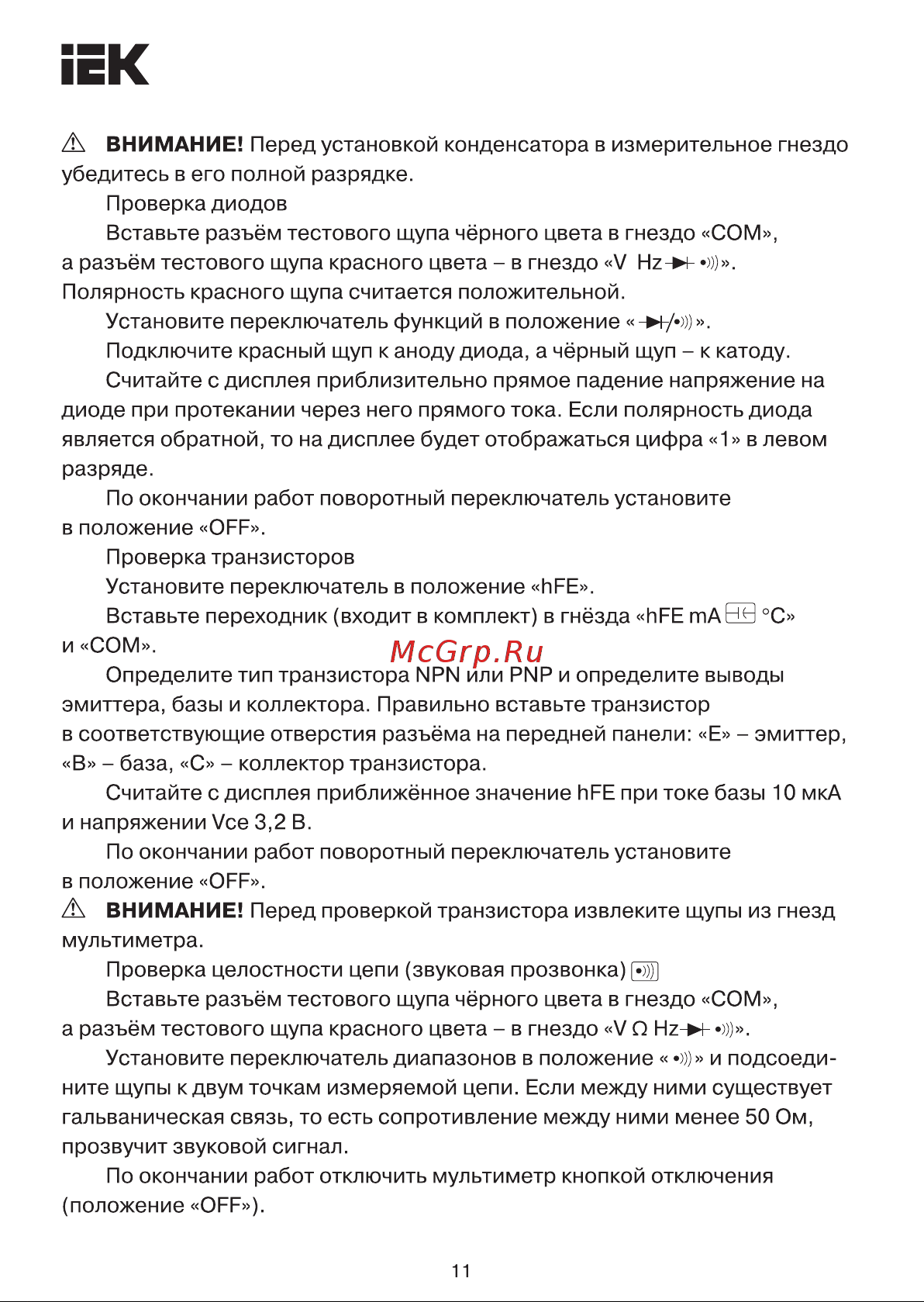

EK А ВНИМАНИЕ Перед установкой конденсатора в измерительное гнездо убедитесь в его полной разрядке Проверка диодов Вставьте разъём тестового щупа чёрного цвета в гнездо СОМ а разъём тестового щупа красного цвета в гнездо V Hz H Полярность красного щупа считается положительной Установите переключатель функций в положение Подключите красный щуп к аноду диода а чёрный щуп к катоду Считайте с дисплея приблизительно прямое падение напряжение на диоде при протекании через него прямого тока Если полярность диода является обратной то на дисплее будет отображаться цифра 1 в левом разряде По окончании работ поворотный переключатель установите в положение OFF Проверка транзисторов Установите переключатель в положение hFE Вставьте переходник входит в комплект в гнёзда hFE mA НВ C и СОМ Определите тип транзистора NPN или PNP и определите выводы эмиттера базы и коллектора Правильно вставьте транзистор в соответствующие отверстия разъёма на передней панели Е эмиттер В база С коллектор транзистора Считайте с дисплея приближённое значение hFE при токе базы 10 мкА и напряжении Vee 3 2 В По окончании работ поворотный переключатель установите в положение OFF А ВНИМАНИЕ Перед проверкой транзистора извлеките щупы из гнезд мультиметра Проверка целостности цепи звуковая прозвонка Вставьте разъём тестового щупа чёрного цвета в гнездо СОМ а разъём тестового щупа красного цвета в гнездо V О Hz H Установите переключатель диапазонов в положение и подсоеди ните щупы к двум точкам измеряемой цепи Если между ними существует гальваническая связь то есть сопротивление между ними менее 50 Ом прозвучит звуковой сигнал По окончании работ отключить мультиметр кнопкой отключения положение OFF 11
