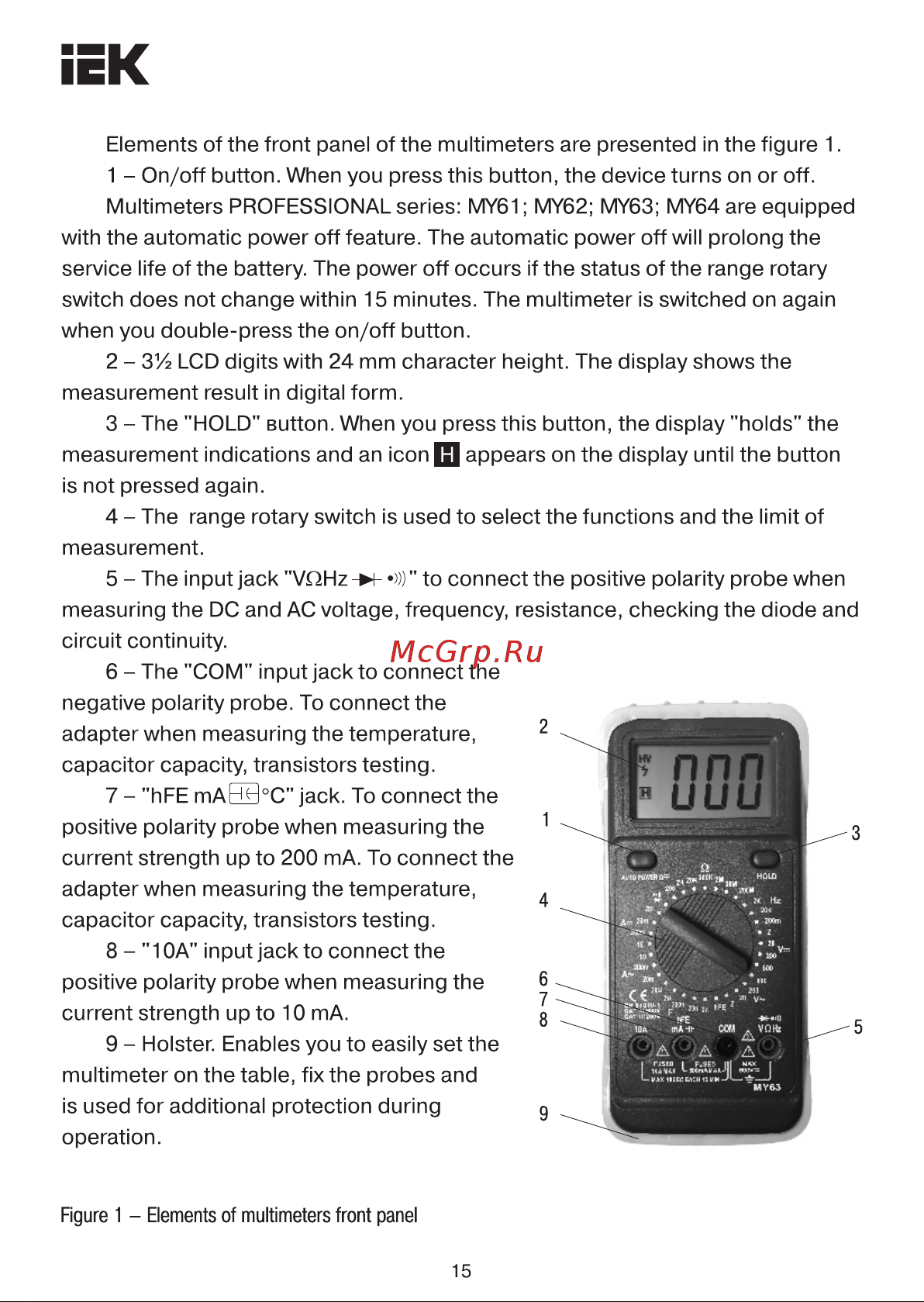

EK Elements of the front panel of the multimeters are presented in the figure 1 1 On off button When you press this button the device turns on or off Multimeters PROFESSIONAL series MY61 MY62 MY63 MY64 are equipped with the automatic power off feature The automatic power off will prolong the service life of the battery The power off occurs if the status of the range rotary switch does not change within 15 minutes The multimeter is switched on again when you double press the on off button 2 3 2 LCD digits with 24 mm character height The display shows the measurement result in digital form 3 The HOLD Button When you press this button the display holds the measurement indications and an icon Q appears on the display until the button is not pressed again 4 The range rotary switch is used to select the functions and the limit of measurement 5 The input jack VQHz to connect the positive polarity probe when measuring the DC and AC voltage frequency resistance checking the diode and circuit continuity 6 The COM input jack to connect the negative polarity probe To connect the adapter when measuring the temperature capacitor capacity transistors testing 7 hFE mAHB C jack To connect the positive polarity probe when measuring the current strength up to 200 mA To connect the adapter when measuring the temperature capacitor capacity transistors testing 8 10A input jack to connect the positive polarity probe when measuring the current strength up to 10 mA 9 Holster Enables you to easily set the multimeter on the table fix the probes and is used for additional protection during operation Figure 1 Elements of multimeters front panel 15
