252 | Русский
2 609 140 807 | (21.1.11) Bosch Power Tools

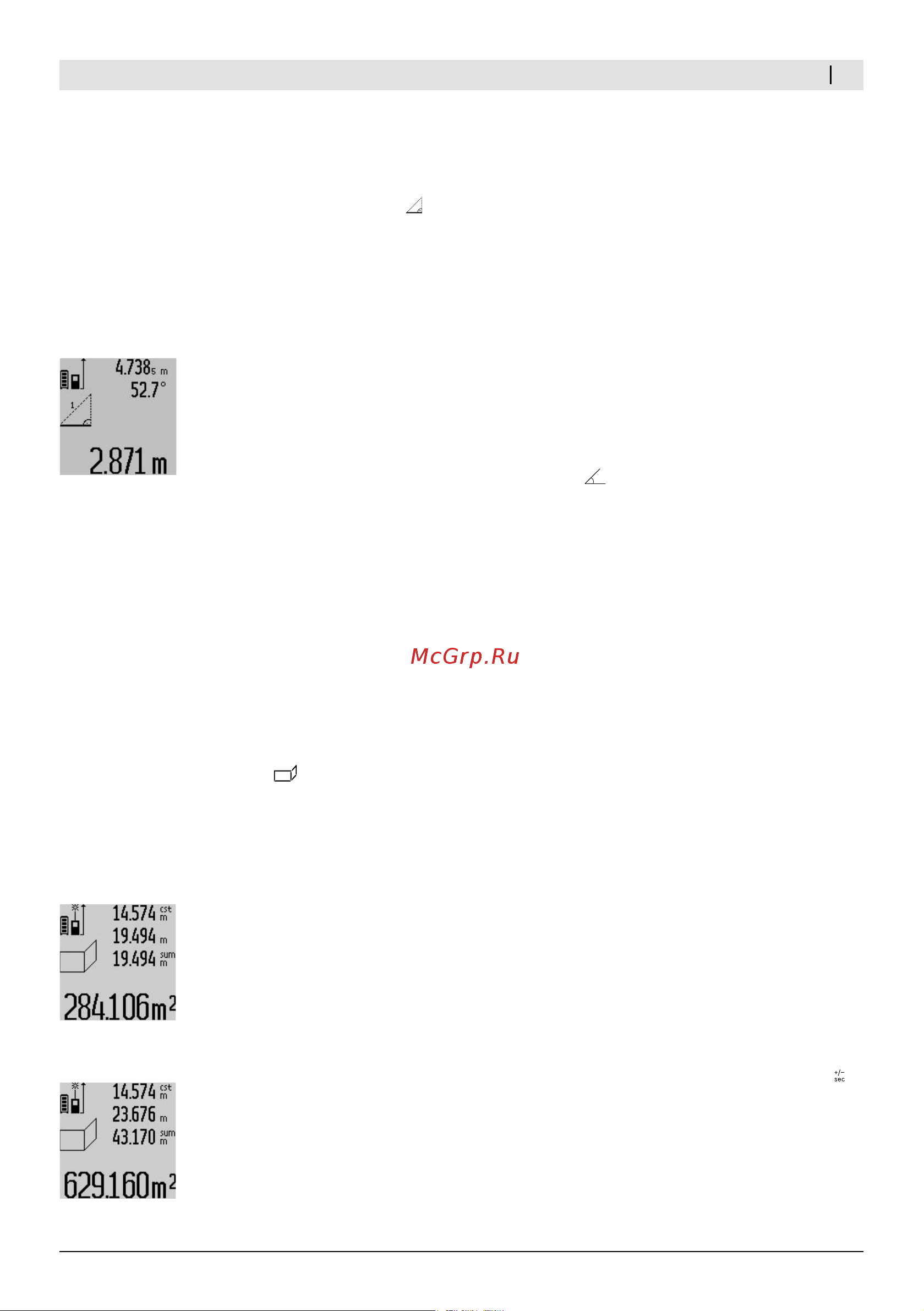

c) Косвенное измерение длины (см. рис. Е)
Нажимайте кнопку переключения режима
4 до
тех пор, пока на дисплее не появится
индикатор косвенного измерения длины .
Следите за тем, чтобы измерительный
инструмент находился на той же высоте, что и
искомая точка измерения. Наклоните затем
измерительный инструмент по отношению к
плоскости отсчета и измерьте отрезок «1», как
это делается при измерении длины.
По окончании измерения
результат для искомого отрезка
«X» отображается в строке
результата
c. Значения
измерения для отрезка «1» и
угла
«α» отображаются в
строках измеренных значений
a.
Измерение площади стены (см. рис. F)
Измерение площади стен позволяет опреде-
лить общую площадь нескольких стен,
имеющих одинаковую высоту.
В приведенном примере должна быть опре-
делена общая площадь нескольких стен, кото-
рые имеют одинаковую высоту
A, но разную
длину
B.
Для измерения площади стен нажимайте
кнопку переключения режима
4 до тех пор,
пока на дисплее не появится индикатор
измерения площади стен .
Измерьте высоту помещения
A, как при
измерении высоты. Измеренное значение
(«cst») отображается в верхней строке
измеренных значений a. Лазер остается
включенным.
Затем измерьте длину
B
1
первой стены. Площадь рас-
считывается автоматически и
отображается в строке ре-
зультата
c. Значение длины
появляется в средней строке
измеренных значений
a. Лазер остается
включенным.
Измерьте теперь длину
B
2
второй стены. Отображаемое в
средней строке измеренных
значений
a значение
прибавляется к длине
B
1
.
Сумма обоих значений длины
(«sum», которая отображается в нижней
строке измеренных значений
a), умножается
на сохраненное в памяти значение высоты A.
Значение общей площади стен отображается в
строке результата
c.
Вы можете измерять сколько угодно других
длин
B
X
, которые автоматически прибавля-
ются и умножаются на высоту
A.
Условием для точного вычисления площади
является единая первая измеренная длина (в
примере высота помещения A) для всех от-
дельных площадей.
Измерение угла наклона (см. рис. G)
При нажатии кнопки измерения угла наклона
3
на дисплее появляется индикатор измерения
угла наклона . В качестве плоскости отсчета
служит тыльная сторона измерительного
инструмента. Повторным нажатием кнопки
измерения угла наклона
3 плоскость отсчета
переходит на боковые поверхности
измерительного инструмента и картинка на
дисплее отображается с поворотом на 90°.
Нажмите кнопку измерения
2, чтобы
зафиксировать значение измерения и
сохранить его в памяти измеренных
значений. Повторным нажатием кнопки
измерения
2 измерение продолжается.
Если индикатор мигает во время измерения,
значит измерительный инструмент был
слишком сильно наклонен в бок.
Если в основных настройках Вы включили
функцию «Цифровой ватерпас», значение
угла наклона отображается также и в других
режимах измерения в строке
d на дисплее 1.
Функция таймера
Функция таймера полезна, например, в том
случае, если во время измерения нужно
предотвратить перемещения измерительного
инструмента.
Для функции таймера держите нажатой кнопку
6, пока на дисплее не появится индикатор .
В строке измеренных значений
a отображает-
ся временной интервал между подачей коман-
ды и выполнением измерения. Вы можете
настроить временной интервал в диапазоне
между 1 с и 60 с, нажимая кнопку «плюс» 11
или кнопку «минус»
5.
1
OBJ_BUCH-1347-001.book Page 252 Friday, January 21, 2011 10:30 AM
17
Deutsch | 11
Bosch Power Tools 2 609 140 807 | (21.1.11)
Abgebildete Komponenten
Die Nummerierung der abgebildeten Kompo-
nenten bezieht sich auf die Darstellung des
Messwerkzeugs auf der Grafikseite.
1 Display
2 Taste Messen
3 Taste Neigungsmessung / Kalibrierung **
4 Taste Funktionswechsel / Grundeinstellun-
gen **
5 Minustaste
6 Taste Ergebnis / Timerfunktion **
7 Taste Messwertliste / Speicherung Konstan-
te **
8 Speicher-Löschtaste / Ein-Aus-Taste **
9 Anschlagstift
10 Taste Wahl der Bezugsebene
11 Plustaste
12 Taste für Längen-, Flächen- und Volumen-
messung
13 Abdeckung Ladebuchse
14 Buchse für Ladestecker
15 Aufnahme Tragschlaufe
16 Ausgang Laserstrahlung
17 Empfangslinse
18 Seriennummer
19 1/4"-Gewinde
20 Laser-Warnschild
21 Ladestecker
22 Ladegerät
23 Schutztasche
24 Messschiene
25 Verriegelungshebel Messschiene
26 Stativ*
27 Laser-Sichtbrille*
28 Laser-Zieltafel*
* Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang.
** Taste gedrückt halten zum Aufrufen der erweiter-
ten Funktionen.
Anzeigenelemente
a Messwertzeilen
b Fehleranzeige „ERROR“
c Ergebniszeile
d Digitale Libelle / Position Messwertlisten-
eintrag
e Indikator Messwertliste
f Messfunktionen
g Akku-Ladezustandsanzeige
h Laser eingeschaltet
i Bezugsebene der Messung
k Temperaturwarnung
Montage
Akku laden
� Benutzen Sie kein anderes Ladegerät. Das
mitgelieferte Ladegerät ist auf den in Ihrem
Elektrowerkzeug eingebauten Li-Ionen-Akku
abgestimmt.
� Beachten Sie die Netzspannung! Die Span-
nung der Stromquelle muss mit den Angaben
auf dem Typenschild des Ladegerätes über-
einstimmen.
Hinweis: Der Akku wird teilgeladen ausgeliefert.
Um die volle Leistung des Akkus zu gewährleis-
ten, laden Sie vor dem ersten Einsatz den Akku
vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen. Ei-
ne Unterbrechung des Ladevorganges schädigt
den Akku nicht.
Längenmessung
Flächenmessung
Volumenmessung
Dauermessung
Indirekte Höhenmessung
Doppelte indirekte Höhenmessung
Indirekte Längenmessung
Timerfunktion
Wandflächenmessung
Neigungsmessung
1
1
2
1
OBJ_BUCH-1347-001.book Page 11 Friday, January 21, 2011 10:30 AM
