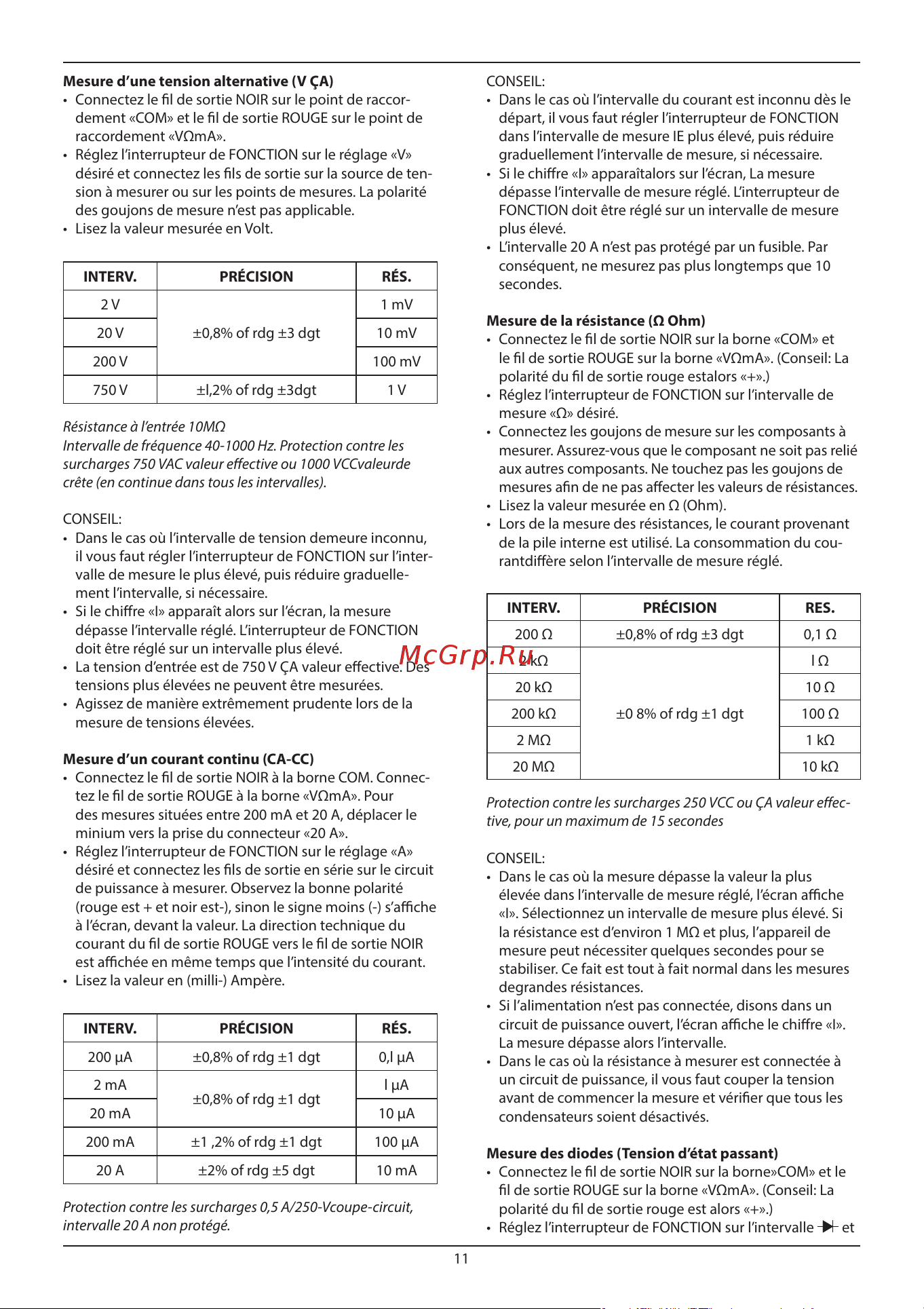

11
Mesure d’une tension alternative (V ÇA)
• Connectez le  l de sortie NOIR sur le point de raccor-
dement «COM» et le  l de sortie ROUGE sur le point de
raccordement «VΩmA».
• Réglez l’interrupteur de FONCTION sur le réglage «V»
désiré et connectez les  ls de sortie sur la source de ten-
sion à mesurer ou sur les points de mesures. La polarité
des goujons de mesure n’est pas applicable.
• Lisez la valeur mesurée en Volt.
INTERV. PRÉCISION RÉS.
2V
±0,8% of rdg ±3 dgt
1mV
20V 10mV
200V 100mV
750V ±l,2% of rdg ±3dgt 1V
Résistance à l’entrée 10MΩ
Intervalle de fréquence 40-1000 Hz. Protection contre les
surcharges 750 VAC valeur e ective ou 1000VCCvaleurde
crête (en continue dans tous les intervalles).
CONSEIL:
• Dans le cas où l’intervalle de tension demeure inconnu,
il vous faut régler l’interrupteur de FONCTION sur l’inter-
valle de mesure le plus élevé, puis réduire graduelle-
ment l’intervalle, si nécessaire.
• Si le chi re «I» apparaît alors sur l’écran, la mesure
dépasse l’intervalle réglé. L’interrupteur de FONCTION
doit être réglé sur un intervalle plus élevé.
• La tension d’entrée est de 750 V ÇA valeur e ective. Des
tensions plus élevées ne peuvent être mesurées.
• Agissez de manière extrêmement prudente lors de la
mesure de tensions élevées.
Mesure d’un courant continu (CA-CC)
• Connectez le  l de sortie NOIR à la borne COM. Connec-
tez le  l de sortie ROUGE à la borne «VΩmA». Pour
des mesures situées entre 200mA et 20A, déplacer le
minium vers la prise du connecteur «20A».
• Réglez l’interrupteur de FONCTION sur le réglage «A»
désiré et connectez les  ls de sortie en série sur le circuit
de puissance à mesurer. Observez la bonne polarité
(rouge est + et noir est-), sinon le signe moins (-) s’a che
à l’écran, devant la valeur. La direction technique du
courant du  l de sortie ROUGE vers le  l de sortie NOIR
est a chée en même temps que l’intensité du courant.
• Lisez la valeur en (milli-) Ampère.
INTERV. PRÉCISION RÉS.
200μA ±0,8% of rdg ±1 dgt 0,lμA
2mA
±0,8% of rdg ±1 dgt
lμA
20mA 10μA
200mA ±1 ,2% of rdg ±1 dgt 100μA
20A ±2% of rdg ±5 dgt 10mA
Protection contre les surcharges 0,5 A/250-Vcoupe-circuit,
intervalle 20A non protégé.
CONSEIL:
• Dans le cas où l’intervalle du courant est inconnu dès le
départ, il vous faut régler l’interrupteur de FONCTION
dans l’intervalle de mesure IE plus élevé, puis réduire
graduellement l’intervalle de mesure, si nécessaire.
• Si le chi re «I» apparaîtalors sur l’écran, La mesure
dépasse l’intervalle de mesure réglé. L’interrupteur de
FONCTION doit être réglé sur un intervalle de mesure
plus élevé.
• L’intervalle 20A n’est pas protégé par un fusible. Par
conséquent, ne mesurez pas plus longtemps que 10
secondes.
Mesure de la résistance (Ω Ohm)
• Connectez le  l de sortie NOIR sur la borne «COM» et
le  l de sortie ROUGE sur la borne «VΩmA». (Conseil: La
polarité du  l de sortie rouge estalors «+».)
• Réglez l’interrupteur de FONCTION sur l’intervalle de
mesure «Ω» désiré.
• Connectez les goujons de mesure sur les composants à
mesurer. Assurez-vous que le composant ne soit pas relié
aux autres composants. Ne touchez pas les goujons de
mesures a n de ne pas a ecter les valeurs de résistances.
• Lisez la valeur mesurée en Ω (Ohm).
• Lors de la mesure des résistances, le courant provenant
de la pile interne est utilisé. La consommation du cou-
rantdi ère selon l’intervalle de mesure réglé.
INTERV. PRÉCISION RES.
200 Ω ±0,8% of rdg ±3 dgt 0,1 Ω
2kΩ
±0 8% of rdg ±1 dgt
l Ω
20kΩ 10 Ω
200kΩ 100 Ω
2MΩ 1 kΩ
20MΩ 10 kΩ
Protection contre les surcharges 250 VCC ou ÇA valeur e ec-
tive, pour un maximum de 15 secondes
CONSEIL:
• Dans le cas où la mesure dépasse la valeur la plus
élevée dans l’intervalle de mesure réglé, l’écran a che
«I». Sélectionnez un intervalle de mesure plus élevé. Si
la résistance est d’environ 1 MΩ et plus, l’appareil de
mesure peut nécessiter quelques secondes pour se
stabiliser. Ce fait est tout à fait normal dans les mesures
degrandes résistances.
• Si l’alimentation n’est pas connectée, disons dans un
circuit de puissance ouvert, l’écran a che le chi re «I».
La mesure dépasse alors l’intervalle.
• Dans le cas où la résistance à mesurer est connectée à
un circuit de puissance, il vous faut couper la tension
avant de commencer la mesure et véri er que tous les
condensateurs soient désactivés.
Mesure des diodes (Tension d’état passant)
• Connectez le  l de sortie NOIR sur la borne»COM» et le
l de sortie ROUGE sur la borne «VΩmA». (Conseil: La
polarité du  l de sortie rouge est alors «+».)
• Réglez l’interrupteur de FONCTION sur l’intervalle
et
