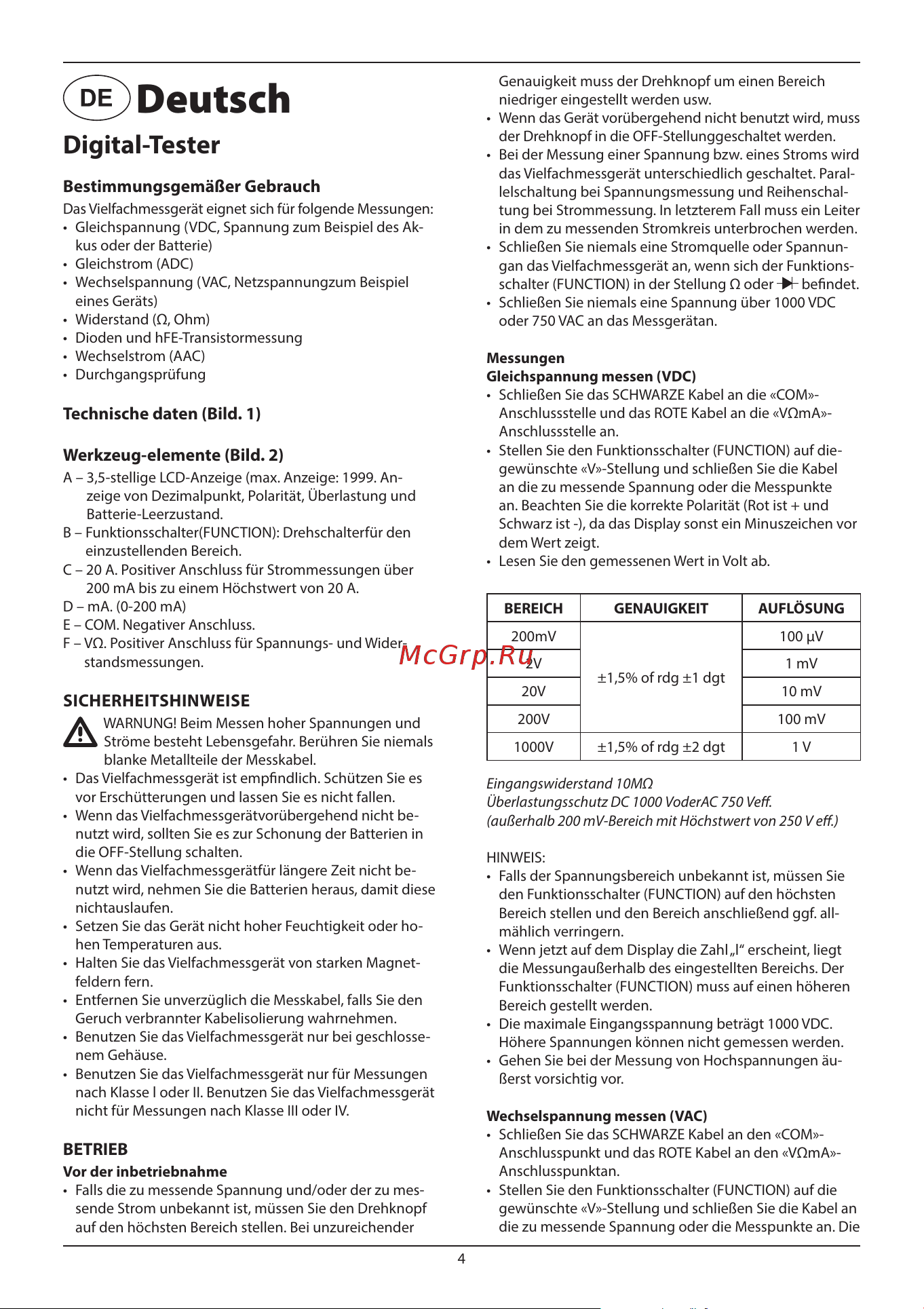

4
Digital-Tester
Bestimmungsgemäßer Gebrauch
Das Vielfachmessgerät eignet sich für folgende Messungen:
• Gleichspannung (VDC, Spannung zum Beispiel des Ak-
kus oder der Batterie)
• Gleichstrom (ADC)
• Wechselspannung (VAC, Netzspannungzum Beispiel
eines Geräts)
• Widerstand (Ω, Ohm)
• Dioden und hFE-Transistormessung
• Wechselstrom (AAC)
• Durchgangsprüfung
Technische daten (Bild. 1)
Werkzeug-elemente (Bild. 2)
A – 3,5-stellige LCD-Anzeige (max. Anzeige: 1999. An-
zeige von Dezimalpunkt, Polarität, Überlastung und
Batterie-Leerzustand.
B – Funktionsschalter(FUNCTION): Drehschalterfür den
einzustellenden Bereich.
C – 20A. Positiver Anschluss für Strommessungen über
200 mA bis zu einem Höchstwert von 20A.
D – mA. (0-200 mA)
E – COM. Negativer Anschluss.
F – VΩ. Positiver Anschluss für Spannungs- und Wider-
standsmessungen.
SICHERHEITSHINWEISE
WARNUNG! Beim Messen hoher Spannungen und
Ströme besteht Lebensgefahr. Berühren Sie niemals
blanke Metallteile der Messkabel.
• Das Vielfachmessgerät ist emp ndlich. Schützen Sie es
vor Erschütterungen und lassen Sie es nicht fallen.
• Wenn das Vielfachmessgerätvorübergehend nicht be-
nutzt wird, sollten Sie es zur Schonung der Batterien in
die OFF-Stellung schalten.
• Wenn das Vielfachmessgerätfür längere Zeit nicht be-
nutzt wird, nehmen Sie die Batterien heraus, damit diese
nichtauslaufen.
• Setzen Sie das Gerät nicht hoher Feuchtigkeit oder ho-
hen Temperaturen aus.
• Halten Sie das Vielfachmessgerät von starken Magnet-
feldern fern.
• Entfernen Sie unverzüglich die Messkabel, falls Sie den
Geruch verbrannter Kabelisolierung wahrnehmen.
• Benutzen Sie das Vielfachmessgerät nur bei geschlosse-
nem Gehäuse.
• Benutzen Sie das Vielfachmessgerät nur für Messungen
nach Klasse l oder II. Benutzen Sie das Vielfachmessgerät
nicht für Messungen nach Klasse III oder IV.
BETRIEB
Vor der inbetriebnahme
• Falls die zu messende Spannung und/oder der zu mes-
sende Strom unbekannt ist, müssen Sie den Drehknopf
auf den höchsten Bereich stellen. Bei unzureichender
Genauigkeit muss der Drehknopf um einen Bereich
niedriger eingestellt werden usw.
• Wenn das Gerät vorübergehend nicht benutzt wird, muss
der Drehknopf in die OFF-Stellunggeschaltet werden.
• Bei der Messung einer Spannung bzw. eines Stroms wird
das Vielfachmessgerät unterschiedlich geschaltet. Paral-
lelschaltung bei Spannungsmessung und Reihenschal-
tung bei Strommessung. In letzterem Fall muss ein Leiter
in dem zu messenden Stromkreis unterbrochen werden.
• Schließen Sie niemals eine Stromquelle oder Spannun-
gan das Vielfachmessgerät an, wenn sich der Funktions-
schalter (FUNCTION) in der Stellung Ω oder
be ndet.
• Schließen Sie niemals eine Spannung über 1000VDC
oder 750 VAC an das Messgerätan.
Messungen
Gleichspannung messen (VDC)
• Schließen Sie das SCHWARZE Kabel an die «COM»-
Anschlussstelle und das ROTE Kabel an die «VΩmA»-
Anschlussstelle an.
• Stellen Sie den Funktionsschalter (FUNCTION) auf die-
gewünschte «V»-Stellung und schließen Sie die Kabel
an die zu messende Spannung oder die Messpunkte
an. Beachten Sie die korrekte Polarität (Rot ist + und
Schwarz ist -), da das Display sonst ein Minuszeichen vor
dem Wert zeigt.
• Lesen Sie den gemessenen Wert in Volt ab.
BEREICH GENAUIGKEIT AUFLÖSUNG
200mV
±1,5% of rdg ±1 dgt
100 μV
2V 1 mV
20V 10 mV
200V 100 mV
1000V ±1,5% of rdg ±2 dgt 1 V
Eingangswiderstand 10MΩ
Überlastungsschutz DC 1000 VoderAC 750 Ve .
(außerhalb 200 mV-Bereich mit Höchstwert von 250V e .)
HINWEIS:
• Falls der Spannungsbereich unbekannt ist, müssen Sie
den Funktionsschalter (FUNCTION) auf den höchsten
Bereich stellen und den Bereich anschließend ggf. all-
mählich verringern.
• Wenn jetzt auf dem Display die Zahl „l“ erscheint, liegt
die Messungaußerhalb des eingestellten Bereichs. Der
Funktionsschalter (FUNCTION) muss auf einen höheren
Bereich gestellt werden.
• Die maximale Eingangsspannung beträgt 1000VDC.
Höhere Spannungen können nicht gemessen werden.
• Gehen Sie bei der Messung von Hochspannungen äu-
ßerst vorsichtig vor.
Wechselspannung messen (VAC)
• Schließen Sie das SCHWARZE Kabel an den «COM»-
Anschlusspunkt und das ROTE Kabel an den «VΩmA»-
Anschlusspunktan.
• Stellen Sie den Funktionsschalter (FUNCTION) auf die
gewünschte «V»-Stellung und schließen Sie die Kabel an
die zu messende Spannung oder die Messpunkte an. Die
Deutsch
