Сцепное устройство 005.09.1800 крепится к плугу с помощью 2 болтов (М10)

(рис.1), устанавливается на узел крепления навесного оборудования

мотокультиватора и фиксируется двумя болтами.

В ходе использования плуга в различных условиях эксплуатации необходима

регулировка по углу атаки, наклону, и глубине вспашки.

Регулировка угла атаки (наклон плуга вперед) производится путем

перемещения скобы (поз. 9) на стойке (поз. 3 ) рис.1.

Регулировка двух болтов (поз.8, рис1) смещаемых в пазах сцепного

устройства позволяют менять угол наклона плуга относительно вертикальной

оси мотокультиватора для ориентации плуга перпендикулярно земле.

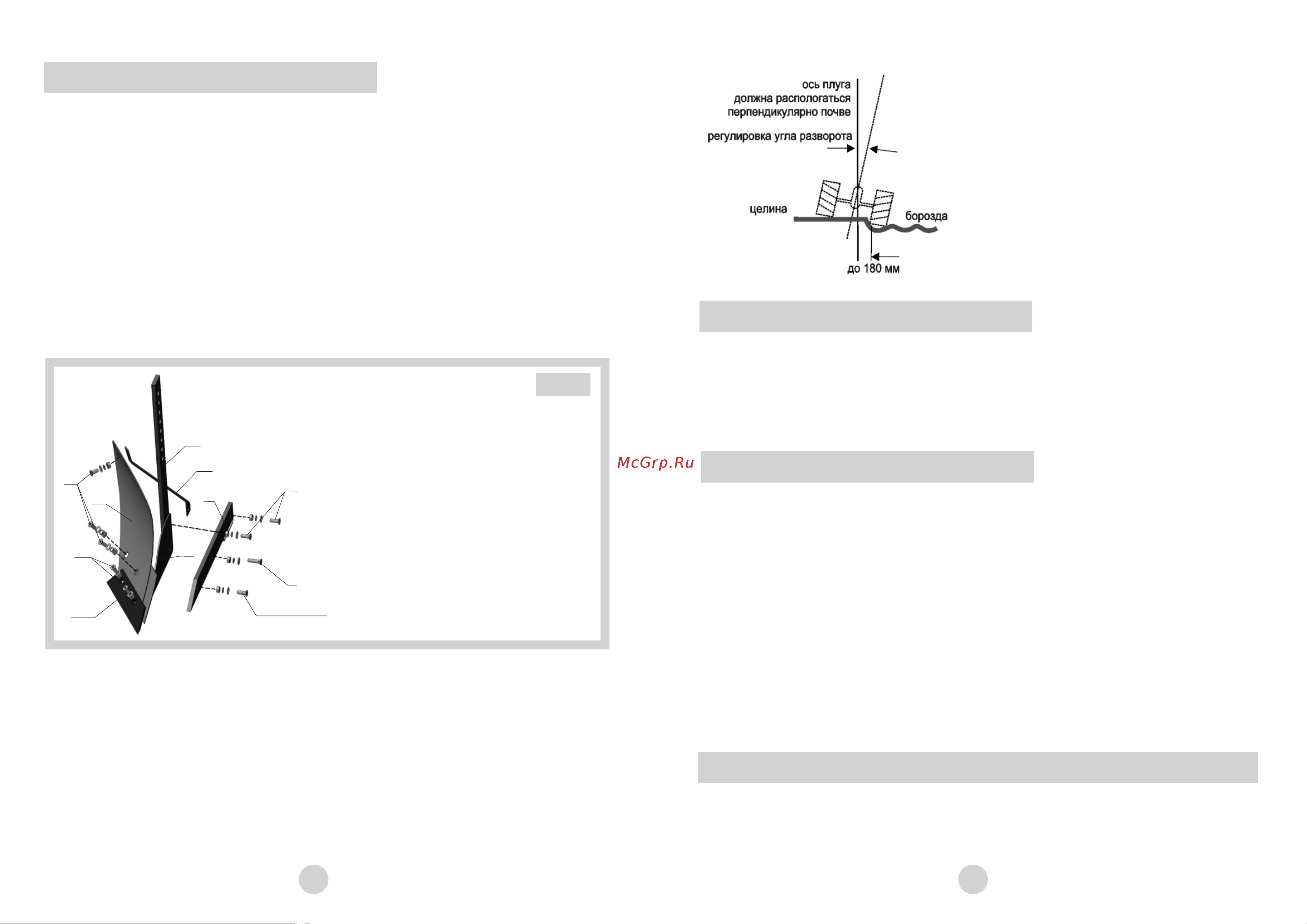

4.1 Схема сборки плуга представлена на рис. 2.

Прежде чем приступить к сборке изучите настоящую инструкцию.

Во время сборки соблюдайте последовательность выполнения работ в

соответствии с настоящей инструкцией. Сборку рекомендуется производить

на подготовленном ровном участке.

Соедините стойку поз. 3 с корпусом поз. 1 и закрепите винтом поз. 10, далее

установите полевую доску поз. 2 и закрепите ее двумя винтами поз. 10 и 11.

Винтами поз. 13 соедините лемех поз. 4 с корпусом поз. 1, установите отвал

поз. 5 и закрепите его на корпусе винтами поз. 12. Установите стойку поз. 6 как

показано на рис. 2 и закрепите ее винтами поз. 12 и 10. После установки

(сборки) всех элементов конструкции, повторно проверьте надежность

крепления. При необходимости подтяните винты и болты.

4. Сборка плуга

-Угол атаки и глубина вспашки

подбираются опытным путем

для конкретных условий работы

(характер почвы, регулярность ее обработки

влажность)

Рис.2

5. Указание мер безопасности

5.1 Внимательно изучить настоящее руководство.

5.2 Перед началом работы тщательно осмотреть плуг. Убедиться в

надежности крепления деталей и сборочных единиц.

5.3 Соблюдать меры предосторожности, изложенные в руководстве по

эксплуатации мотоблока.

6. Подготовка плуга к работе

6.1 Монтаж плуга на мотокультиватор производить в непосредственной

близости от места, где он будет эксплуатироваться.

6.1.1. Проверить комплектацию плуга.

6.1.2. С помощью болтов соединить сцепку с мотокультиватором.

6.1.3. Плуг должен стоять полевой доской и корпусом на ровной площадке, в

противном случае необходимо отрегулировать высоту плуга относительно

мотокультиватора перемещая стойку поз. 3 в кронштейне сцепки поз. 7

(рис.1)

6.1.4. После пробной вспашки, при необходимости отрегулировать угол

атаки (наклона) плуга болтом поз.10. (рис.1)

6.2. Дальнейшее управление мотокультиватором, оснащенным плугом,

производить в соответствии с руководством по эксплуатации

мотокультиватора.

7. Эксплуатация и техническое обслуживание плуга

7.1 Срок службы плуга 5 лет, при условии соблюдения потребителем правил

монтажа и эксплуатации, технического обслуживания, изложенных в

настоящем руководстве.

7.2 Плуг не предназначен для работы на каменистых почвах.

7, 8, 9, 10

1 - корпус; 2 - полевая доска; 3 - стойка;

4 - лемех; 5 - отвал; 6 - стойка; 7 - гайка

М8-6Н; 8 - шайба 8Л 65Г; 9 - шайба С.8;

10 - Винт А2.М8х25; 11 - Винт А2.М8х35;

12 - Винт А2.М8х20; 13 - Винт А2.М8х16;

ось мотоку

льтиватора
