Тдм SQ1102-0506 Инструкция по эксплуатации онлайн
2
tdme.ru
504
Преимущества
Приборы ЦП-А72х3 и ЦП-В72х3
имеют возможность работы
также в однофазных сетях с
измерением токов инапряжений
на разных участках цепи.
Для доступа кпрограммиро-
ванию приборов требуется
ввод пароля.

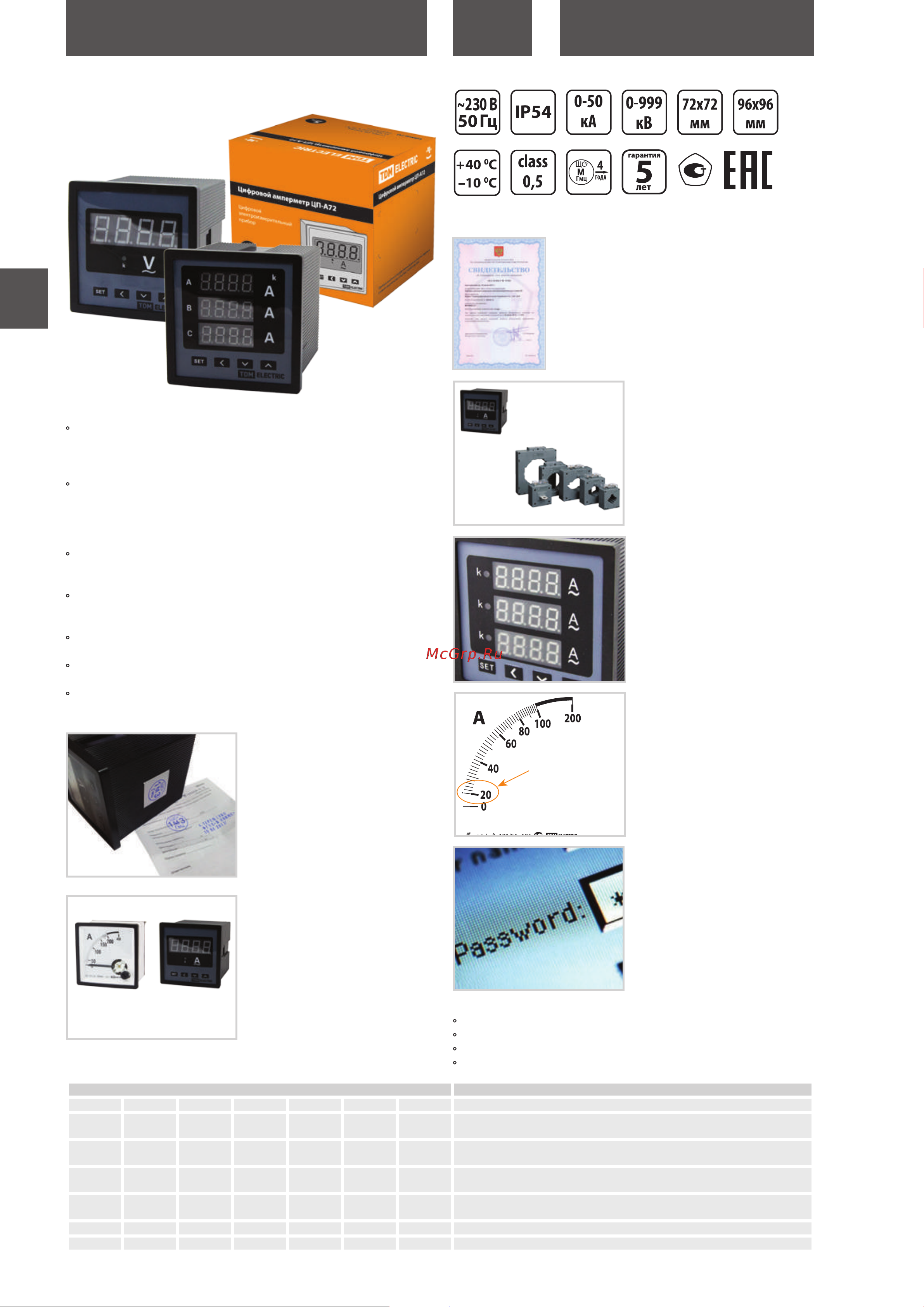

ЩИТОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ ПРИБОРЫ
СЕРИИ ЦП
Свидетельство
Назначение
• Для измерения силы тока и напряжения в однофазных/трех-
фазных электрических цепях переменного тока.
Применение
• В низковольтных комплектных устройствах распределитель-
ных электрических сетей жилых, общественных и производ-
ственных объектов.
Материалы
• Корпус из негорючего самозатухающего пластика.
Конструкция
• Цифровые амперметры для измерения токов свыше 5 А и вольт-
метры для измерения напряжений выше 600 В подключаются к
цепи через трансформаторы тока и напряжения.
• Приборы ЦП-А72х3 и ЦП-В72х3 имеют 3 дисплея для измерения
токов и напряжений по 3-м фазам.
• Устанавливаются в квадратный вырез в щитке 72х72 мм или
96х96 мм.
• Комплектуются необходимым набором для крепежа.
Диапазон измерения токов/
напряжений зависит только
от номинала подключаемых
измерительных трансформа-
торов тока/трансформаторов
напряжений и составляет
0–50 кА для амперметров
и0–999 кВ для вольтметров.
Комплектация
• Цифровой амперметр/вольтметр.
• Комплект крепежа.
• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт.
ЦП-А72х3 0-50 кА-0,5 TDM Расшифровка, возможные значения
ЦП- Цифровой прибор
-А
А - амперметр
В - вольтметр
72
72 – 72х72 мм
96 – 96х96 мм
х3
Без обозначения - 1 дисплей (однофазный)
х3 - 3 дисплея (трехфазный)
0-50 кА-
0-50 кА – диапазон измеряемых токов
0-999 кВ – диапазон измеряемых напряжений
-0,5 0,5 – класс точности
TDM Торговая марка производителя
Структура условного обозначения
ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.
АКСЕССУАРЫ
+
1.5 0.5
Цифровые измерительные
приборы, в отличие от
аналогичных стрелочных,
имеют более высокую
чувствительность при
малых токах: менее 20% от
номинального тока.
Диапазон низкой
чувствительности
при малых токах
Все приборы сертифицирова-
ны, внесены в государствен-
ный реестр средств измере-
ний и имеют все необходимые
поверочные печати на корпусе
и в паспорте.
Микропроцессорное устрой-
ство приборов позволяет
получить класс точности 0,5,
многократно превосходящий
класс точности стрелочных
амперметров и вольтметров.
