2.3.4. Пример с датчиками для Кровли

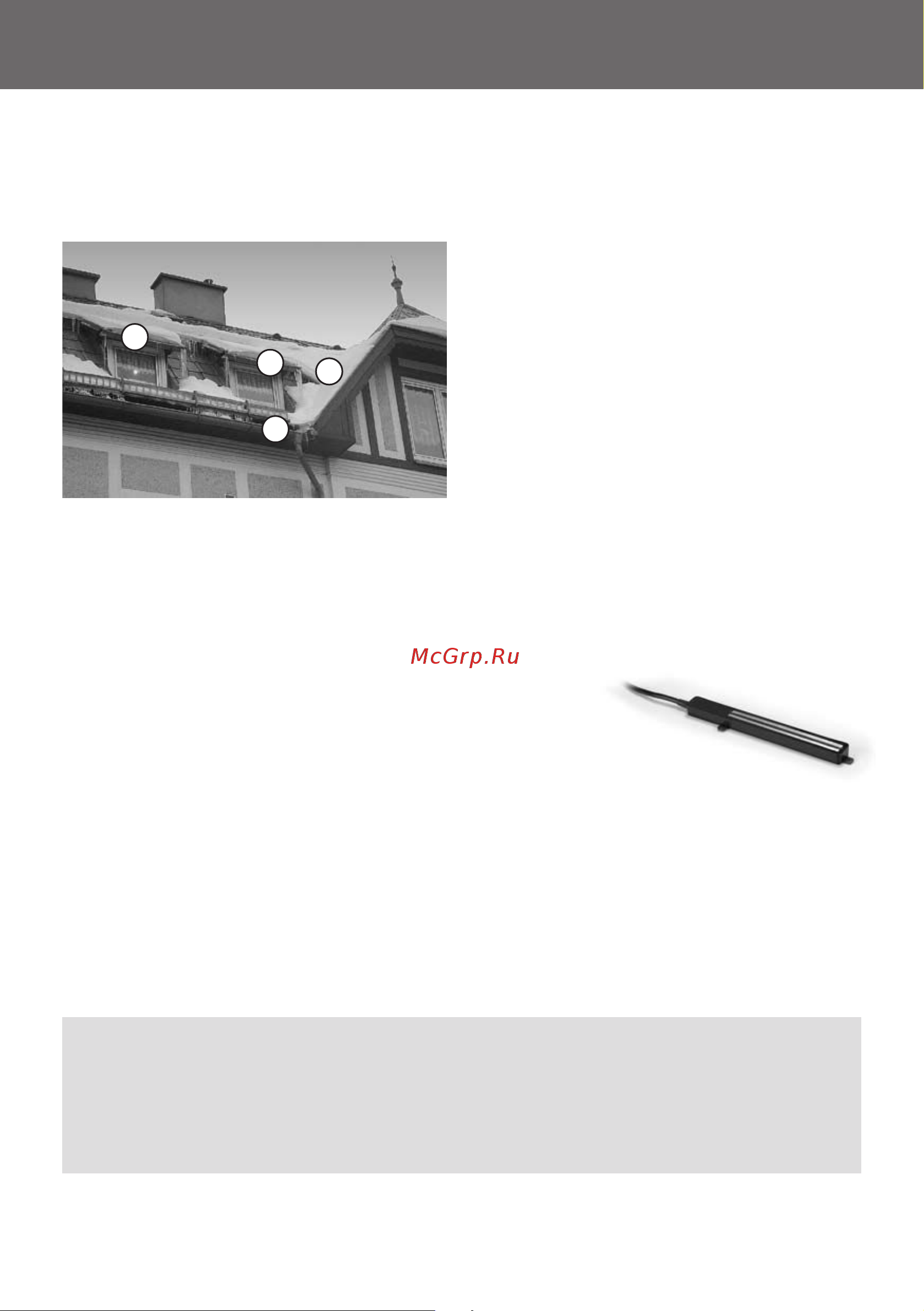

В этом примере рассматривается кровля с несколькими обогреваемыми мансардными

окнами. В зависимости от количества Зон и требуемой надёжности системы можно

установить 2-3 датчика Кровли.

Датчик №1 следует устанавливать

в затенённой стороне. Важно, чтобы

стаивающая с поверхности кровли вода в

первую очередь попадала на датчик, а затем

стекала в желоб. Если снег будет сползать

к краю кровли, место установки датчика

должно выбираться таким образом, чтобы

оно высыхало последним.

Датчик №2 также следует устанавливать

в тени мансардного окна, в месте где

возможно сползание снега с верхней части

кровли над окнами. Мансардные окна должны иметь более меньший приоритет при в

двухзонной системе.

Датчик №3 устанавливается при необходимости иметь систему повышенной надёжности.

Наиболее приемлемое место для него может быть соседний желоб возле или на входе

в водосточную трубу. Так же это может быть просто

разводка, подготовленная для установки дополнительных

датчиков к уже имеющихся.

2.3.5. Удлинение кабеля датчика для Кровли

Датчик для Кровли состоит из двух частей – собственно

сам датчик влажности и температуры и кабель длиной 15 м для подключения регулятору

Devireg 850..

Если датчик устанавливается дальше чем позволяет длина кабеля, то он удлиняется,

например, с использованием промежуточной монтажной коробки или простым

удлинением с герметизацией соединений, например, термоусадочными трубками.

Кабель удлинения должен быть 4-х проводным с сечением проводников в соответствии с

Приложением А.

Примечания. Используя кабель удлинения с другими цветами проводников

зафиксируйте соответствие окраски проводников – штатный кабель датчика имеет

проводники цвета белый, белый, красный, чёрный.

Если система с двумя Зонами: не соединяйте вместе в монтажной коробке кабели

датчиков из разных Зон.
