2. Размещение и установка датчиков

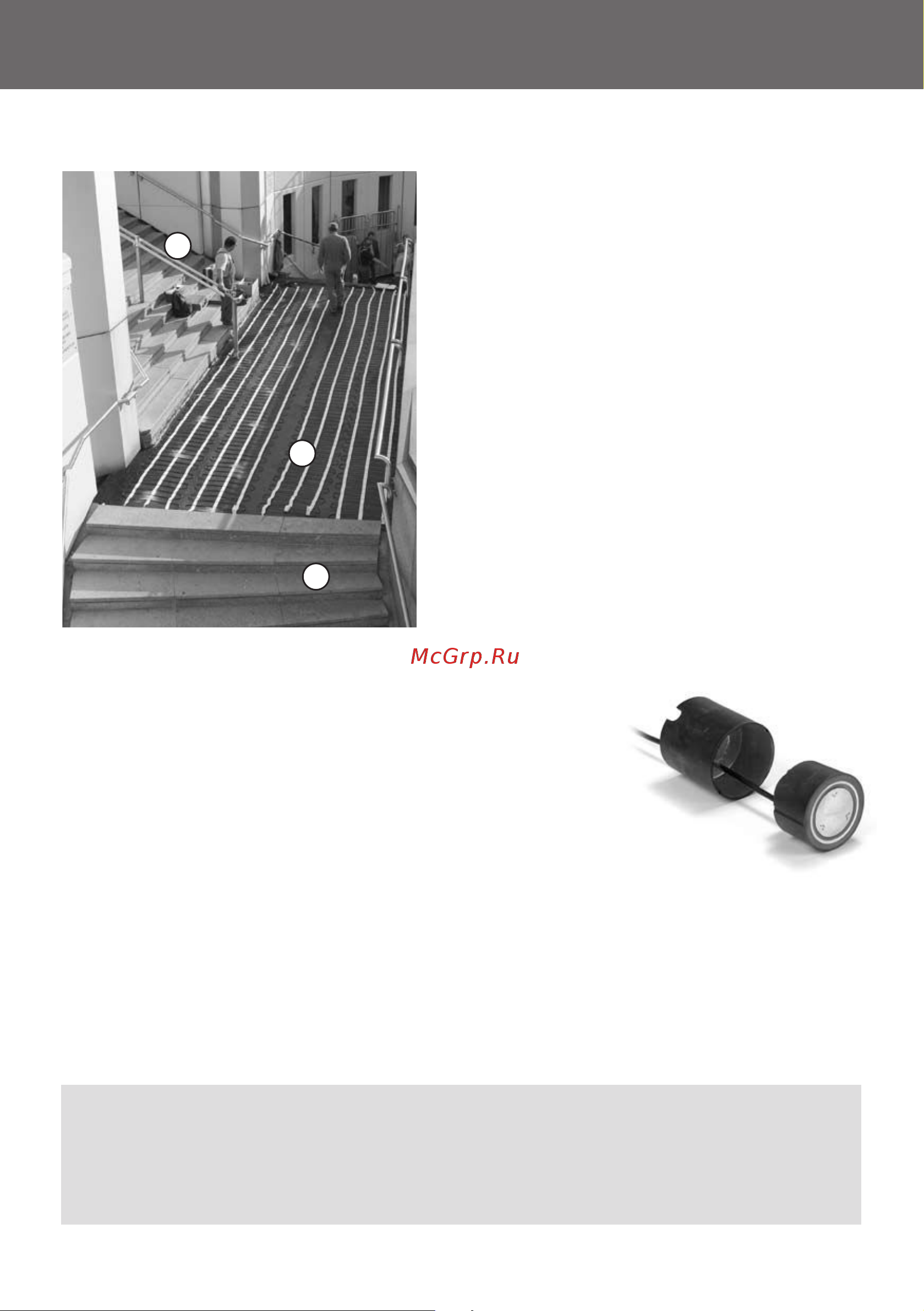

2.1.3. Пример с датчиками для Грунта

В этом примере зоны подогрева поверхности

располагаются на ступенях снизу (1) и сверху (3)

и на дорожке (2) между ними. В зависимости от

количества Зон и требуемой надёжности системы

можно установить 2-3 датчика Грунта.

Датчик №1 важно установить там, где снег

появляется в первую очередь, например, из-за

надувания ветром или в тени, или в месте где ходят

люди..

Датчик №2 также важно установить там, где вода

может собираться в лужи. Например, поверхность

в тени будет высыхать последней. Если есть

ограничения по мощности, то дорожка между

ступенями должна иметь меньший приоритет в

двухзонной системе.

Датчик №3 устанавливается в дополнение к

первому, если требуется повышенная надёжность

системы. Так же можно подготовить место для его

установки в дальнейшем, если система с двумя

датчиками не будет удовлетворять заказчика.

2.1.4. Удлинение кабеля датчика для Грунта

Датчик для Грунта состоит из двух частей – собственно сам

датчик с кабелем и гильза для крепления.

Датчик имеет 15-ти метровый четырёхпроводный кабель для

подключения. Примерно 0,5 м кабеля устанавливается в нижней

части гильзы для крепления, остальные 14,5 м прокладываются

в гофротрубе под поверхностью грунта и подключаются к

регулятору Devireg 850.

Если датчик устанавливается дальше чем позволяет длина кабеля, то он удлиняется,

например, с использованием промежуточной монтажной коробки или простым

удлинением с герметизацией соединений, например, термоусадочными трубками.

Кабель удлинения должен быть 4-х проводным с сечением проводников в соответствии с

Приложением А.

Примечания. Используя кабель удлинения с другими цветами проводников

зафиксируйте соответствие окраски проводников – штатный кабель датчика имеет

проводники цвета белый, белый, красный, чёрный.

Если система с двумя Зонами: не соединяйте вместе в монтажной коробке кабели

датчиков из разных Зон.
